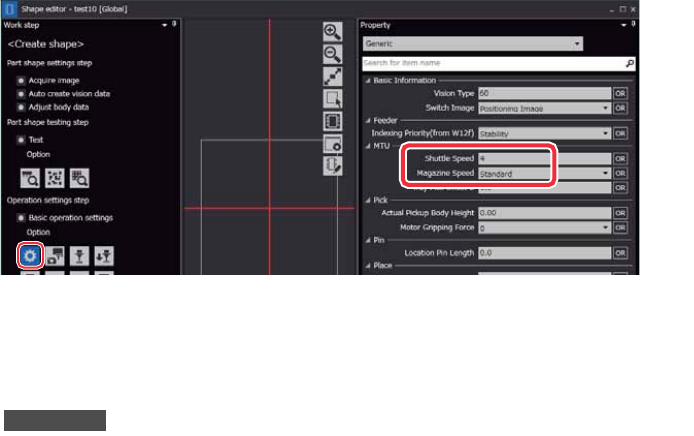

- [Shuttle Speed]： 4 （默认值）
设定范围是 1~4 阶段。1 是慢 , 数值越大越快。
备注
输入范围是 1~5，设定为 5 时，以 4 的速度动作。
- [Magazine Speed]： Standard （默认值）
设定范围是 [Standard]、[Mid]、[Low]3 阶段。请设定为可以稳定供应的速
度。
01PRG-0482E
2. Job 编制器 PRG-NXTSN-006S0
64 NXT 系列 编程手册 Nexim 编
2.5.10 变更料盘单元 LT 的料盘干涉检查的有无设定
在料盘单元 LT 中，如果子料槽之间的间隔较小时，能够检查相邻的料盘与吸取中的吸嘴，使其不发生干
涉。（此时，单侧的子料槽变得不能使用。）
另外，也可以设定为不进行数据检查，从而能够使用两侧的子料槽。
创建 Job

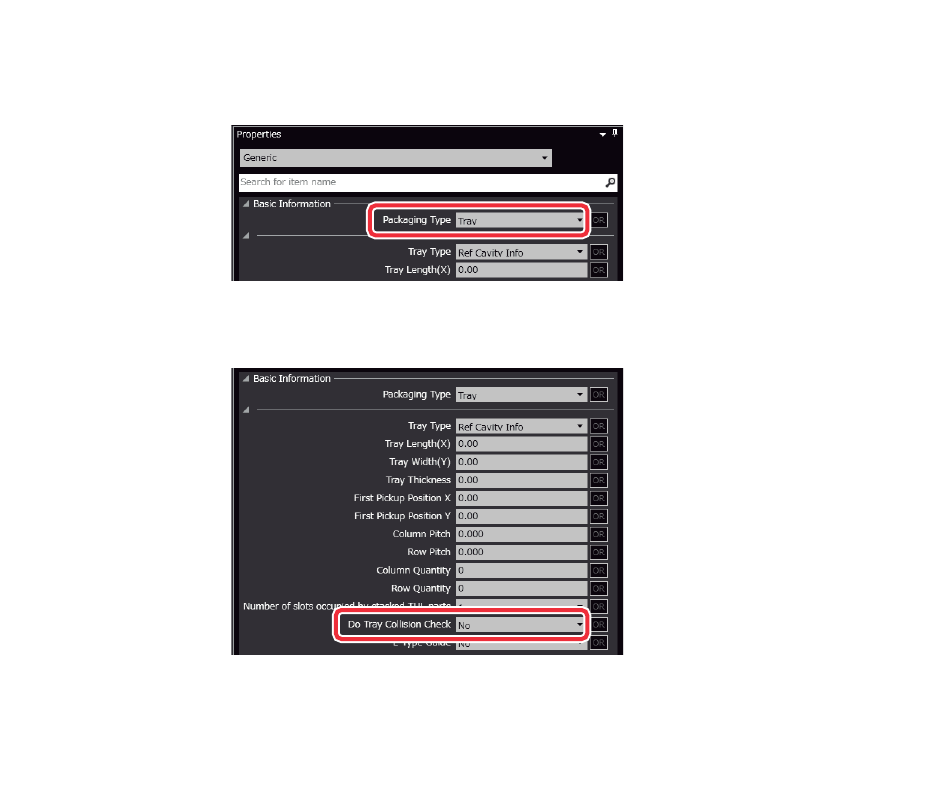

1. 在 [ 元件数据 ] 画面上单击 [ 封装 ] 图标后，双击作为对象的封装数据。显示 [ 封装编辑器 ]。
2. 在 [ 封装编辑器 ] 上选择 [ 基本设定步骤 ]-[ 基本设定 ]，在 [ 属性 ] 区域上，将 [Basic Information]-
[Packaging Type] 设定为 “Tray”。
3. 对于不实施料盘干渉确认的元件，将 [Do Tray Collision Check] 设定为 “No”。
4. 在显示在 [ 生产程序列表 ] 画面的 [ 对象生产线 ] 上选择生产线。
5. 在生产线图上选择设定了作为对象料盘单元 LT 的模组后，在 [ 单元 ] 上单击 [Part Supply Unit] 图标。

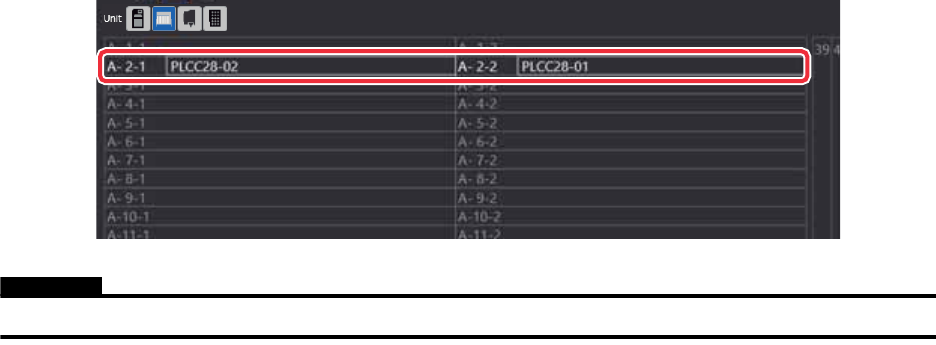

6. 设定与 [Do Tray Collision Check] 设定为 “No” 的元件邻接子料槽不发生干涉的元件。
01PRG-0419
01PRG-0420
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
65
注意
将 [Do Tray Collision Check] 设定为 [No] 后，数据检查和优化都按照不干涉的元件进行动作。请只设定不干涉的元件。
01PRG-0421
