3. 元件数据 PRG-NXTSN-006S0
174 NXT 系列 编程手册 Nexim 编
3.2.2 参数详细
基本设定
Shape （元件形状）
指定使用元件的外形数据。
Package （元件名）
指定使用元件的封装数据。
Comment
输入需要说明的事项。
Barcode Label （条形码标签）
请指定供料器验证检查用的条形码标签。如果空白，条形码将使用元件数据名。
Part Comment （元件注释）
设定元件的注释。
1st Pin Location 设定
1st Pin Mode
设定 1 号 PIN 的模式。
1st Pin Location
设定 1 号 PIN 的位置。
方向设定
Polarized （极性）
指定元件是否具有极性。如果元件的电极或形状是不对称的，则认为该元件是有极性的。将没有极性的元
件设定为 [No] 时，在贴装时不需要旋转元件，可以提高贴装速度。
Direction （方向）
以外形数据库中保存的元件方向为基准，指定被供应到机器时的元件方向。
Wafer Direction
设定晶片的供应方向。
其他设定
Bottom 2D Code （元件下面 2 维码）
设定元件下面 2 维码的信息。
Upside-down Check （正反判断）
设定是否进行吸取元件的正反判断 （IPS 的侧面影像处理）。
PRG-NXTSN-006S0 3. 元件数据
NXT 系列 编程手册 Nexim 编
175
Allow Multiple Slots
设定在使用生产线平衡和优化功能时，是否允许将同一元件分配给多台机器和料槽。
备注
优化时，[Feeder Duplication] （NXT）的项目设定优先于 [Allow Multiple Slots]。
Limit Target Machines
设定是否将元件只分配给指定的机器。此项目设定为 [No] 时，则元件可分配给任何能够贴装元件的机器。
设定为 [Yes] 时，则元件只能分配给在 [Target Machine List] 中指定的机器。只有设定为 [Yes] 时才会显
示 [Target Machine List] 对话框。
Target Machine List
只有在 [Target Machine List] 中设定 [Yes]，即元件分配给指定的某台机器时才会显示该设定对话框。在
该对话框内请选择元件分配的对象机器。双击数值单元格，显示 [Select Machine Model] 对话框，选择元
件分配的目标机器后单击 [OK]。
Separate And Reject
设定是否分类废弃的元件。
Vision Data Correction
在元件补救功能中设定转移到元件补救的条件。
LCR Check
设定是否进行元件的 LCR 检查。
设定 说明
Yes 在生产线平衡时将元件分配给多台机器。还可在优化时将
元件分配给多个料槽。
No 在生产线平衡和优化时不进行元件分配。
3. 元件数据 PRG-NXTSN-006S0
176 NXT 系列 编程手册 Nexim 编

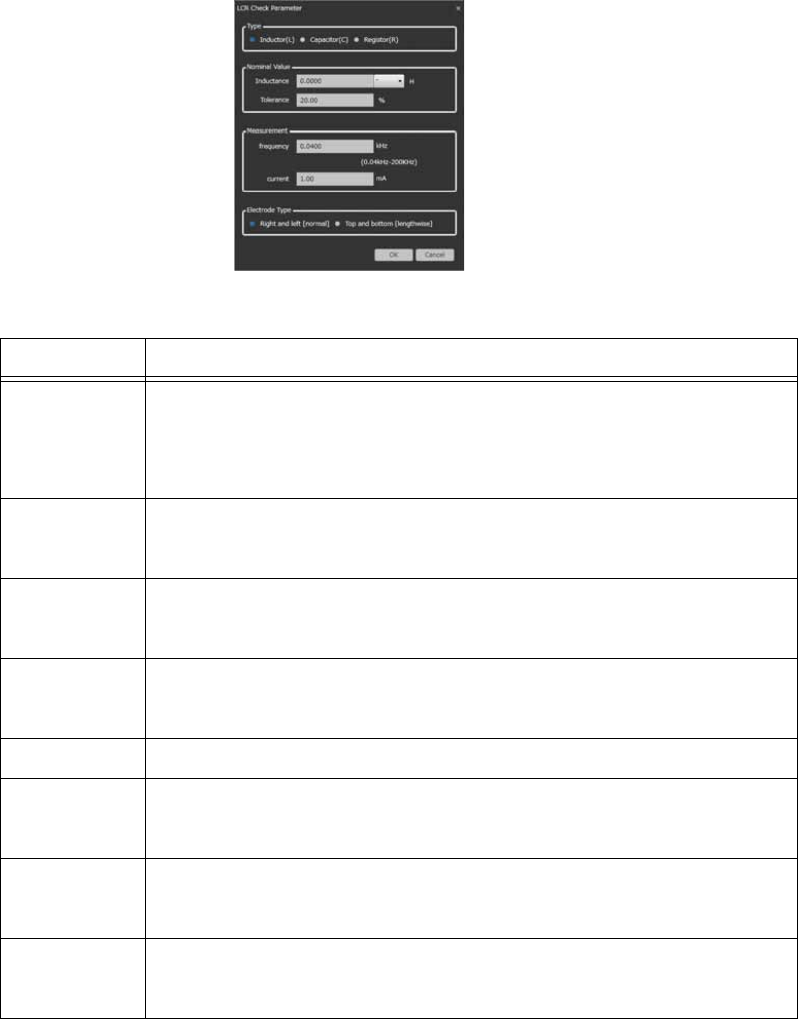

LCR Check Parameter
设定元件的 LCR 检查参数。
设定在 LCR Check Parameter 对话框进行。
项目 说明
Type Inductor(L): 线圈元件时选择。
Capacitor(C): 电容元件时选择。
Registor(R): 电阻元件时选择。
Inductance 仅在 [Type] 被设定为 [Inductor(L)] 时显示。
设定线圈元件的诱导系数。
Capacitance 仅在 [Type] 被设定为 [Capacitor(C)] 时显示。
设定电容元件的静电功率。
Resistanc 仅在 [Type] 被设定为 [Registor(R)] 时显示。
设定电阻元件的电阻值。
Tolerance 设定各个元件额定值的误差公差值。
frequency 仅在 [Type] 被设定为 [Inductor(L)] 时可以设定。
设定线圈元件的频率。
current 仅在 [Type] 被设定为 [Inductor(L)] 时可以设定。
设定线圈元件的电流值。
Electrode
Type
Right and left (normal): 元件方向为 0 度时，电极来到左右时。
Top and bottom (lengthwise): 元件方向为 0 度时，电极来到上下时。
