2. Job 编制器 PRG-NXTSN-006S0
152 NXT 系列 编程手册 Nexim 编
创建 Job

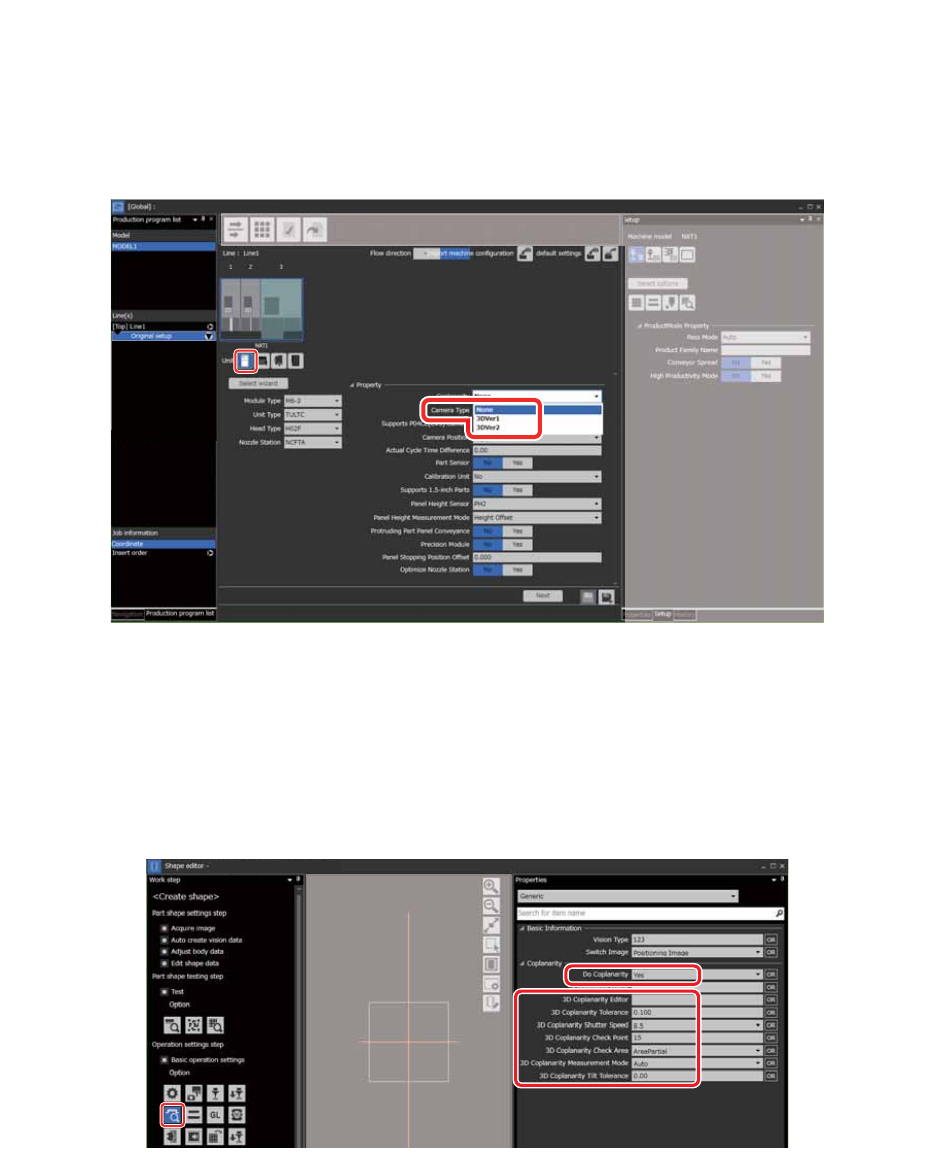

1. 设定 3D 共面性检测器的类型。
a. 显示 [ 生产程序列表 ] 画面，请在 [ 对象生产线 ] 上选择生产线。
b. 选择模组后，请单击 [ 单元 ] 的 [Modules] 图标。
c. 对应安装了 3D 共面性检测器的模组，请将 [Property] 的 [Coplanarity] 设定为 “3DVer1” 或者
“3DVer2”。
2. 设定共面性检查的参数。
d. 请在 [ 元件数据 ] 画面上单击 [ 外形 ] 图标后，双击元件的外形数据名。显示外形数据设定。
e. 请在 [ 外形编辑器 ] 上的 [ 动作设定步骤 ] 的 [ 选项 ] 上单击 [Coplanarity] 图标后，将 [ 属性 ] 区域
上的 [Coplanarity]-[Do Coplanarity] 设定为 “Yes”。
f. 设定 [ 属性 ] 区域的 [Coplanarity] 的以下参数。
01PRG-0587E
30PRG-0493E
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
153
根据元件条件的测定动作模式的动作
※ 角度指共面性检测时元件的 θ 角
参数名 说明 设定值
3D Coplanarity
Tolerance
设定共面性检测的公差范围。 0.001 ～
0.500mm
3D Coplanarity
Shutter Speed
设定快门速度。一般情况下使用默认快门速度
8.5ms。
请根据对象元件的端子反射率变更快门速度。端子
的反射率高时缩小快门速度、低时增加快门速度。
注意
在 4.5 ～ 8.0ms 时以及 9.0 ～ 16.0ms 时的光量减半的状态下动
作。
4.5 ～ 200ms
3D Coplanarity
Check Point
请使用对引脚长度的百分比指定从引脚前端开始的
测定位置。
设定为 0 时，测定从引脚前端开始 15% 的位置。
0 ～ 100%
3D Coplanarity
Check Area
设定测定端子的范围。
[AreaAll]：引脚全体
[AreaPartial]：在 [3D Coplanarity Check Point]
设定的指定点附近
请将普通引脚元件设定为 “AreaPartial” 、J 引脚
元件设定为 “AreaAll”。
AreaAll、
AreaPartial
3D Coplanarity
Measurement
Mode
设定检测模式。
有自动判定 （Auto）和高精度 （Fine）模式。通常
请选择 “Auto”。
根据元件种类测定动作有所不同。请参照下表 「根
据元件条件的测定动作模式的动作」。
Auto、Fine、
Auto+45deg
、
Fine+45deg
3D Coplanarity
Tilt Tolerance
设定倾斜检测的公差范围。
共面性检查结果为正常并且设定了 0.00 以外的数值
时，进行元件倾斜检查。
0.00 ～
90.0deg
元件条件 Auto Fine Auto+45deg Fine+45deg
引脚宽度大于 0.17mm 1 次测定 （0°） 2 次测定
（0°+180°）
1 次测定
（45°）
2 次测定
（45°+225°）
引脚宽度小于 0.17mm 2 次测定 （45°+225°）
锡球元件 2 次测定 （0°+180°）
2. Job 编制器 PRG-NXTSN-006S0
154 NXT 系列 编程手册 Nexim 编
使用 3D 共面性检查编辑器进行设定
在 3D 共面性检查编辑器上进行测量点的任意指定以及设定共面性检查的对象要素。
3D 共面性编辑器的启动方法是：在 [ 外形编辑器 ] 的 [ 动作设定步骤 ] 的 [ 选项 ] 上单击 [Coplanarity] 图
标后，在 [ 属性 ] 区域内单击 [Coplanarity]-[Coplanarity Editor] 的设定栏。
共面性检查的端子测定有以下模式。
以下对各模式的设定画面进行说明。
• 最低点模式：
（默认值）
根据要素数据上设定的端子信息，在每个端子的 3D Coplanarity Check Point、3D
Coplanarity Check Area 所设定的范围内测定最低部分的高度。
• 指定点模式： 根据指定的测定点测定高度。可以对 1 个端子设定多个测定点。设定数最大为 6000
点。
注意
根据端子尺寸，有时可能无法进行检查。
