PRG-NXTSN-006S0 3. 元件数据
NXT 系列 编程手册 Nexim 编
231

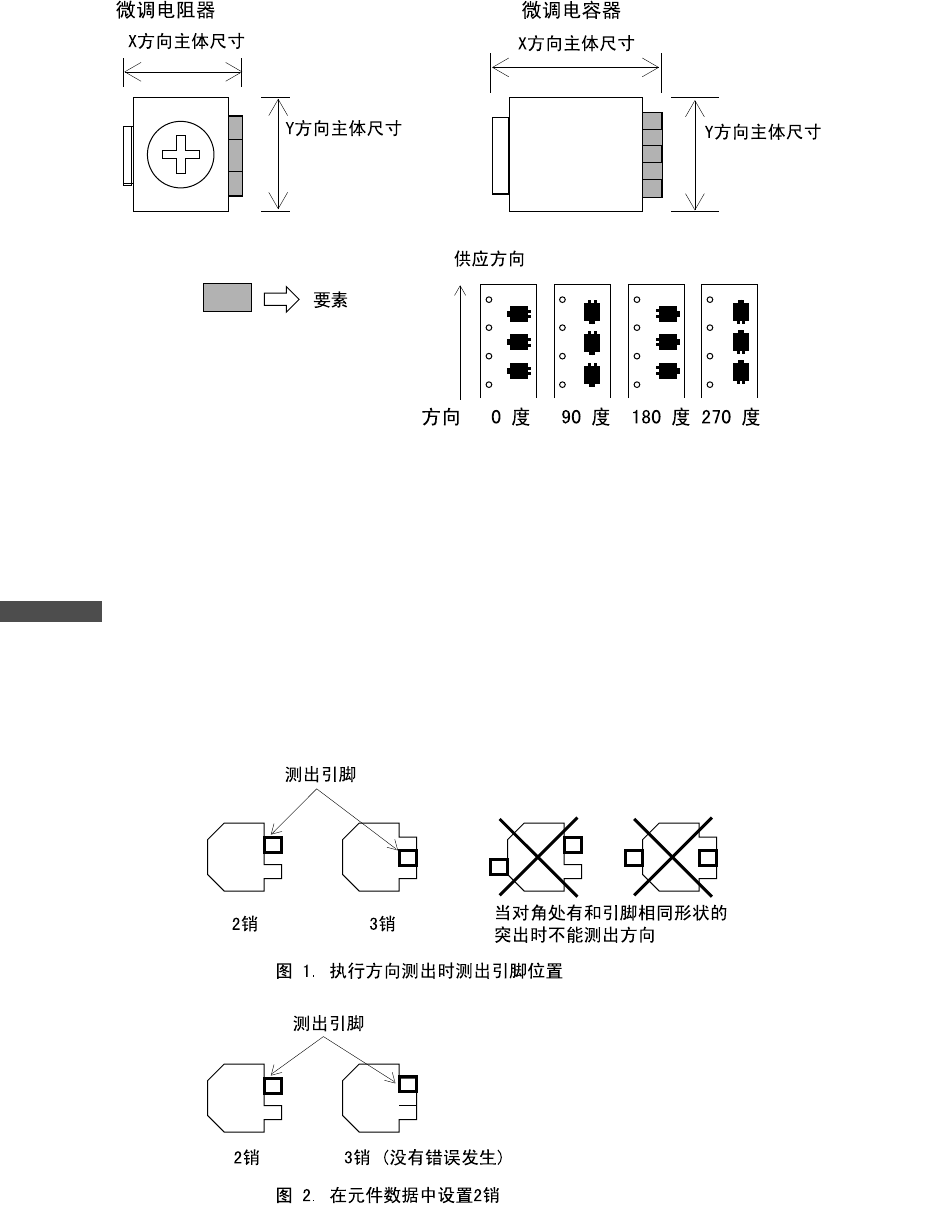

Vision Type 71 长方形处理 【半固定微调电容器】
在元件数据中只输入元件的主体尺寸。不需要输入 Element Information。需要注意的是，电极等突起部
分也要包含在元件主体尺寸中。元件基准点是元件中心。

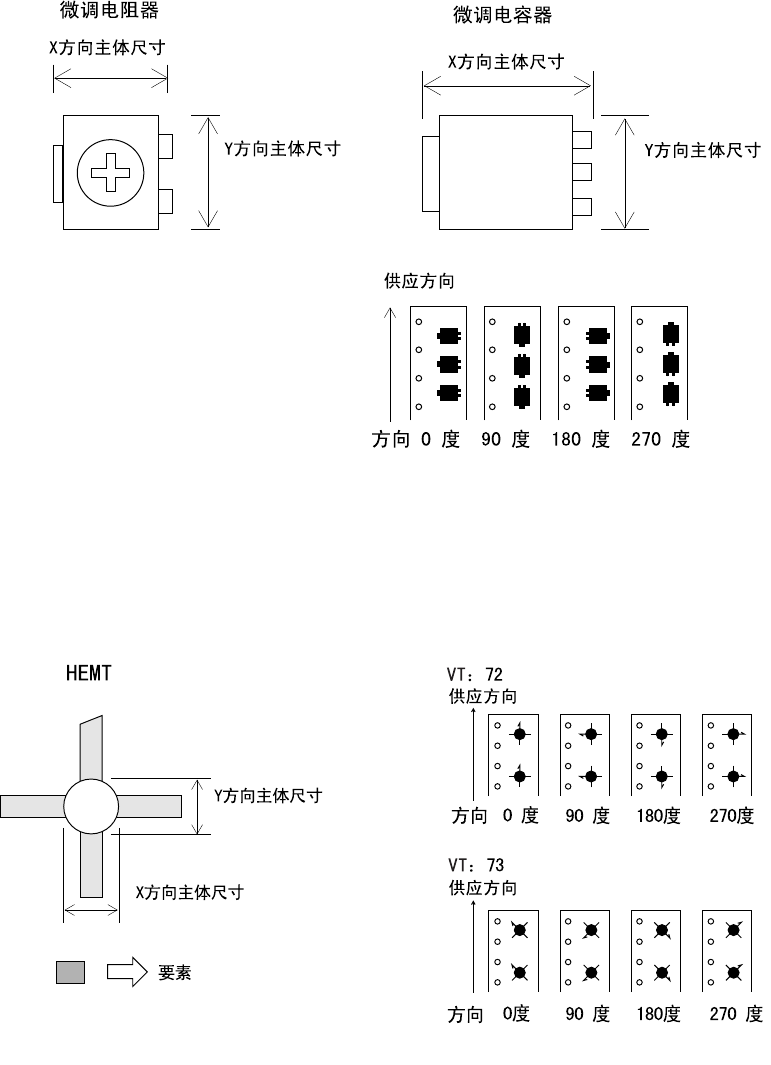

Vision Type 72 HEMT 处理 （0 度）
Vision Type 73 HEMT 处理 （45 度）
必须在元件数据中输入元件主体尺寸和 Element Information。对于顶端不是直角的引脚必须在元件数据
中设定为不进行检测，另外，无法执行极性检查。元件基准点是元件中心。
NXTPRG020S
NXTPRG021Sa
3. 元件数据 PRG-NXTSN-006S0
232 NXT 系列 编程手册 Nexim 编
Vision Type 74 长方形处理 【半固定微调电容器】（带极性检查）
必须在元件数据中输入元件主体尺寸和 Element Information。元件基准点是元件中心。
在 Element Information 中设定引脚数量 （2 或 3），引脚宽度，引脚长度和宽度公差值。
使用 Vision Type 71 处理方式进行元件的定位，根据结果检测一个引脚方向来执行方向检查。但是，被检
测出的引脚不用于定位。元件基准点是元件中心。
备注
• 只有在一条边上存在两个或三个引脚的情况下才可执行方向检查。
• 如果在进行检测的引脚对角处有和引脚相同形状的突起，则无法执行方向检查。（图 1）。
• 无法以 2 个 Pin 设定 , 对形状完全相同的 3 个 Pin 执行检测。（图 2）。
• 在 Element Infomation 中只输入一个要素。如果输入了两个或两个以上要素，则发生错误。
NXTPRG022Sa
NXTPRG023S
PRG-NXTSN-006S0 3. 元件数据
NXT 系列 编程手册 Nexim 编
233

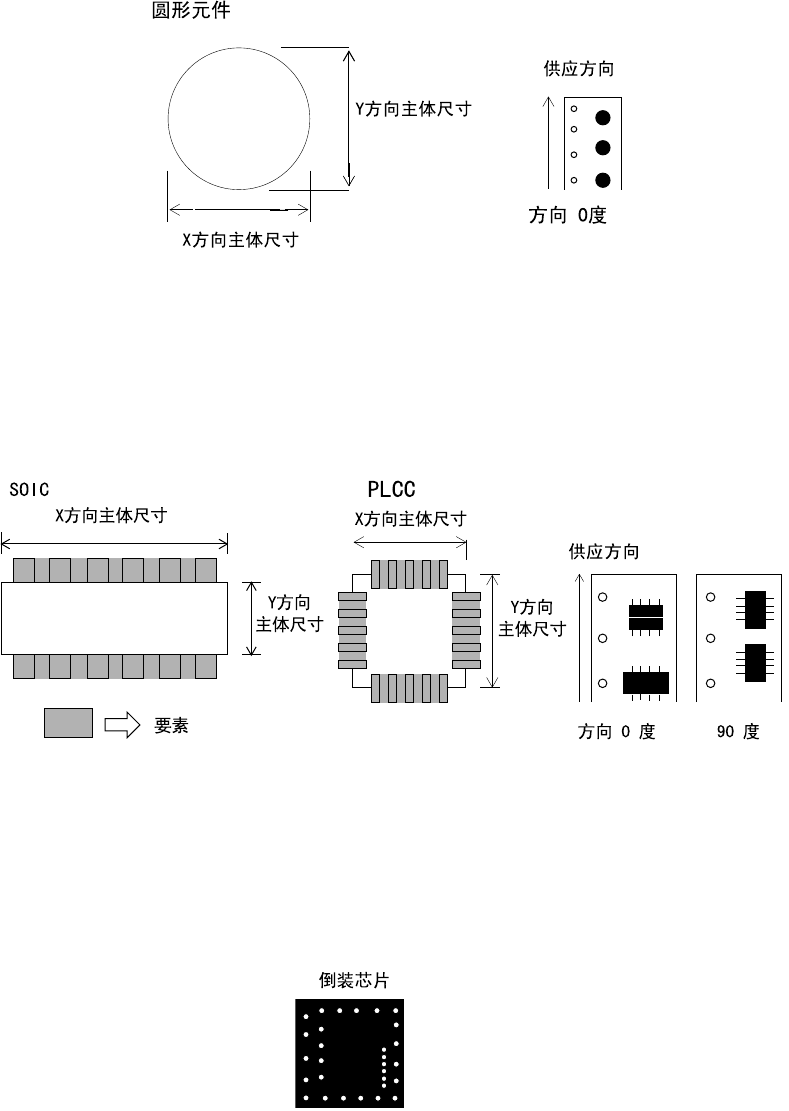

Vision Type 80 正方形・圆处理 （无角度测量）
在元件数据中只输入元件的主体尺寸。不需要输入 Element Information。元件基准点是元件中心。
Vision Type 123 (128) 引脚元件处理① 【IC、接插件】
Vision Type 124 (129) 引脚元件处理 （废止预定）
必须在元件数据中输入元件主体尺寸和 Element Information。由于使用前光，所以可能因为引脚外形和
光源状态而导致引脚显示方式的改变。在这种情况下，需要对引脚的位置，宽度和长度进行调整。Vision
Type 123，124 时，元件基准点是元件主体中心，Vision Type 128，129 时，元件基准点是元件中心。
Vision Type 140 (145) 锡球元件处理 【倒装芯片】
必须在元件数据中输入元件主体尺寸和 Element Information。Vision Type 140 时，元件基准点是元件主
体中心。Vision Type 145 时，元件基准点是元件中心。 由于使用前光，所以可能因为引脚外形和光源状态
而导致引脚显示方式的改变。在这种情况下，需要对引脚的位置，宽度和长度进行调整。 由于元件主体颜
色和球形栅格显示方式的变化会导致无法检测某些元件
关于使用侧光时或者进行元件方向检查时的条件指定，请参照 VPDPlus 的帮助。
NXTPRG024S
NXTPRG025Sa
NXTPRG026S
