2. Job 编制器 PRG-NXTSN-006S0
92 NXT 系列 编程手册 Nexim 编
注意事项
• 在 Job 中设定了电路板停止位置补正值（[Module]-[Panel Stopping Position Offset]）时，因为
各个模组的贴装范围被修正了，所以请设定考虑了该情况后的位置。
• 在 Job 中设定了进行电路板停止位置补正值优化 （[Optimize Option]-[ 模组分配 ]-[Optimize
Panel Stopping Position Offset]）时，执行优化后，电路板停止位置补正值可能被自动设定。

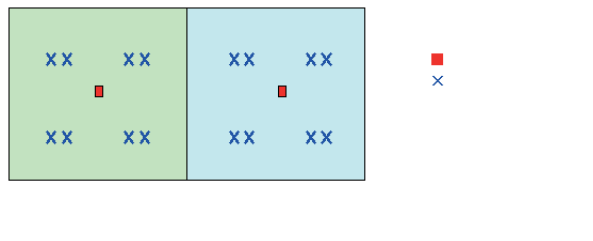

• 双模组生产时，左模组的右侧 9mm 变成不可测定区域。因为在不可测定区域内不能设定测定点，
请设定在能够测定区域内。
35*6
㒘$ⱘ䌈㺙㣗ೈ 㒘%ⱘ䌈㺙㣗ೈ
⬉䏃ᵓ催ᑺᅮԡ⚍
䌈㺙⚍
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
93
2.5.16 根据电路板翘曲变更贴装动作的功能
是在进行软贴装、简易加压控制、Package-on-Package 的任何一项时，通过考虑电路板翘曲后进行贴
装，提高生产性的功能。
必要的器材
单元
对应软贴装、简易加压控制、Package-on-Package 的任何一项的工作头。
设定方法
在对应软贴装、简易加压控制、Package-on-Package 的任何一项的 Job 中，请设置电路板最大翘曲量的
数值。以下说明通过 Nexim Job Editor 和 MEdit 的 2 种设置方法。

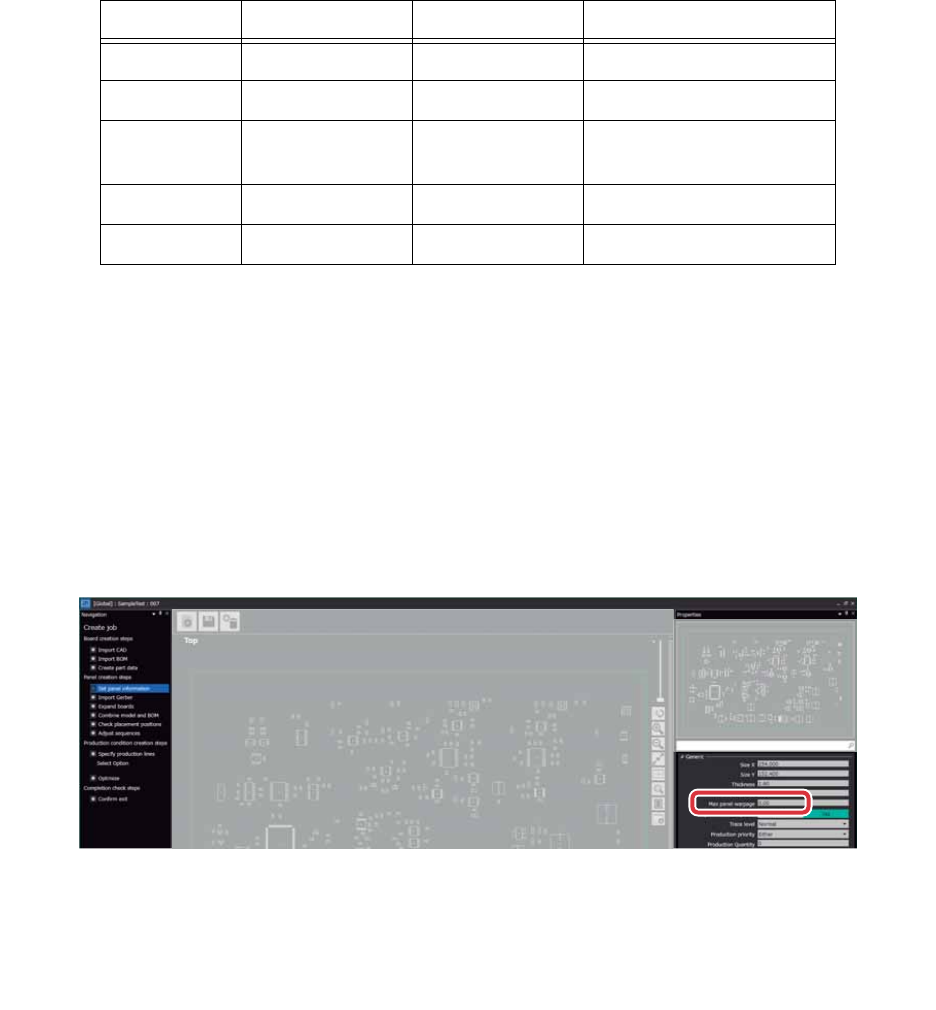

在 Nexim Job Editor 中进行设定时
1. 在 [Navigation] 画面上选择 [ 电路板创建步骤 ]-[PCB 信息设定 ]。
2. 对 [ 属性 ] 区域的 [ 共通 ] 上的 [Max Panel Warpage]，输入最大电路板翘曲量。
• 设置范围：0.00 ～ 2.00 mm，初始值：0.00 mm （不进行贴装动作变更）

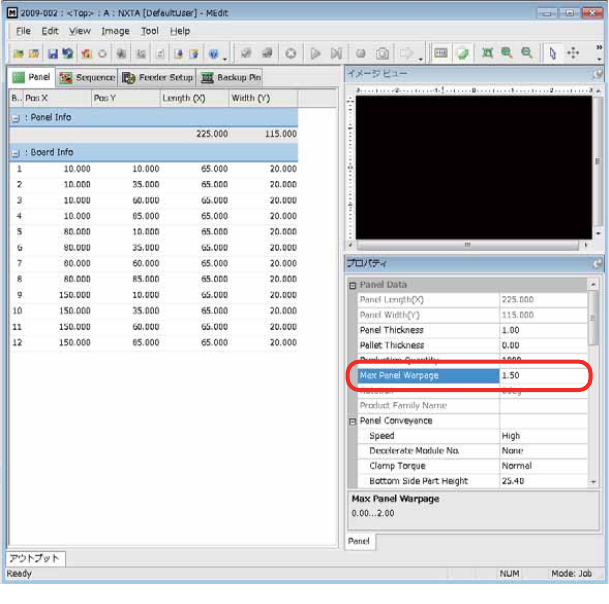

在 MEdit 中进行设定时
1. 在 MEdit 中打开 Job。（详细内容请参照 「5.1 MEdit」。）
2. 选择 [ 电路板 ] 标签页。在 [ 属性 ] 窗格的 [Max Panel Warpage] 中输入电路板的最大翘曲量。
• 设置范围：0.00 ～ 2.00 mm，初始值：0.00 mm （不进行贴装动作变更）
软贴装 简易加压控制 Package-on-package
H01 对应 对应 对应
H02(F) 对应 对应 对应
H04/
H04S(F)
对应 - -
G04(F) 对应 对应 对应
OF 对应 - -
01PRG-0468E
2. Job 编制器 PRG-NXTSN-006S0
94 NXT 系列 编程手册 Nexim 编
注意事项
• 如果 Job 的设置值小于实际的翘曲量，有可能无法正常地贴装。
• 即使同时使用了电路板高度检测功能，其算出结果也不会影响此处的工作头速度变更高度。
01PRG-0117Ea
