PRG-NXTSN-006S0 3. 元件数据 NXT 系列 编程手册 Nexim 编 215 Options Feeder Options 设定封装类型的详细内容。
3. 元件数据 PRG-NXTSN-006S0
214 NXT 系列 编程手册 Nexim 编
Do Tray Collision Check
设定使用料盘单元 LT 时是否确认吸嘴及机械爪干扰。
L-Type Guide
设定是否使用 L 型压料盖进行吸取位置补正。
Stick
Tape Width
设置管装供料器的宽度。1S 和 1L 类型的管装供料器 （料管宽度为 18mm 或更窄）请选择 “16mm”。
2S 和 2L 类型的管装供料器 （料管宽度为 36mm 或更窄）请选择 “32mm”。
Tape Depth
设置为 “0”。这是固定值。
Tape Check Before Feed
设定供料器送料动作是否在影像处理后进行。
Do Advanced Vacuum
设置是否向吸附前使用真空。
Cavity Center Offset X，Cavity Center Offset Y
设定用于消除凹槽中心的偏移的 X、Y 方向的修正值。
Radial
Feed Pitch
设定送料间距。输入值根据料带的送料次数和送料间距，如下所示。

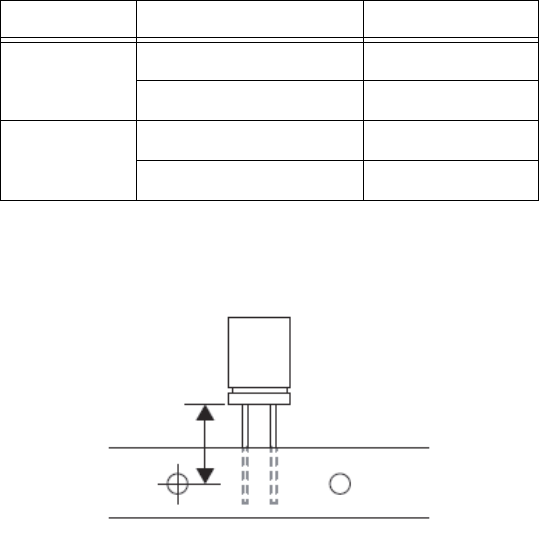

Body bottom to hole center
输入从料带送料孔到元件主体下面的高度。
送料次数 送料间距 输入值
1 次 12.7mm 13
15mm 15
2 次 25.4mm 26
30mm 30
39INS-0497
PRG-NXTSN-006S0 3. 元件数据
NXT 系列 编程手册 Nexim 编
215
Options
Feeder Options
设定封装类型的详细内容。
3. 元件数据 PRG-NXTSN-006S0
216 NXT 系列 编程手册 Nexim 编
3.5 关于 P Pattern
指定引脚的显示方式以及使用引脚的哪个部分的信息进行元件的位置检出。需要注意，根据所选择的数值，
进行输入的坐标位置会不同。
3.5.1 可以使用的 P Pattern
以下总结可以使用的 P Pattern。

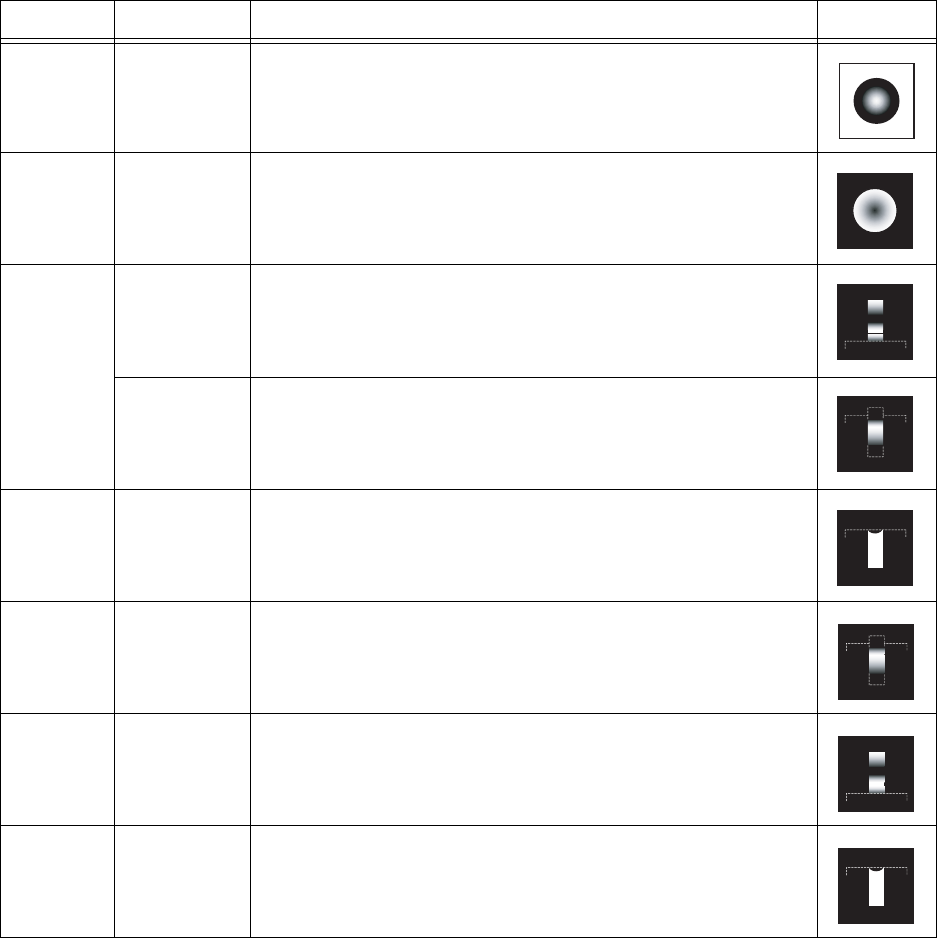

P Pattern 元件举例 说明 引脚显示
1 Bump parts 白色主体元件
2Bump parts
Column
parts
黑色主体元件
4 SOIC 进行引脚顶端和宽度方向的检测。将其结果作为位置信息使
用。Type12 和 Type14 时，不能取得引脚长度方向的位置信
息。
SOJ 虽然引脚顶端的显示效果不佳，但是可用于取得引脚长度方向
的位置信息。Type12 时，不能取得引脚长度方向的位置信
息。
6 LCC 进行向元件主体内部延伸的引脚顶端和宽度方向的检测。将其
结果作为位置信息使用。
12 PLCC 因为引脚顶端显示效果不佳，所以仅使用引脚宽度方向的位置
信息。使用 Type14 进行处理可能会更稳定。
14 QFP 进行引脚顶端和宽度方向的检测。但是，因为正确地取得引脚
宽度方向的位置是十分重要的，所以只将宽度方向的检测结果
作为位置信息使用。
16 LCC 进行向元件主体内部延伸的引脚顶端和宽度方向的检测。但
是，因为正确地取得引脚宽度方向的位置是十分重要的，所以
只将宽度方向的检测结果作为位置信息使用。
