PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
39
2.5 使用各种功能时的 Job 设定
2.5.1 使用 Wide range 吸嘴
Wide range 吸嘴作为一个种类的吸嘴，可以安定地吸取各种不同尺寸的元件，缩短周期时间。
Wide range 吸嘴的种类
设定方法
1. 在[生产程序列表]画面的[Setup]区域的[Optimize Option]-[优化详细设定]上的[Use Wide Range
Nozzle] 内，选择符合用途的设定值。
吸嘴类型 工作头 对象元件
R047-006WRS-037 H24(G, S) 0.6mm×0.3mm, 1.0mm×0.5mm
R047-011WRM-035 1.0mm×0.5mm, 1.6mm×0.8mm
R047-018WRL-035 1.6mm×0.8mm, 2.0mm×1.25mm
R007-006WRS-070 V12, H12HS, H12S, H08,
DX(R12)
0.6mm×0.3mm, 1.0mm×0.5mm
R007-011WRM-070 1.0mm×0.5mm, 1.6mm×0.8mm
R007-018WRL-070 1.6mm×0.8mm, 2.0mm×1.25mm
设定值 说明
When set in shape
data
在需要指定各个元件使用的 Wide range 吸嘴种类时进行设定。
只能使用在指定了外形数据的 Wide range 吸嘴直径的元件中。
Use when
possible
在使用 Wide range 吸嘴的 Job 时进行设定。
指定了外形数据的 Wide range 吸嘴直径的元件使用被指定的 Wide range 吸嘴
种类。
没有被指定的元件根据标准吸嘴直径决定使用的 Wide range 吸嘴种类。
Do not use 在不使用 Wide range 吸嘴时进行设定。
01PRG-0416
01PRG-0416E
2. Job 编制器 PRG-NXTSN-006S0
40 NXT 系列 编程手册 Nexim 编
2. 打开对象元件的 [ 外形编辑器 ]，选择 [ 动作设定步骤 ]-[ 基本动作设定 ] 后，根据用途进行以下设定。
备注
不同元件尺寸的 Wide range 吸嘴设定值汇总如下。
a. 对象元件使用特定的 Wide range 吸嘴进行贴装时
请在 [Name] 中设定使用的吸嘴。
[Name] 没有被设定时，使用 [Machine Process Combination]-[Nozzle Name] 内设定的吸嘴。
b. 对象元件使用 Wide range 吸嘴进行贴装时
仅在 [Minimum Diameter] 以及 [Maximum Diameter] 设定为 "0.0" 时，使用 Wide range 吸嘴。
c. 对象元件使用标准吸嘴或者 Wide range 吸嘴进行贴装时
通过对 [Minimum Diameter] 以及 [Maximum Diameter] 设定吸嘴尺寸，使用标准吸嘴或者 Wide range
吸嘴。使用何种吸嘴根据优化决定。
元件尺寸 Wide Range
Nozzle Min Size
Wide Range
Nozzle Max Size
0.6mm×0.3mm 0.60 0.60
1.0mm×0.5mm 0.60 1.10
1.6mm×0.8mm 1.10 1.10
设定项目 设定值 （1.0mm×0.5mm 时）
Minimum Diameter 0.00
Maximum Diameter 0.00
Wide Range Nozzle Min Size 0.60
Wide Range Nozzle Max Size 1.10
设定项目 设定值 （1.0mm×0.5mm 时）
Minimum Diameter 0.70
Maximum Diameter 0.70
Wide Range Nozzle Min Size 0.60
01PRG-0417E
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
41
d. 对象元件不使用 Wide range 吸嘴，使用标准吸嘴进行贴装时
通过对 [Minimum Diameter] 以及 [Maximum Diameter] 设定吸嘴尺寸，并对 [Wide Range Nozzle
Min Size] 以及 [Wide Range Nozzle Max Size] 设定 "0.0" 后，只能使用标准吸嘴。
e. 对象元件不使用 Wide range 吸嘴进行贴装时
请将 [Enable Wide Range Nozzle] 设定为 ”No”。
优化的实施
实施优化后，对象元件和 Wide range 吸嘴被分配到最佳模组。

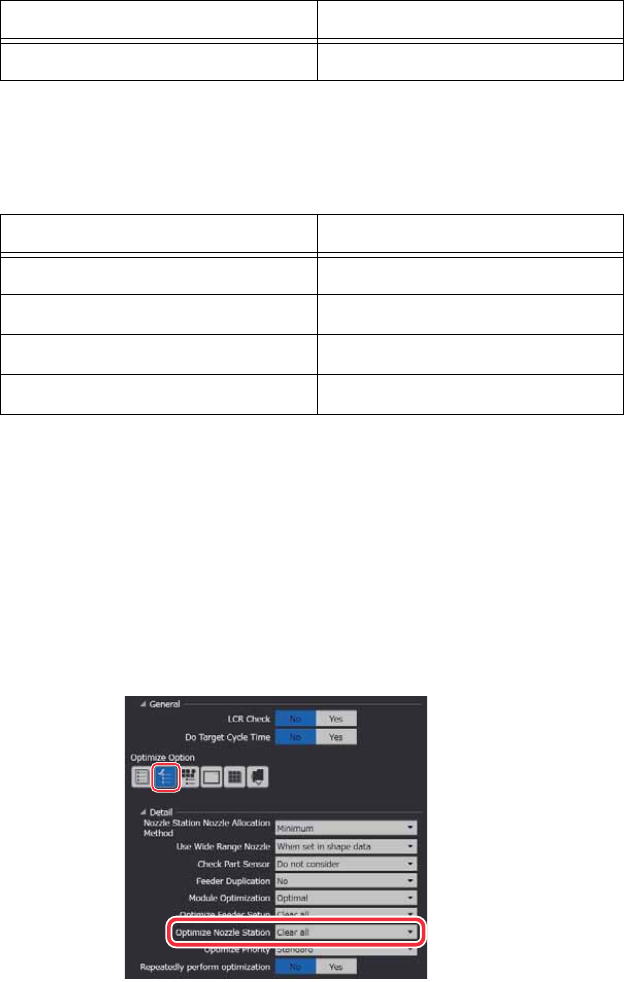

实施优化前，将 [ 生产程序列表 ] 画面的 [Setup] 区域的 [Optimize Option]-[ 优化详细设定 ] 上的
[Optimize Nozzle Station] 设定为 “Clear all”。
Wide Range Nozzle Max Size 1.10
设定项目 设定值 （1.0mm×0.5mm 时）
Minimum Diameter 0.70
Maximum Diameter 0.70
Wide Range Nozzle Min Size 0.00
Wide Range Nozzle Max Size 0.00
设定项目 设定值 （1.0mm×0.5mm 时）
01PRG-0418
