5. 其他的应用 PRG-NXTSN-006S0 302 NXT 系列 编程手册 Nexim 编 5.2 Seek Template Editor 5.2.1 创建不定形基准定位点 可以使用保存的不定形定位点 影像，通过 Seek Template Editor 创建影像处理数据。 1. 请在编辑内容选择对话框内，单 击 [Edit Seek Templat e data]。 2. 请在 Seek Template 编辑器上打开保存的定…
PRG-NXTSN-006S0 5. 其他的应用
NXT 系列 编程手册 Nexim 编
301
c. 没有保存连续撮像的数据时，请按下 [ 保存 ] 键保存影像数据。
注意
不进行数据保存就进行下一个定位点的连续撮像时，之前的撮像影像被废弃。
33TOP-0124E
5. 其他的应用 PRG-NXTSN-006S0
302 NXT 系列 编程手册 Nexim 编
5.2 Seek Template Editor
5.2.1 创建不定形基准定位点
可以使用保存的不定形定位点影像，通过 Seek Template Editor 创建影像处理数据。

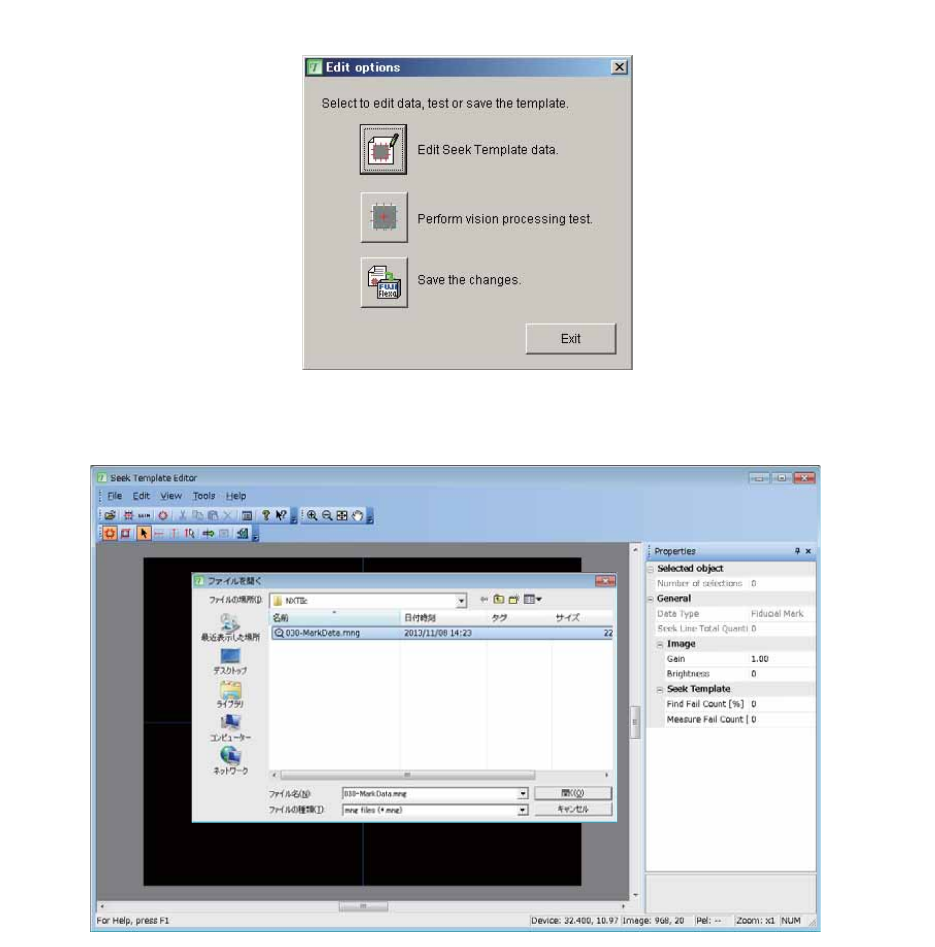

1. 请在编辑内容选择对话框内，单击 [Edit Seek Template data]。
2. 请在 Seek Template 编辑器上打开保存的定位点影像。
33TOP-0065E
01PRG-0361-E
PRG-NXTSN-006S0 5. 其他的应用
NXT 系列 编程手册 Nexim 编
303

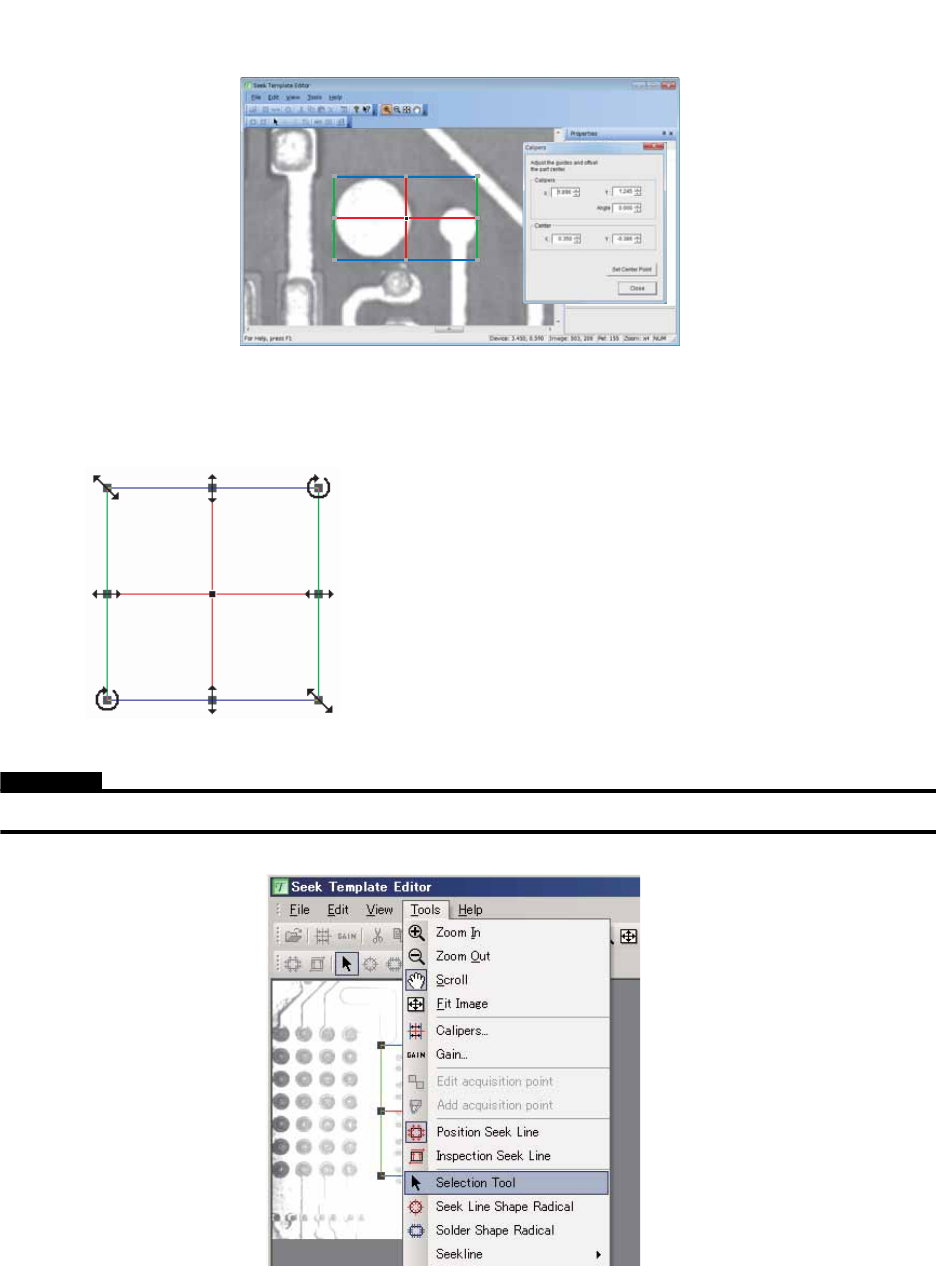

3. 调整卡尺框的外形直至与定位点的外形相配合。使用鼠标移动各个 Handle, 使卡尺框的尺寸与定位点
外形相符。
注意
卡尺框的调整请在 「选择工具」被选择的状态下进行。
各 Handle 的移动模式如下所示
• 使用上下中心的 Handle 同时改变上下宽度。
• 使用左右中心的 Handle 同时改变左右宽度。
• 使用左上以及右下的 Handle 改变整个框的大小。
• 使用右上以及左下的 Handle 改变框的角度。
• 在卡尺框内单击鼠标后进行拖拽，可以移动整个框。
01PRG-0362-E
33TOP-0034
33TOP-0035E
