2. Job 编制器 PRG-NXTSN-006S0
96 NXT 系列 编程手册 Nexim 编
2.5.18 元件超出电路板时的搬运方法
生产接插件等超出电路板边端的电路板时，如果在电路板的搬运方向上发生超出，在电路板送出时搬运轨
道的 OUT 传感器检测出超出的接插件，发生超出异常。
在与电路板搬运的相反方向上发生超出时，载入电路板时电路板不能停止在生产的正确位置上，不能读取
定位点。
为了解决以下这些问题，需要进行以下设定。
创建 Job
在机器内贴装含有超出电路板边端的元件的电路板时，请在 Job 中进行以下的设定。此外，生产机器外已
贴装的元件超出电路板边端的电路板时，请参考 [ 生产机器外已贴装的元件超出电路板边端的电路板时 ]，
进行 Job 的设定。
机器内贴装超出电路板边端的元件时

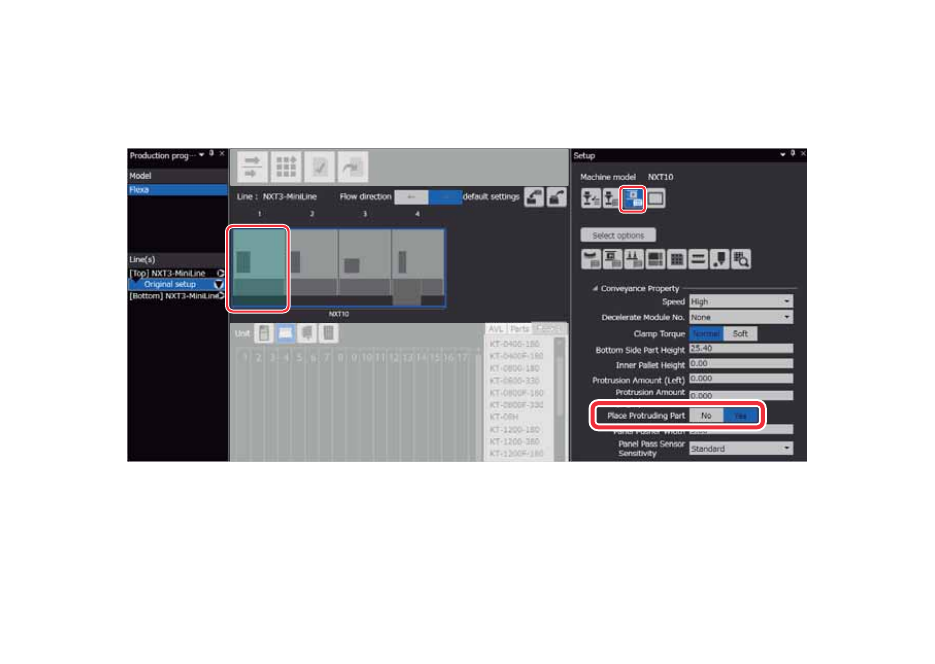

[ 设定所有机器的超出搬运控制 ON/OFF]
1. 在显示在 [ 生产程序列表 ] 画面的 [ 对象生产线 ] 上选择 “Original Setup”。
2. 选择机器后，在 [Setup] 区域上单击 [ 搬运 ] 图标。
3. 将 [Conveyance Property] 的 [Place Protruding Part] 设定为 “Yes”。

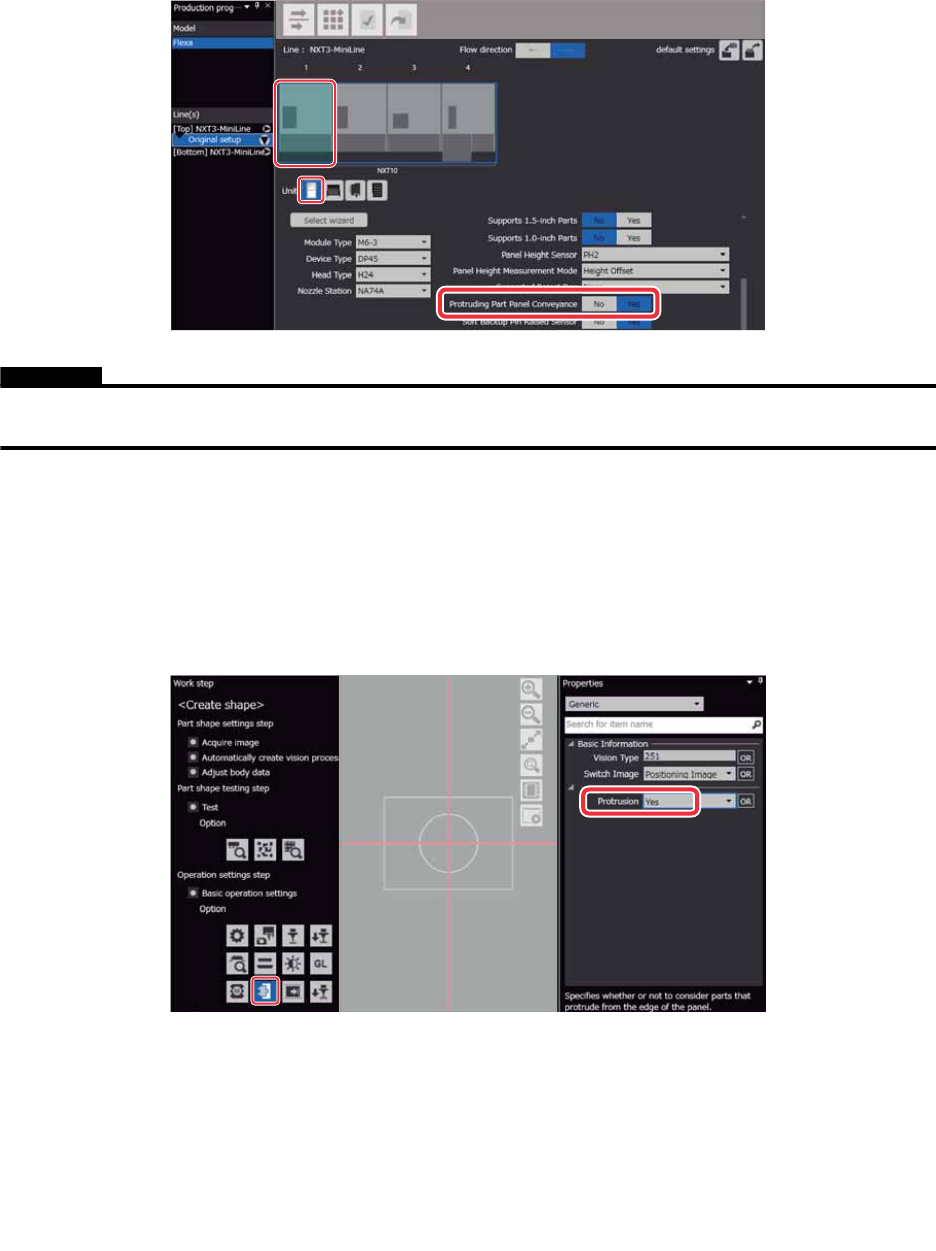

[ 设定各个模组的超出搬运控制 ON/OFF]
1. 在显示在 [ 生产程序列表 ] 画面的 [ 对象生产线 ] 上选择 “Original Setup”。
2. 选择模组后，单击 [ 单元 ] 的 [Modules] 图标。
3. 将 [Property] 的 [Protruding Part Panel Conveyance] 设定为 “Yes”。
-[Conveyor Spread]： 设定为 No。
01PRG-0469E
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
97
注意
根据元件的贴装位置和传感器的调整，超出电路板边端的元件有可能没有反映给传感器。此时，请将 [Protruding Part Panel
Conveyance] 设定为 [No]。
[ 设定超出电路板边端的元件 ]
1. 在 [ 元件数据 ] 画面上单击 [ 外形 ] 图标后，双击贴装元件。显示 [ 外形编辑器 ]。
2. 单击 [ 动作设定步骤 ] 的 [ 选项 ] 的 [ 元件超出电路板边端时的控制 ] 图标。
3. 在 [ 属性 ] 区域上将 [Protrusion] 设定为 “Yes”。

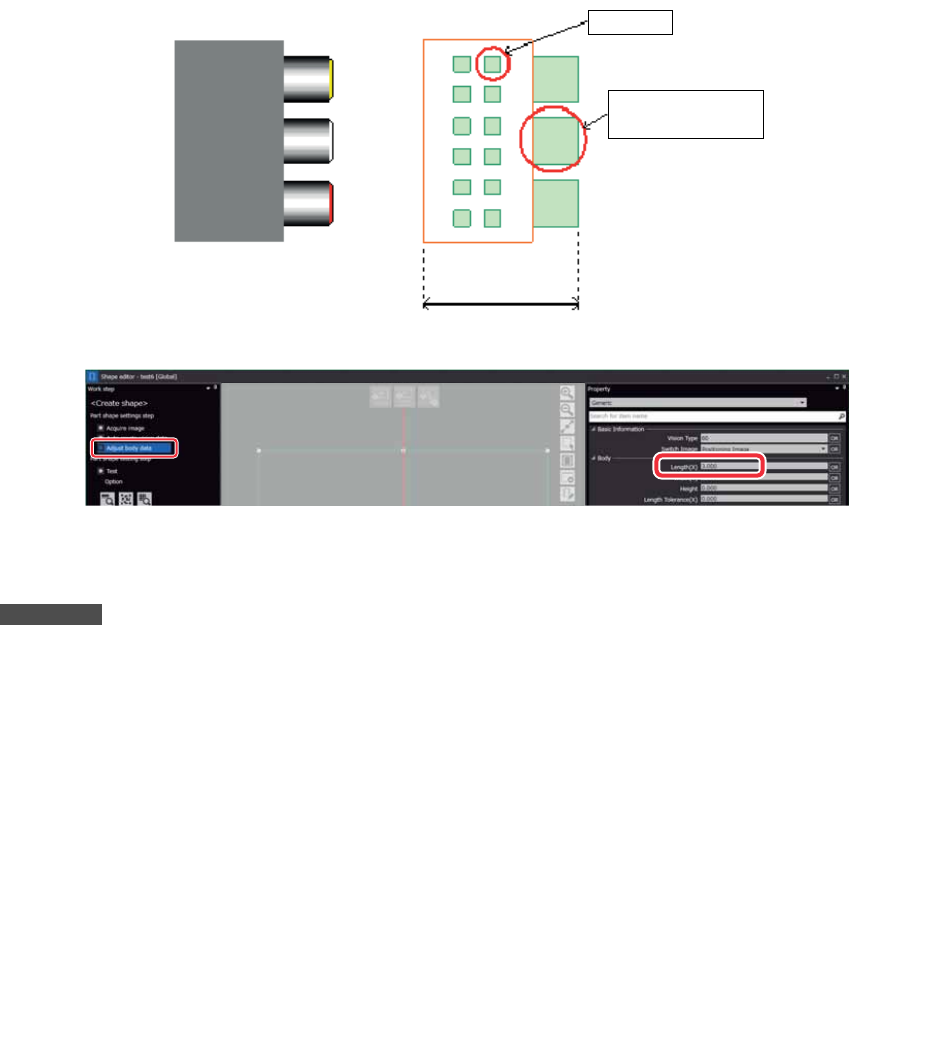

[ 设定贴装元件的外形尺寸 ]
请创建包含贴装元件的超出电路板边端的端子等部分的元件数据。
1. 在 [ 元件数据 ] 画面上单击 [ 外形 ] 图标后，双击贴装元件。显示 [ 外形编辑器 ]。
2. 选择 [ 元件形状设定步骤 ] 的 [ 元件主体数据调整 ]。
3. 在[属性]区域上的[Body]的[Length(X)]内，输入包括超出电路板边端的端子等部分在内的外形尺寸。
01PRG-0470E
01PRG-0471E
2. Job 编制器 PRG-NXTSN-006S0
98 NXT 系列 编程手册 Nexim 编
4. [ 元件形状设定步骤 ] 内有 [ 形状数据编辑 ] 时，选择 [ 形状数据编辑 ] 后，输入要素数据。
备注
• 创建 Job 后，请执行优化。
• 由于要判定电路板两端的元件超出量加上 Job 中所指定的电路板尺寸后的尺寸是否超出了能够搬运的最大电路板尺寸 （宽度），请执行数
据检查。
生产机器外已贴装的元件超出电路板边端的电路板时
[ 设定已贴装的元件超出电路板边端的超出量 ]
1. 在显示在 [ 生产程序列表 ] 画面的 [ 对象生产线 ] 上选择 “Original Setup”。
2. 选择机器后，在 [Setup] 区域上单击 [ 搬运 ] 图标。
3. 在机器外已经完成搬运轨道上超出电路板左端的元件贴装时，在 [Conveyance Property] 的
[Protrusion Amount (Left)] 的设定项目内设定超出量。未贴装从电路板左端超出的元件时，请在设
定项目中设定 [0.000]。
4. 在机器外已经完成搬运轨道上超出电路板右端的元件贴装时，在 [Conveyance Property] 的
[Protrusion Amount (Right)] 的设定项目内设定超出量。未贴装从电路板右端超出的元件时，请在
设定项目中设定 [0.000]。
01PRG-0210S
ܗӊⱘড䴶ջܗӊⱘℷ䴶ջ
㽕㋴᭄
ᦦӊ䚼ߚгЎ
㽕㋴᭄䕧ܹ
ᔶሎᇌ
01PRG-0472E
