2. Job 编制器 PRG-NXTSN-006S0 104 NXT 系列 编程手册 Nexim 编 电路板尺寸 Y A 50mm ≦ 电路板尺寸 Y ≦ 120mm 8.0mm 120mm < 电路板尺寸 Y ≦ 200mm 88.0mm 200mm < 电路板尺寸 Y ≦ 280mm 168.0mm 280mm < 电路板尺寸 Y ≦ 360mm 248.0mm 360mm < 电路板尺寸 Y ≦ 440mm…

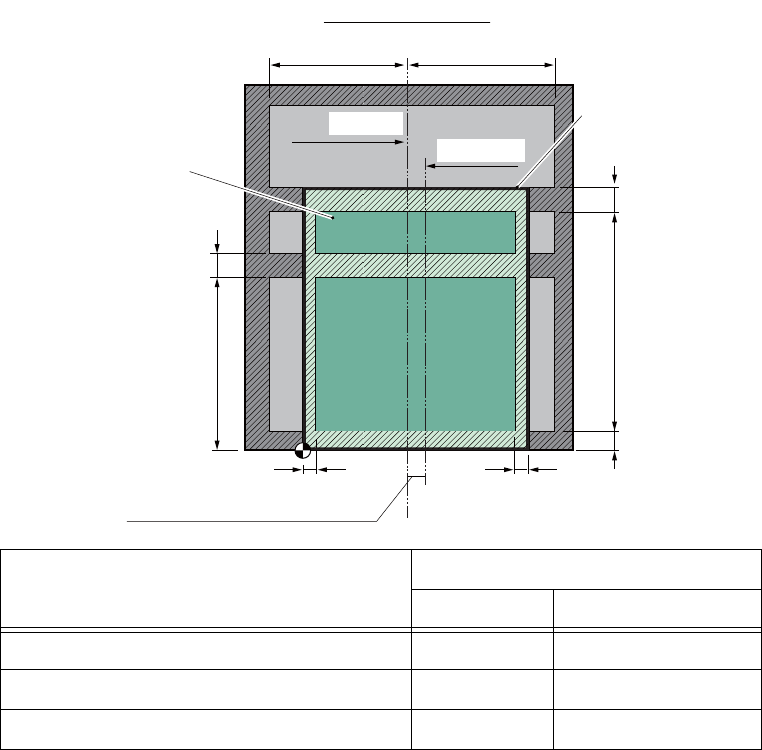

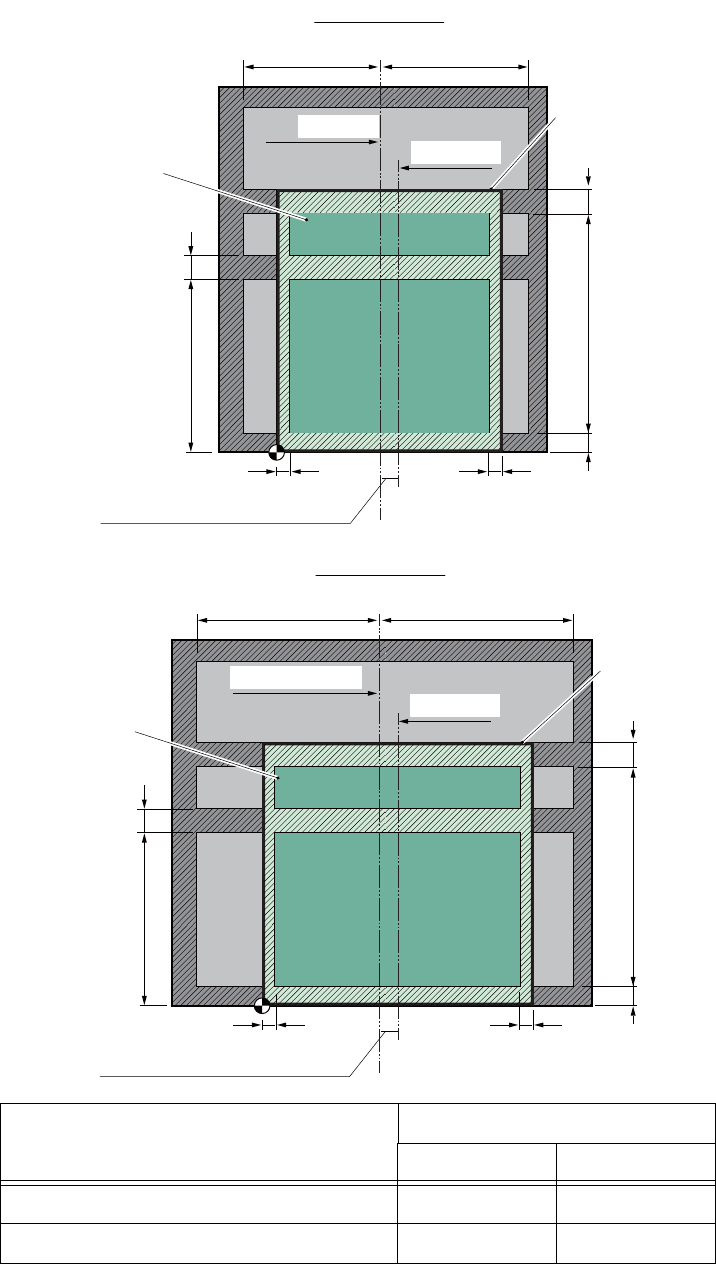

PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
103
支撑板 A
M6-2/M6-3 M3-2/M3-3/M3-3S
50-280mm 规格 （标准类型） 291.5mm 291.5mm
50-200mm 规格 （电路板前移 200mm） 232.5mm 232.5mm
50-165mm 规格 （电路板前移 165mm） 197.5mm 197.5mm
M3-2, M3-3, M3-3S
15.0 18.0
19.0A
104.5104.5
2.0
2.0
Panel Stopping Position Offset.
01PRG-0331-Sa
⭫䐥ᶵѣᗹ
⭫䐥ᶵተሮPP
ਥԛ䞃㖤᭥᫇
䬶Ⲻ㤹പ
⭫䐥ᶵ
ঋփφPP
⁗㓺ѣᗹ

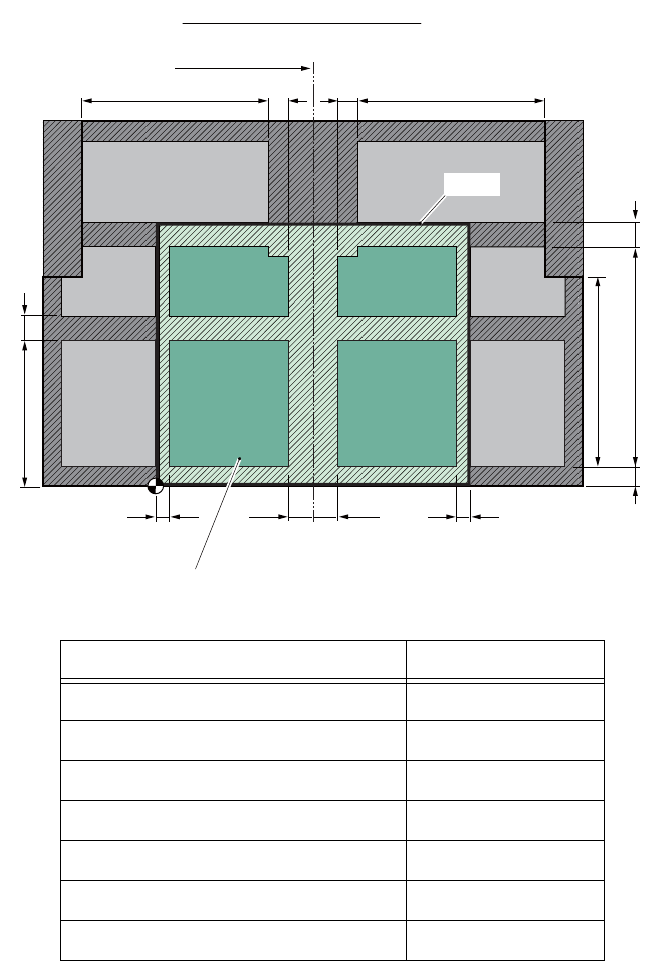

2. Job 编制器 PRG-NXTSN-006S0
104 NXT 系列 编程手册 Nexim 编
电路板尺寸 Y A
50mm ≦ 电路板尺寸 Y ≦ 120mm 8.0mm
120mm < 电路板尺寸 Y ≦ 200mm 88.0mm
200mm < 电路板尺寸 Y ≦ 280mm 168.0mm
280mm < 电路板尺寸 Y ≦ 360mm 248.0mm
360mm < 电路板尺寸 Y ≦ 440mm 328.0mm
440mm < 电路板尺寸 Y ≦ 520mm 408.0mm
520mm < 电路板尺寸 Y ≦ 610mm 488.0mm
2.02.0
36.536.5 209209
21.5 21.5
15.0 18.0
A
01PRG-0332-S
19.0
291.5
⭫䐥ᶵተሮPP
ਥԛ䞃㖤᭥᫇
䬶Ⲻ㤹പ
⭫䐥ᶵ
ঋփφPP
⁗㓺䗯⮂
00ਂ⁗㓺
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
105
支撑板 A
M6-2c/M6-3c M3-2c/M3-3c
48-170mm 规格 （标准类型） 181.5mm 181.5mm
48-120mm 规格 （电路板前移 120mm） 131.5mm 131.5mm
M3-2c, M3-3c
16.0 18.0
21.0A
103.5103.5
2.0
2.0
Panel Stopping Position Offset.
01PRG-0333-S
⭫䐥ᶵѣᗹ
⭫䐥ᶵተሮPP
ਥԛ䞃㖤᭥᫇
䬶Ⲻ㤹പ
⭫䐥ᶵ
ঋփφPP
⁗㓺ѣᗹ
16.0 18.0
21.0A
252.0244.5
2.0
2.0
Panel Stopping Position Offset.
01PRG-0334-S
M6-2c, M6-3c
⭫䐥ᶵѣᗹ
⭫䐥ᶵተሮPP
ਥԛ䞃㖤᭥᫇
䬶Ⲻ㤹പ
⭫䐥ᶵ
ঋփφPP
⁗㓺ѣᗹ
