PRG-NXTSN-006S0 5. 其他的应用
NXT 系列 编程手册 Nexim 编
267
6. 启动 MEdit，然后从 [File] 菜单中选择 [Open the Current Job]。
备注
关于 MEdit 的操作方法，请参考 MEdit 在线手册。

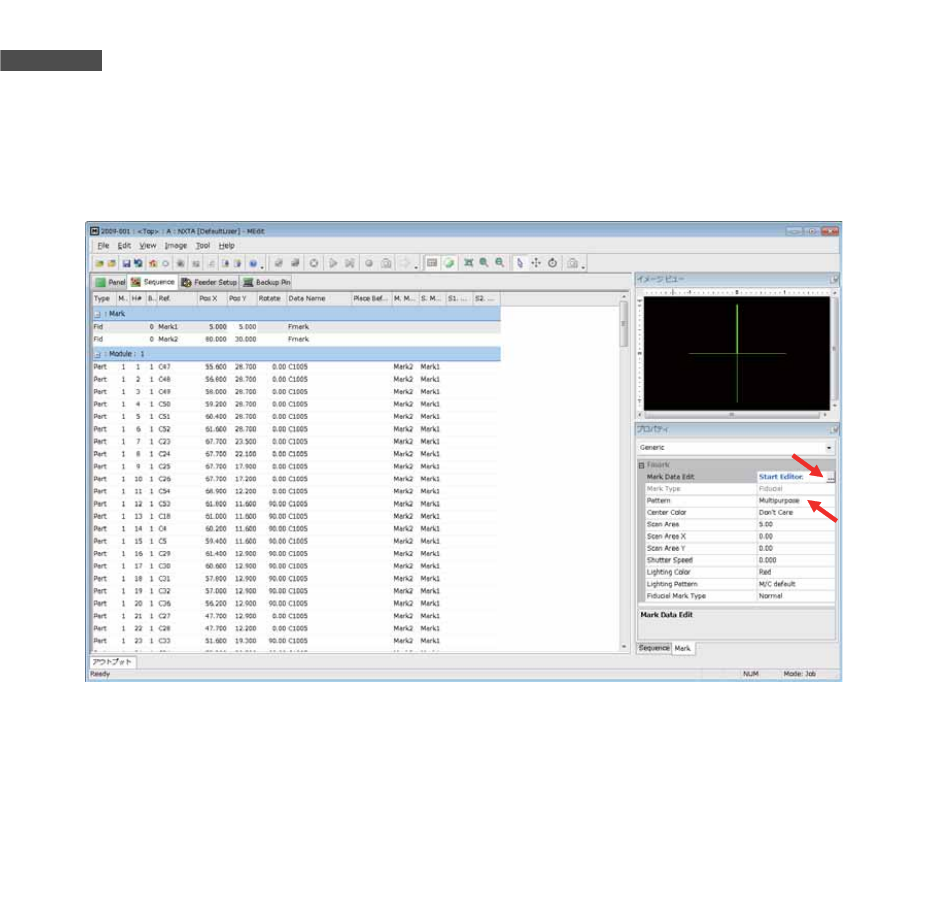

7. 在 MEdit 的 [Property] 窗格中，将 [Multipurpose] 指定为 [Pattern] 项目的设置。
8. 单击 [Mark Data Edit] 的 [Start Editor.] 键，启动编辑内容选择对话框。
9. 请使用 Seek Template Editor 创建不定形基准定位点数据。Seek Template Editor 的操作方法参照
「5.2 Seek Template Editor」。
10. 完成 Seek Template Editor，返回到 MEdit。
11. 除去机器中的电路板，返次到机器操作面板的主屏幕中。
12. 使用 MEdit 将更新后的 Job 传输给机器。
01PRG-0003-Ja
5. 其他的应用 PRG-NXTSN-006S0
268 NXT 系列 编程手册 Nexim 编
5.1.7 生产过程中发生影像处理错误时修正定位点数据
生产过程中发生影像处理错误时，编辑非规则基准定位点数据的步骤如下。
创建流程图
创建定位点数据步骤的流程图如下所示。
使用辅助软件，获取错误影像
在MEdit中打开Job，编辑定位点数据
启动Seek Template Editor,创建定位点
编辑模板
影像处理的测试
在MEdit中更新定位点数据，然后重新传输Job
01PRG-0004-Sa
PRG-NXTSN-006S0 5. 其他的应用
NXT 系列 编程手册 Nexim 编
269
步骤
1. 产生基准定位点读取错误。使用辅助软件来获取和保存出错图像。
2. 启动 MEdit，然后从 [File] 菜单中选择 [Open the Current Job]。
备注
关于 MEdit 的操作方法，请参考 MEdit 在线手册。

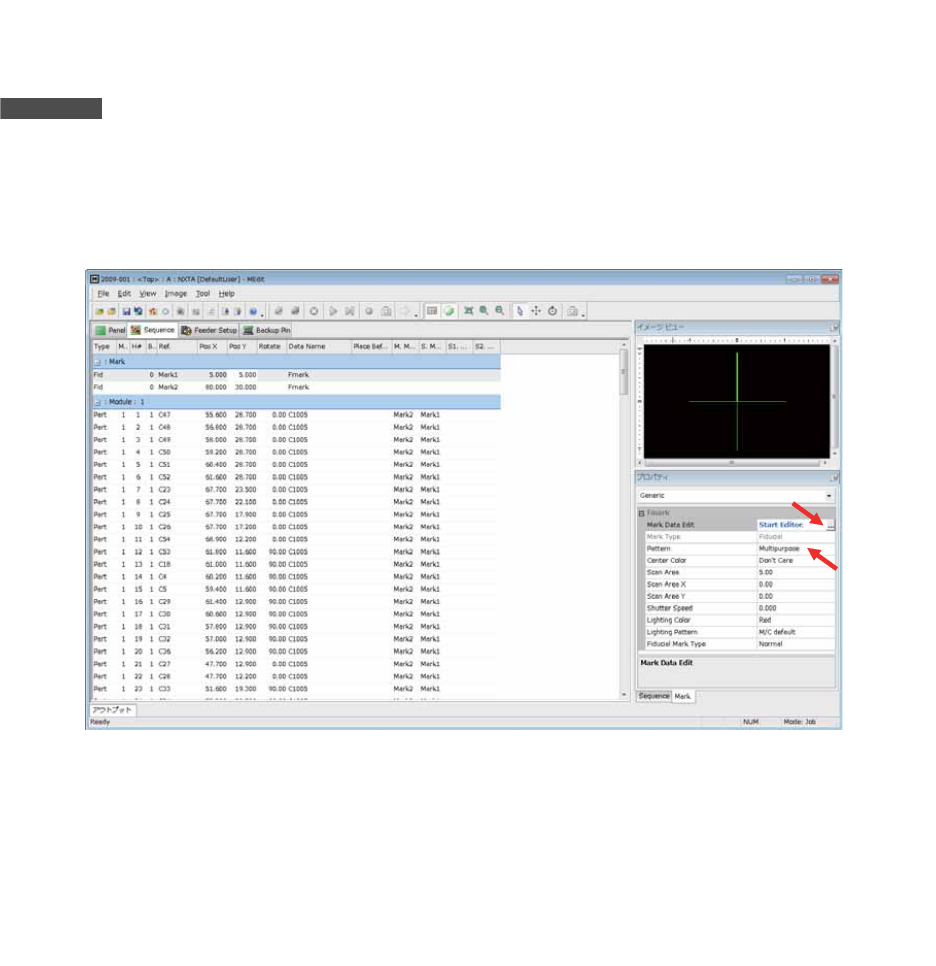

3. 在 MEdit 的 [Property] 窗格中，将 [Multipurpose] 指定为 [Pattern] 项目的设置。
4. 单击 [Mark Data Edit] 的 [Start Editor.] 键，启动编辑内容选择对话框。
5. 请使用 Seek Template Editor 创建不定形基准定位点数据。Seek Template Editor 的操作方法参照
「5.2 Seek Template Editor」。
6. 完成 Seek Template Editor，返回到 MEdit。
7. 除去机器中的电路板，返次到机器操作面板中的主屏幕。
8. 使用 MEdit 将更新后的 Job 传输给机器。
01PRG-0003-Ja
