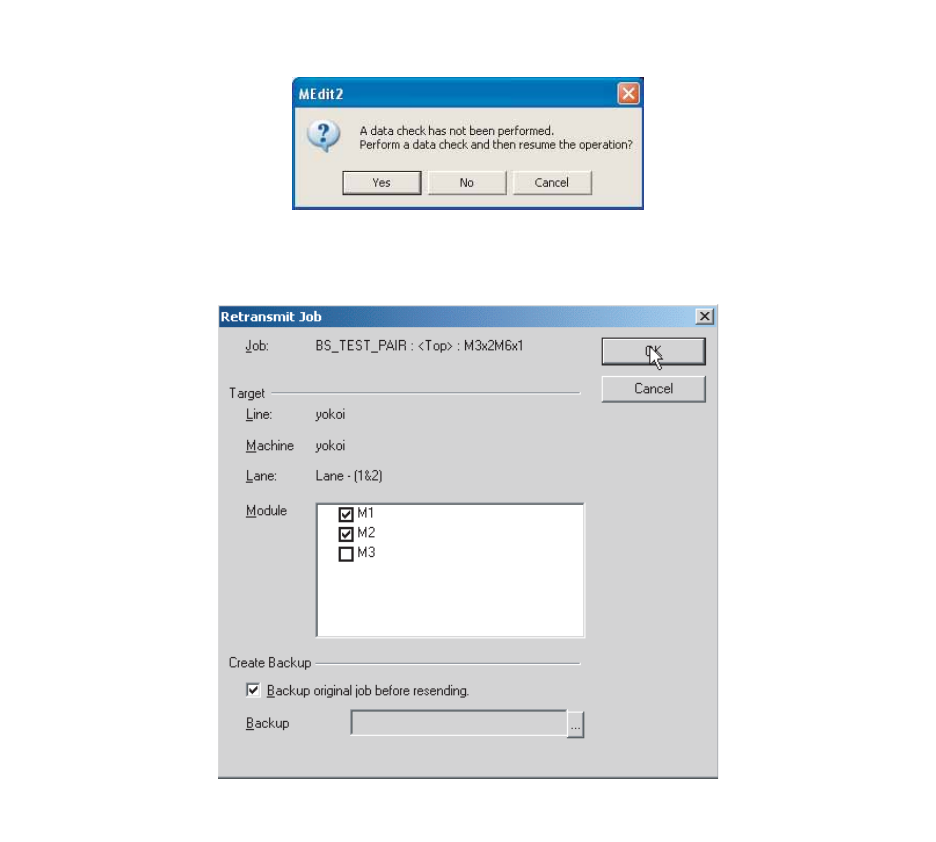

18. 显示以上对话框，单击 [Yes] 将在 Job 中所做的更改传送给机器。单击 [Yes] 后，将显示询问是否进行
数据检查的对话框。
19. 单击 [Yes] 执行数据检查。数据检查完成之后，将显示 [Retransmit Job] 对话框。
20. 选择要反馈编辑数据的模组，然后单击 [OK]。如果编辑数据涉及到多个模组，则就要选择所有相关模
组，然后单击 [OK]。
NXTEJM039Ea
NXTEJM040Ea
5. 其他的应用 PRG-NXTSN-006S0
300 NXT 系列 编程手册 Nexim 编
5.1.17 使用机器进行定位点数据的影像处理试验
创建不定形基准定位点数据后，可以在 Job 更新后，使用机器进行影像处理试验。

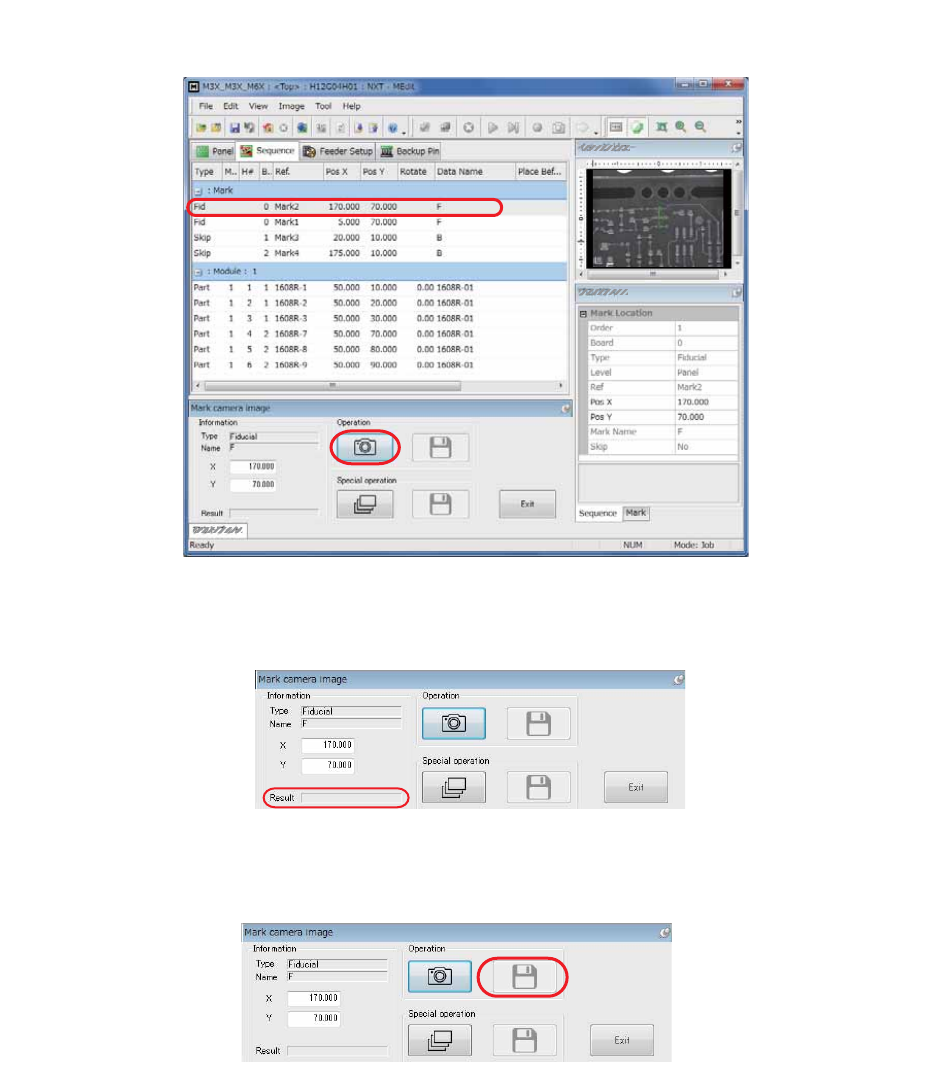

1. [Job的反映]后，请在选择创建的定位点的顺序坐标后，按下定位点相机摄像菜单的[Operation]上的[
相机 ] 键。使用创建的定位点数据进行影像处理。
a. 定位点相机撮像菜单的 [Result] 显示 “0000” 时，影像处理为正常完成。显示 “060B” 时表示影
像处理错误。请进行定位点的调整。
b. 可以使用 [ 保存 ] 键保存撮像的影像。可以使用保存影像，通过 [Seek Template Editor] 进行错误分
析以及定位点数据的重新调整。
33TOP-0125E
33TOP-0128E
060B
33TOP-0126E
PRG-NXTSN-006S0 5. 其他的应用
NXT 系列 编程手册 Nexim 编
301

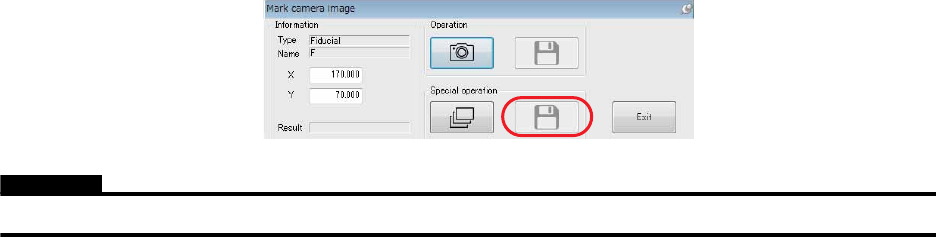

c. 没有保存连续撮像的数据时，请按下 [ 保存 ] 键保存影像数据。
注意
不进行数据保存就进行下一个定位点的连续撮像时，之前的撮像影像被废弃。
