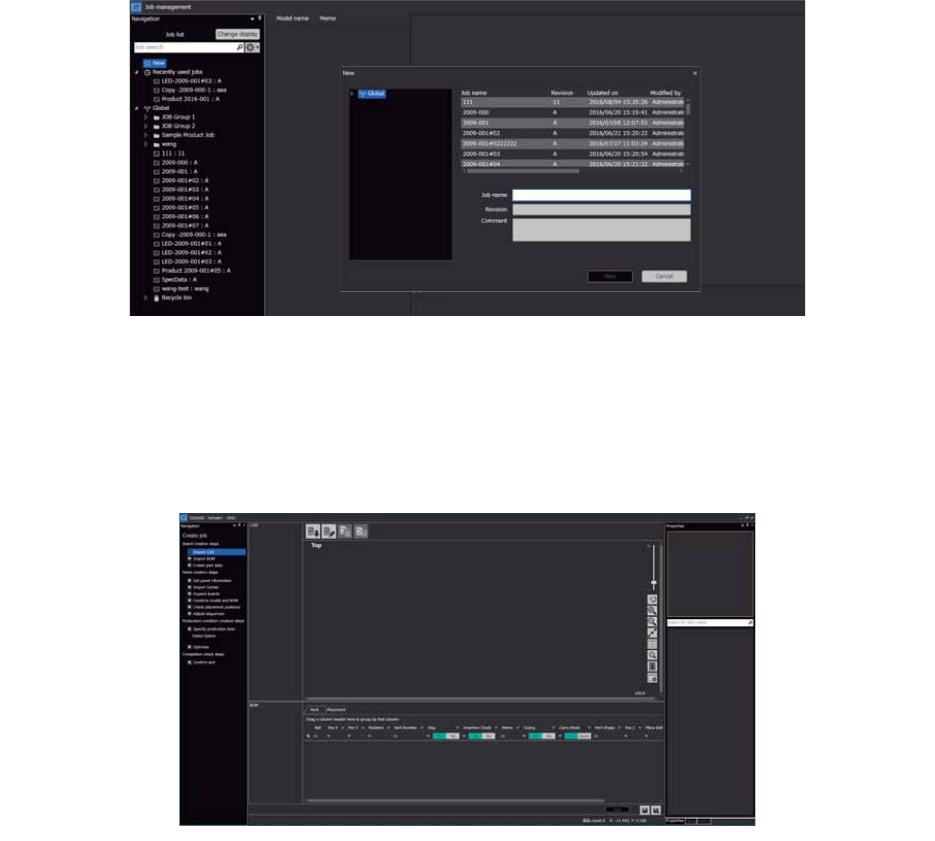

6. 输入 [ 新创建 ] 对话框的 [Job 名 ] 和 [Revision]。请任意输入 [ 注释 ]。
7. 单击 [ 新创建 ] 对话框的 [ 新创建 ]。
8. 显示步骤 6. 中输入的 [Job 名 ] 和 [Revision] 的 Job 编辑画面。
01PRG-0408E
01PRG-0409
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
17
2.3 生产线的设定
设定 Job 的生产线。设定 Job 的新生产线时或者变更已设定的生产线时需要此操作。
针对 Job 模型和电路板面，设定使用哪条生产线进行生产。生产线的创建则通过系统布局进行。请参照
「1. 系统布局」。
2.3.1 读取 Job 的生产线
设定方法
1. 在 [Job 管理 ] 画面上选择进行生产线设定的Job。双击或者右击后选择 [ 编辑 ] 后，显示 Job 编辑画面。
2. 选择 [Navigation] 画面的 [ 生产条件创建步骤 ]-[ 生产线设定 ]。

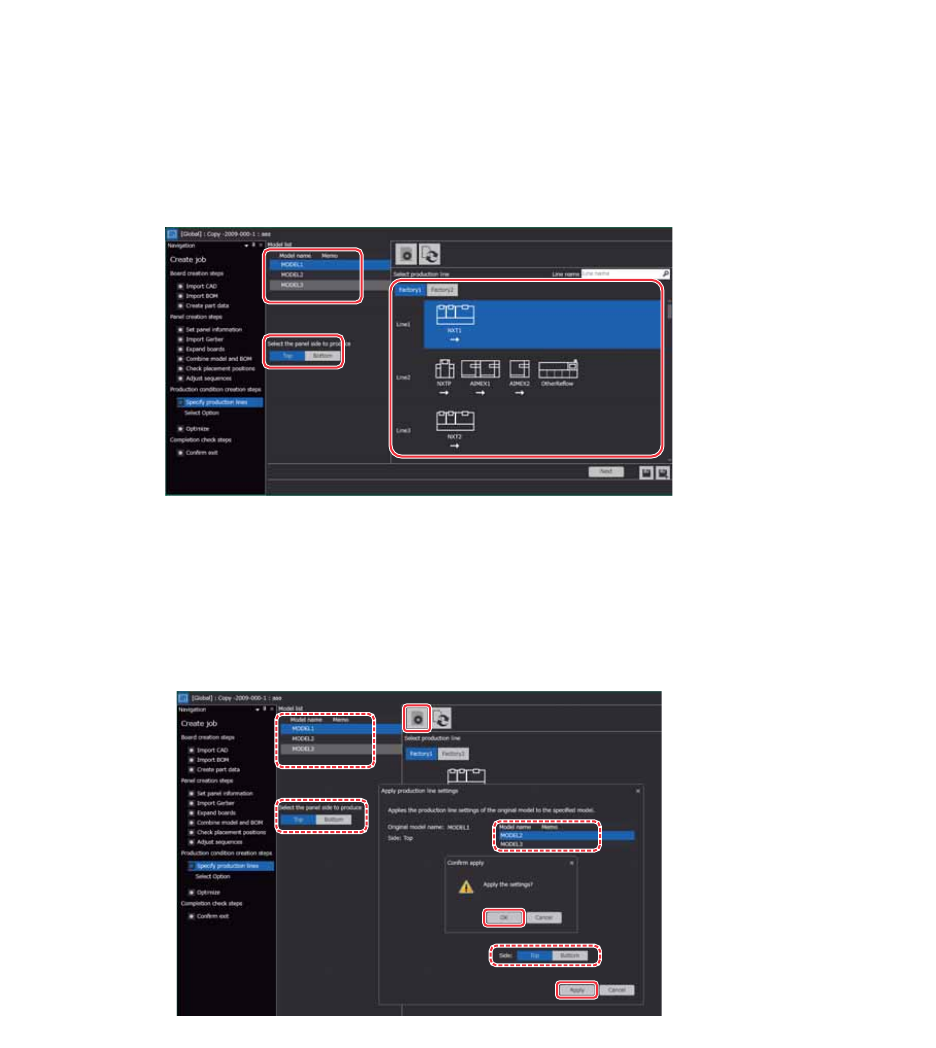

3. 在显示画面上选择模型名和生产电路板面后，在 [ 生产线选择 ] 区域上选择进行生产的生产线。
• 对每个模型和电路板进行生产线设定。
• 可以在 1 个模型和电路板面上选择多条生产线。
4. 将在某个模型和电路板面上选择的生产线反映到其他模型时，根据以下步骤进行操作。
a. 选择模型和电路板面的反映源后，单击 [ 设定的反映 ]。
b. 在显示的 [ 生产线设定的反映 ] 对话框内选择反映目标的模型和电路板面后，单击 [ 反映 ]。
c. 在 [ 反映确认 ] 对话框内单击 [OK]。
5. 完成所有的设定后，单击画面右下的 [ 保存 ] 键保存设定内容。
01PRG-0522E
01PRG-0523E
2. Job 编制器 PRG-NXTSN-006S0
18 NXT 系列 编程手册 Nexim 编
2.4 机器设备的设定
设定或者变更 Job 的机器设备的配置时，在 [ 生产程序列表 ] 画面上进行编辑。
在机器构成不同的多条生产线上进行某个 Job 的生产时，需要对各条生产线构成设定机器设备。
编辑画面的表示方法

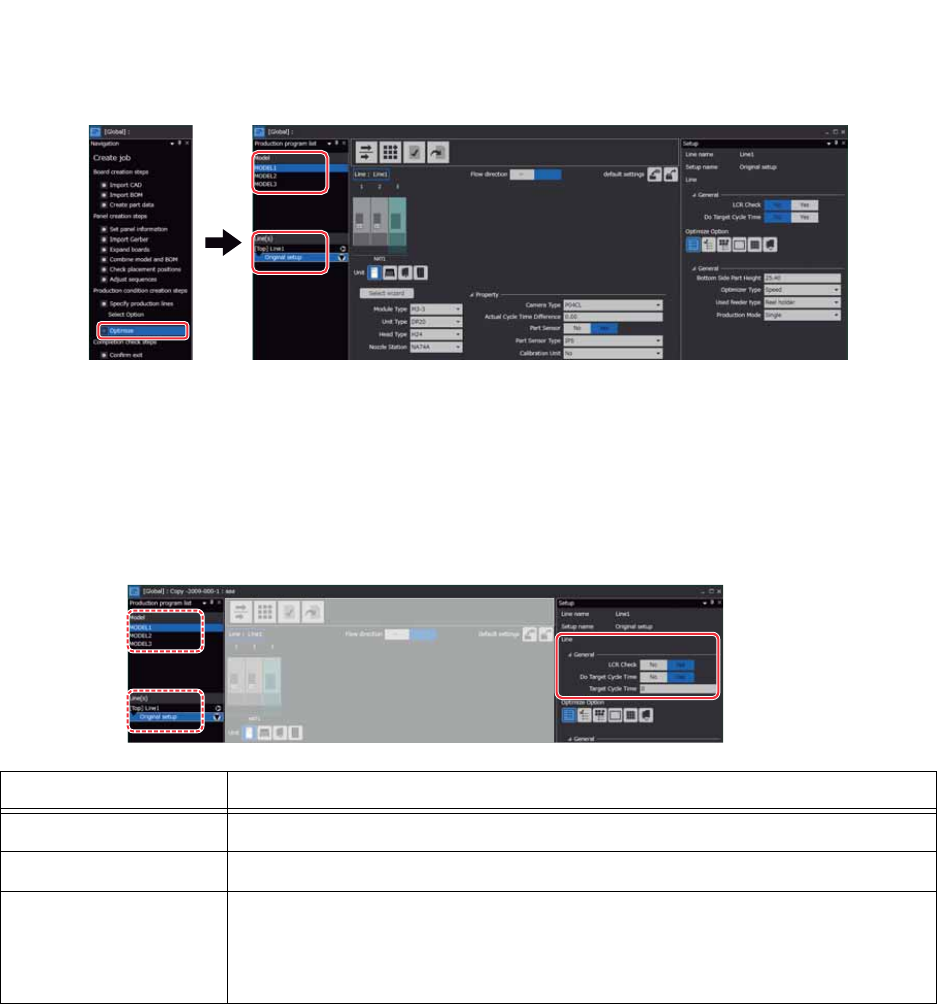

1. 在 Job 编辑器的 [Navigation] 画面上选择 [ 生产条件创建步骤 ]-[ 优化 ]。显示 [ 生产程序列表 ] 画面。
2. 在[生产程序列表]画面的[对象模型]上选择进行编辑的模型后，在[对象生产线]上选择进行编辑的生产
线。
2.4.1 共通项目的设定 （Line-General）
在 [ 生产程序列表 ] 画面的 [ 对象模型 ] 上选择了模型的 [ 对象生产线 ] 上选择生产线后，显示 [Setup] 区
域。
设定 [Setup] 区域的 [Line]-[General] 的各个项目。
项目名 说明
LCR Check 设定是否进行元件的 LCR 检查。
Do Target Cycle Time 设定是否指定目标周期时间。
Target Cycle Time 指定目标周期时间。进行优化后满足目标周期时间。
将 [Do Target Cycle Time] 设定为 “Yes” 后显示。
请输入时间 （分钟）。
01PRG-0524E
01PRG-0525E
