3.3.2 参数详细
元件形状设定步骤－主体数据调整
Basic Information
Vision Type
该项目的详细内容请参考 「3.6 Vision Type 的详细内容」。
Switch Image
设定影像的种类。
Body
Length (X)
设定元件主体尺寸的 X 方向长度。
Width (Y)
设定元件主体尺寸的 Y 方向长度。
Height
设定元件主体尺寸的高度。
Length Tolerance (X)
设定元件主体尺寸的 X 方向长度的公差值。
Width Tolerance (Y)
设定元件主体尺寸的 Y 方向长度的公差值。
Height Tolerance
设定元件主体尺寸的高度的公差值。
Color
NXT 系列时，该项目用于元件影像处理的设定。使用元件主体检测用的影像类型时，必须设定为
“ W h i t e ” （ 白 ）。
使用以下的影像类型时，元件主体的颜色必须设定为 [White]。Vision Type：60、61、62、63、65、
66、71、74、80、153、160、251。
即使使用此类影像类型，但是元件主体也不被显示为白色的元件 （元件主体完全为黑色且无引脚）时，不
能使用此类影像类型进行影像处理。
Lead Brightness
当自动判断引脚 （锡球）亮度比较困难时，该项目用于设定引脚的亮度等级。引脚越亮，就需设定越高的
数值。设定为 0 时自动判断亮度。
3. 元件数据 PRG-NXTSN-006S0
190 NXT 系列 编程手册 Nexim 编
元件形状设定步骤－形状数据编辑
Lead
Pitch Tolerance
设定引脚间距误差的公差范围。设定对于引脚间距长度的多少百分比范围内的元件为能够贴装的元件。
Quantity Check Limit
设定引脚的测出率。设定为 100% 时，必须检测出所有引脚。设定为 90% 时，必须检测出 90% 的引脚。
通常情况下设定为 100%。
Lead Brightness
当自动判断引脚 （锡球）亮度比较困难时，该项目用于设定引脚的亮度等级。引脚越亮，就需设定越高的
数值。设定为 0 时自动判断亮度。
Pin

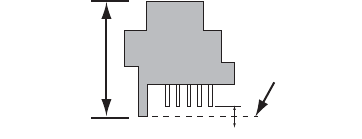

Vision Height Offset
只是在使用侧光相机获取影像时才能使用该选项。使用了该选项后，使用照射在销前端位置而不是元件底
面的光来获取影像。
Vision Area Offset X，Vision Area Offset Y
该选项对异形元件有效 （将影像类型从 “241” 设定为 “243” 进行影像处理时）。如果异形元件的引脚
超出影像的获取范围，则获取影像的范围可以被移动。
Side Light Acquire Pattern
设定使用侧光相机时的摄像类型。
Find Seek Line Seek Pitch
Vision Type 为 18，19 时的设定项目。
Seek Pitch X，Seek Pitch Y
设定进行影像处理时的 X，Y 方向的间隔。
Seek Pitch Angle
设定进行影像处理时的角度间隔。
Find Seek Line Search Range
Vision Type 为 18，19 时的设定项目。
Start Angle
设定进行影像处理时的开始角度。
End Angle
设定进行影像处理时的结束角度。
Џԧ催ᑺ
01PRG0065S
ܗӊЏԧ
ᕅڣ催ᑺ
+
-
ᦦܹ䫔
PRG-NXTSN-006S0 3. 元件数据
NXT 系列 编程手册 Nexim 编
191
Alignment Seek Line
Vision Type 为 18，19 时的定位查找线的设定项目
X position，Y position
设定查找线的线段的中央位置。
Line length
设定查找线的长度。
Angle [deg]
设定查找线的倾斜。
Pair
设定是否为双查找线。
Find
元件定位时，在 Find 步骤中使用查找线。
Position
元件定位时，对照查找线进行模板的位置补正。
Angle
元件定位时，对照查找线进行模板的角度补正。
Size
元件定位时，对照查找线进行模板的比例补正。只能够在双查找线时使用。
Not Edge
当查找线区域没有边界 （颜色梯度）时进行设定。
Edge Untreated
切换查找线的变更禁止 / 许可。查找线处在变更禁止状态时，不能够变更上述设定项目。
Inspect Seek Line
Vision Type 为 18，19 时的检查查找线的设定项目。
X position，Y position
设定查找线的线段的中央位置。
Line length
设定查找线的长度。
Angle [deg]
设定查找线的倾斜。
Pair
设定是否是双查找线。
Not Edge
当查找线区域没有边界 （颜色梯度）时进行设定。
