PRG-NXTSN-006S0 3. 元件数据
NXT 系列 编程手册 Nexim 编
249
೒

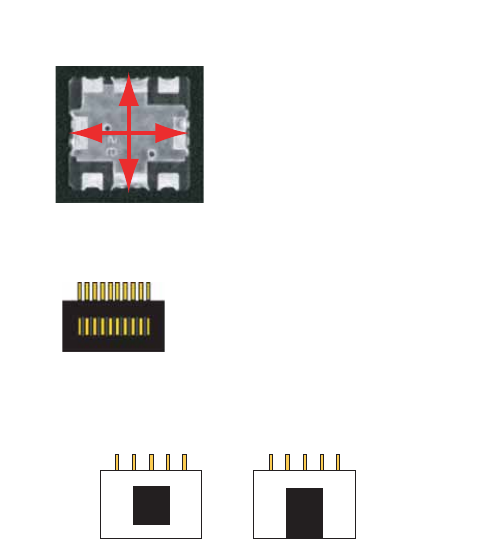

Example of a part with the white area size nearly
the same as the body size.
ᰃ໻ᇣˈ㗠ϡᰃ䴶⿃DŽ
NXTVPP033Sa
ⱑ㡆ऎඳሎᇌϢЏԧሎᇌ޴ТⳌৠⱘܗӊВ՟
೒
ܗӊЏԧЁࣙ৿᳝Ϣᓩ㛮㉏Ԑ໪ᔶⱘܗӊВ՟
NXTVPP034Sb
೒
咥㡆ऎඳ㹿ⱑ㡆ЏԧࣙೈϢ咥㡆ऎඳϡ㹿ⱑ㡆Џԧࣙೈ
ⱘܗӊВ՟
NXTVPP035Sa
3. 元件数据 PRG-NXTSN-006S0
250 NXT 系列 编程手册 Nexim 编
3.7 与现存元件数据的兼容性
3.7.1 背景
NXT 系列支持前光方式和背光方式的影像处理，因此需将以背光方式创建的元件数据转换为前光方式用的
元件数据。虽然 NXT 系列上的变换软件可以自动转换元件数据，但是，并不是可以转换所有类型的元件数
据，对于特定的元件，就必须在 [Override] 项目进行输入。本章说明现有机器和 NXT 系列机器的元件数
据对照表和有关元件数据转换的限制事项。如果在 Fuji 的现有机器中使用新创建的元件数据时，必须使用
旧 Vision Type 和 P Pattern。
如果只是在 NXT 系列中使用元件数据 （生产线上只存在 NXT 系列）时，请将 NXT 系列用的新的 Vision
Type 和前光用 P Pattern 设定到元件数据中。
PRG-NXTSN-006S0 3. 元件数据
NXT 系列 编程手册 Nexim 编
251
3.7.2 现有机器 Vision Type 和 NXT 系列 Vision Type 的对照表
Vision Type 新 P Pattern Part Type 备注
现有机器 NXT系列
10 60 各个类矩形芯片 根据元件形状，选择最
合适的影像类型。需对
Override 项目进行输入
（参照 1）
65 铝电解电容
180 钽电容器
123/124/
144
引脚元件
11 61 钽电解电容
12 62 网络电阻，MELF
13 63 钽电解电容 （执行极性
检查）
20 180 ( 旧 P Pattern) +1* 钽电容器，SOT 类型元
件
根据元件形状，选择最
合适的影像类型。需对
Override 项目进行输入
（参照 2）
75 ( 旧 P Pattern) +1* 功率晶体管
21 71 微调电阻器，微调电容
器
22 72 ( 旧 P Pattern) +1* HEMT （0 度）
23 73 ( 旧 P Pattern) +1* HEMT （45 度）
24 74 ( 旧 P Pattern) +1* 微调电阻器，微调电容
器 （附加极性检查）
30 80 圆形元件
40 160 ( 旧 P Pattern) +1* 主体测出 根据元件形状，选择最
合适的影像类型。需对
Override 项目进行输入
（参照 3）
60/123/
124/152/
153/180/
252
( 旧 P Pattern) +1* 引脚元件 / 外形处理等
100
(105)
123 (128) ( 旧 P Pattern) +1* IC 引脚元件
120
(125)
124 (129) 24->4, 34->14*
（其他无需变更）
J 引脚元件
121
(126)
124 (129) 同上 J 引脚元件
122
(127)
124 (129) 同上 J 引脚元件
123
(128)
123 (128) 不需要变更上 IC 引脚元件
124
(129)
124 (129) 不需要变更 J 引脚元件
