2. Job 编制器 PRG-NXTSN-006S0
146 NXT 系列 编程手册 Nexim 编
注意事项
以下情况时发生错误。请在修正动态 BOM 变更文件的错误原因后，重新开始生产。
• 机器内不存在读取的电路板 ID 的动态 BOM 变更文件时
• 动态 BOM 变更文件的格式错误时
• 要切换的元件号码不存在时
• 指定了 1001 个以上的参照点 (<Seq></Seq>Tag 数 ) 时
格式
<?xml version="1.0" encoding="utf-8"?>
<result name='DynamicPlaceSeq'>
<Seq>
<BN>1</BN>
<Ref>Placement01</Ref>
<PN>PartsA</PN>
<Skip>0</Skip>
</Seq>
<Seq>
<BN>1</BN>
<Ref>Placement02</Ref>
<PN>PartsA</PN>
<Skip>0</Skip>
</Seq>
・
・
</result>
← [ 固定 ]
← [ 固定 ]
←元件切换的参照点单位
←子电路板号码 (0 ～ )
←参照点名
←切换的元件号码名
←跳过 (0: 根据 Job / 1: 进行 )
←下一参照点单位
← [ 固定 ]
时机 请在将对象电路板送入机器之前创建。
补充说明 • Job 内存在但是文件内没有记载的参照点根据 Job 进行贴装。（请仅记载进
行与 Job 不同的贴装的参照点。）
• 即使对所有参照点都根据 Job 进行贴装的电路板，也需要创建文件。请创
建只有固定行的文件。
• 请对每块电路板创建 1 个文件。两面电路板时需要 2 个文件。
• 只要实施跳过指示 (1) 时，可以使用空元件号码。但是需要 Tag<PN></
PN> 的记载。
• 使用子电路板号码 0 进行指定时，所有子电路板的指定参照点名都是对
象。
限制事项 可以指定的最大参照点数 (<Seq></Seq>Tag 数 ) 为 1000。
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
147
2.5.33 进行 PIN 转印时
PIN 转印是一种将接合材料 （锡膏、助焊剂、胶着剂等）供应到电路板上的方法。将带有匹配电路板图形
的 PIN 的吸嘴进行浸渍使其附着接合材料后、再将接合材料转印到电路板上。
• 设定进行 PIN 转印时 Job 内的 PIN 转印用数据。
• PIN 转印的动作与通常的贴装顺序不同。不进行元件吸取动作，但是进行影像处理以及贴装动作。
必要器材
单元
• G04(F) 工作头
• 浸渍助焊剂单元
• PIN 转印用吸嘴
创建 Job
1. 请准备元件数据。
• 使用与 PIN 转印用吸嘴组合发布的元件数据 （元件号码、外形、封装）和吸嘴规格数据。请导入各
数据并将其分配给 Job。
• 关于使用多个吸嘴同时进行 PIN 转印的方法，请参照之后说明的 「进行同时浸渍时」。
2. 请对供料器料槽设定浸渍助焊剂单元。
a. 显示 [ 生产程序列表 ] 画面后在 [ 对象生产线 ] 内选择生产线，请选择进行 PIN 转印的模组。
b. 单击 [ 单元 ] 内的 [Part Supply Unit] 图标，请对供料器料槽设定浸渍助焊剂单元。
3. 请设定 PIN 转印顺序用的料槽。
c. 请对供料器料槽设定 PIN 转印顺序用的料槽。
• 在 PIN 转印顺序时不进行元件吸取动作。推荐将 PIN 转印顺序用料槽的配置位置固定在模组两端
（通过将 [Device Unit Property] - [Status] 设定为 “Fixed” 进行固定配置后，优化时不被重新配
置）。以上配置后，普通元件就可以配置在靠近元件相机的位置。
01PRG-0584E
2. Job 编制器 PRG-NXTSN-006S0
148 NXT 系列 编程手册 Nexim 编
• PIN 转印用使用多个种类的元件数据时，请在料槽上设定每个元件数据。
注意事项
• PIN 转印顺序用的料槽被固定占有。即使通过动态次料站或自由配置在 PIN 转印顺序用的料槽上设
定了元件，也不能在生产时使用。
• 因为 PIN 转印顺序时不吸取元件，所以请不要进行 AVL 的指定。

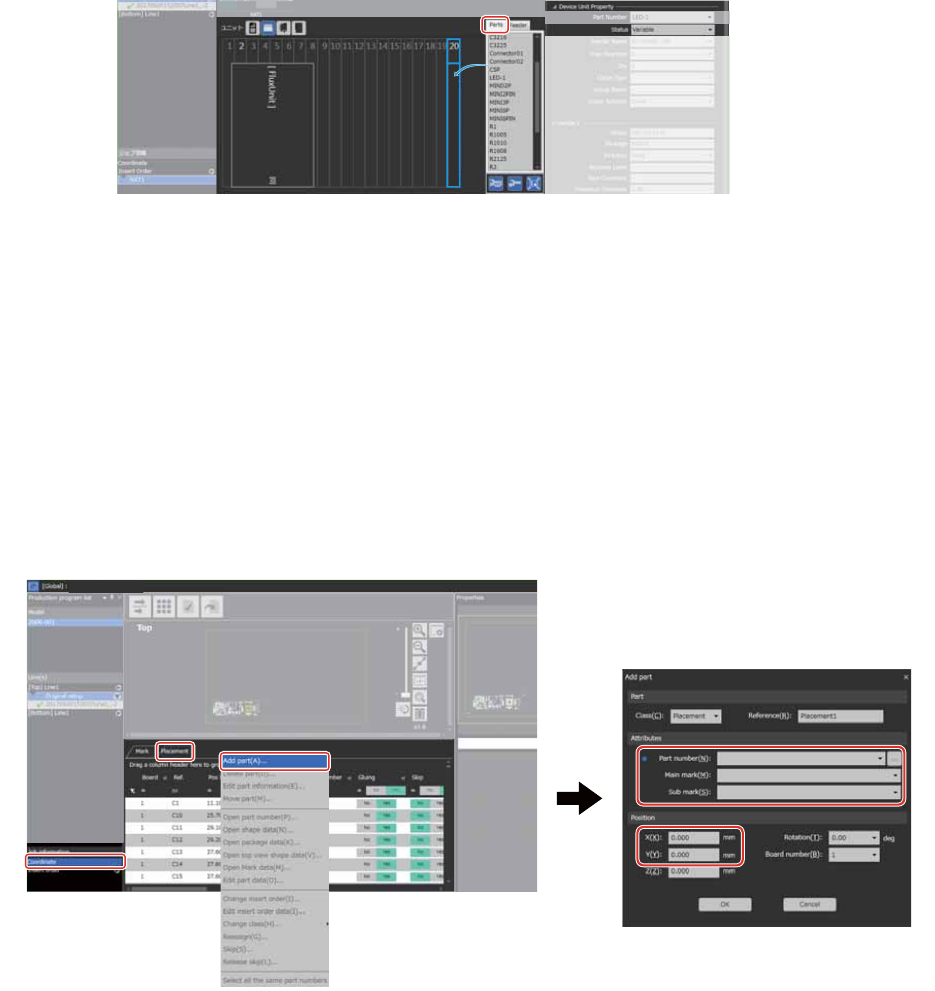

4. 请设定 PIN 转印顺序的坐标。
a. 显示 [ 生产程序列表 ] 画面，请在 [ 对象生产线 ] 上选择生产线。
b. 请在选择 [Job 信息 ] ｰ [Coordinate] 后，选择 [ 元件 ] 标签页。
c. 请右击顺序显示区域后，在显示的菜单上选择 [ 元件的追加 ]。
d. 请在显示的对话框内设定元件、参照定位点、贴装坐标。
进行同时浸渍时
G04(F) 工作头时，全部满足以下条件时，可以进行 PIN 转印时的同时浸渍。
• 工作头上安装了 4 根 PIN 转印用吸嘴
• 4 根 PIN 转印用吸嘴的吸嘴规格数据上的吸嘴长度相等
• 4 根 PIN 转印用吸嘴的以下的浸渍条件相等
下降端停止定时器 Dwell Time
Z 轴下降时的减速速度 Slow Dipping Down Speed
01PRG-0585E
01PRG-0586E
