PRG-NXTSN-006S0 3. 元件数据
NXT 系列 编程手册 Nexim 编
223
3.6 Vision Type 的详细内容

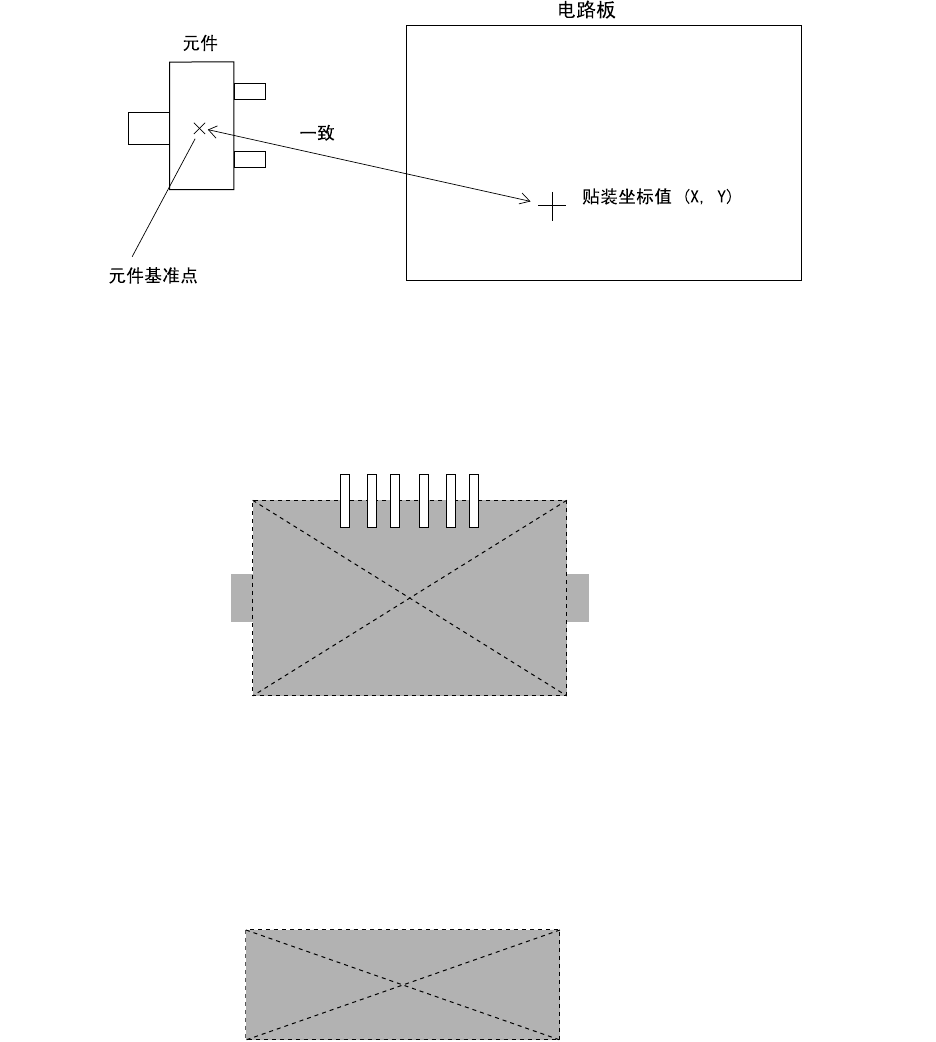

3.6.1 元件基准点
元件基准点就是指与电路板上的贴装坐标相一致的元件上的点。
元件主体中心
即元件上下左右边上最外侧点的中心 （引脚对贴装坐标无影响）。
元件中心
元件中心的定义如下。
1. 无引脚元件的元件中心 为上下左右边上最外侧点的中心。
NXTPRG009Sa
NXTPRG010
NXTPRG011
3. 元件数据 PRG-NXTSN-006S0
224 NXT 系列 编程手册 Nexim 编
2. 有引脚 （球形栅格）的元件的元件中心 通过引脚的先端坐标或者球形栅格中心坐标的上下左右的最
外侧点进行计算。将上下最外侧点的中线及左右最外侧点的中线的交点作为元件中心。但是如果只有
一条边上有引脚或球形栅格，则将根据元件数据定义理论上的元件中心。 因引脚位置不同，有下列几
种组合。
• 引脚在一条边上
• 引脚在两条对边上
• 引脚在两条相邻边上
• 引脚在三条边上
• 引脚在四条边上
中心点将会根据引脚位置，引脚长度和引脚宽度而发生移动。
对于三条边上有引脚的情况，因为是将上下最外侧点的中线和左右最外侧点的中线的交点作为元件中心进
行贴装，所以计算上的元件中心与实际的贴装位置不同。
球形栅格的主体中心 / 元件中心
NXTPRG012
NXTPRG013S
PRG-NXTSN-006S0 3. 元件数据
NXT 系列 编程手册 Nexim 编
225
3.6.2 关于 Vision Type
关于 Vision Type 和各个 Vision Type 内容的说明。
如果在不同机器之间创建共用元件数据时，请设定为 Generic 或按需求设定为 Override。详细内容请参考
「3.7 与现存元件数据的兼容性」。
请从下表中选择元件影像处理时使用的 Vision Type。
影像类型 处理 备注
18 查找线处理 支持分割影像处理
19 (190) 查找线处理 （带引脚检查） 支持分割影像处理
60 长方形处理 【矩形芯片】
61 钽电容处理
62 长方形处理 【玻璃二极管、网络电阻、MELF 元件】
63 钽电容处理 （带极性检查）
65 铝电解电容处理 （无引脚检查）
66 长方形处理 【1608/1005/0603/0402 矩形芯片】
（带异常吸取检查）
有相机类型的使用限制
70 (75) 通用引脚处理 【功率晶体管、卡座、晶体发射器】 支持分割影像处理
71 长方形处理 【半固定微调电容器】
72 HEMT 处理 （0 度） 0 度供应
73 HEMT 处理 （45 度） 45 度供应
74 长方形处理 【半固定微调电容器】 （带极性检查）
80 正方形・圆处理 （无角度测量）
123 (128) 引脚元件处理① 【IC、接插件】 支持分割影像处理
124 (129) 引脚元件处理 （废止预定）
140 (145) 锡球元件处理 【倒装芯片】
142 (147) 通用锡球元件处理 支持分割影像处理
143 (148) CCGA 元件处理 支持分割影像处理
144 (149) LGA 元件处理 支持分割影像处理
151 (156) 引脚元件处理 （机械夹头用）
152 (157) 引脚元件处理② 【IC、接插件】 支持分割影像处理
153 (158) 白色主体・引脚元件处理 【IC、接插件】 支持分割影像处理
160 (165) 白色主体检测处理 （带引脚检查）
170 检查有无机械夹头元件处理
180 (185) 少引脚元件处理 【钽电容、Mini-mold】
（引脚 2 ～ 6 根）
最多 6 根引脚 支持分割影像处理
