PRG-NXTSN-006S0 2. Job 编制器 NXT 系列 编程手册 Nexim 编 119 j. 在 [ 外形编辑器 ] 的 [ 元件形状测试步骤 ] 的 [ 选项 ] 上单击 [Pin Che ck] 图标后，在 [ 属性 ] 区域上 将 [Pin Check]-[Pin Check Mode] 设定为 “No Check”。 6. 设定贴装元件压下时使用的吸嘴 。 在 [ 外形编辑器 ] 上选择 [ 动作设定步骤 ] 的 …
2. Job 编制器 PRG-NXTSN-006S0
118 NXT 系列 编程手册 Nexim 编
• 设定为 “0” 的项目

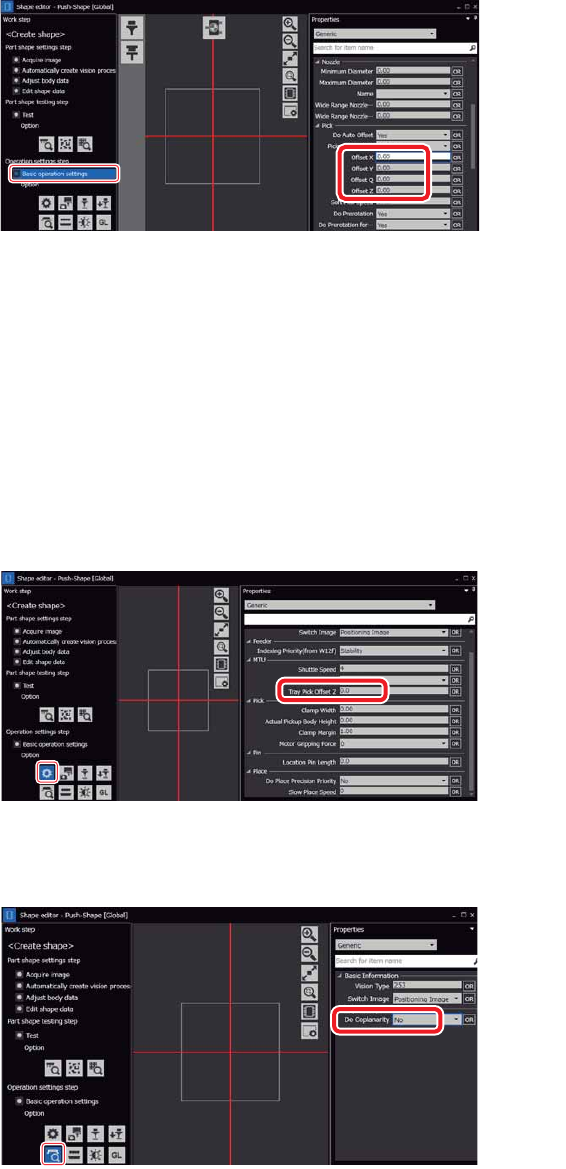

g. 在 [ 外形编辑器 ] 的 [ 动作设定步骤 ] 的 [ 选项 ] 上单击 [ 详细设定 ] 图标后，在 [ 属性 ] 区域上将
[MTU]-[Tray Pick Offset Z] 设定为 “0”。
h. 在 [ 外形编辑器 ] 的 [ 动作设定步骤 ] 的 [ 选项 ] 上单击 [Coplanarity] 图标后，在 [ 属性 ] 区域上将
[Coplanarity]-[Do Coplanarity] 设定为 “No”。

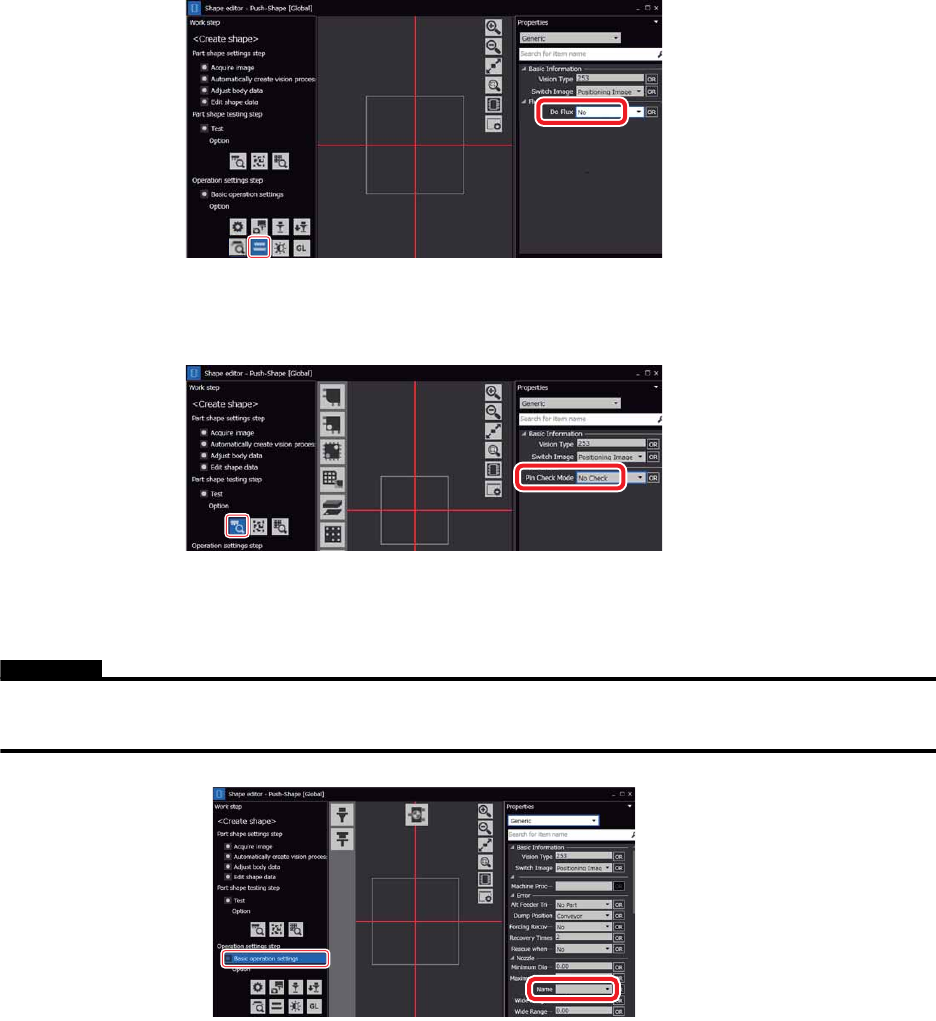

i. 在 [ 外形编辑器 ] 的 [ 动作设定步骤 ] 的 [ 选项 ] 上单击 [Flux] 图标后，在 [ 属性 ] 区域上将 [Flux]-
[Do Flux] 设定为 “No”。
[Offset X]
[Offset Y]
[Offset Q]
[Offset Z]
01PRG-0449E
01PRG-0450E
01PRG-0452E
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
119
j. 在 [ 外形编辑器 ] 的 [ 元件形状测试步骤 ] 的 [ 选项 ] 上单击 [Pin Check] 图标后，在 [ 属性 ] 区域上
将 [Pin Check]-[Pin Check Mode] 设定为 “No Check”。
6. 设定贴装元件压下时使用的吸嘴。在[外形编辑器]上选择[动作设定步骤]的[基本动作设定]后，在[属
性 ] 区域上的 [Nozzle]-[Name] 内设定吸嘴名。
注意
• 对于指定为压下用的吸嘴，不进行数据检查等项目。如果误指定了不合适的吸嘴，有可能损坏吸嘴及元件。
• 请不要对 [Machine process Combination] 进行设定。
以上创建了贴装元件压下用的外形编辑器。
01PRG-0453E
01PRG-0451E
01PRG-0454E
2. Job 编制器 PRG-NXTSN-006S0
120 NXT 系列 编程手册 Nexim 编
设定元件压下用的元件数据
为了使用贴装元件压下功能，除了贴装元件，还需要另外创建压下用的元件数据。
新创建元件数据的元件号码后，在 [ 基本设定 ]-[ 外形 ] 上对创建的外形数据进行设定。对于 [ 基本设定 ]-[
封装 ]，如果存在可以配置到所使用料站的封装数据，则也可以使用既存数据。
备注
要使用多个压下条件 ( 不同吸嘴和不同圧力等 ) 时，请对每个压下条件创建数据。

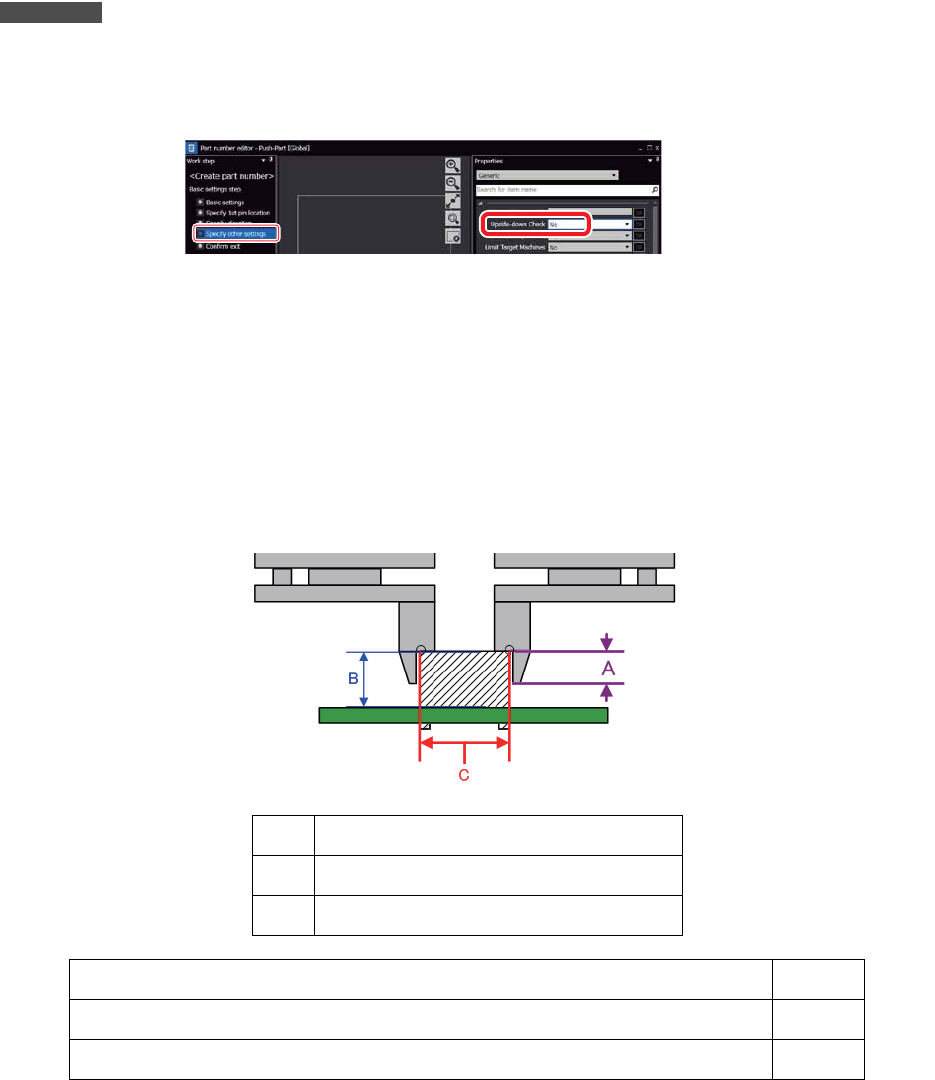

进行贴装元件压下动作时，不能使用吸取元件的正反判定功能。请将元件号码的 [ 基本设定步骤 ]-[ 其他的
设定 ]-[Upside-down Check] 设定为 “No”。
实施用爪压下元件时
用爪压下元件时，通过接触面或爪顶端进行压下动作。
通过接触面压下时
通过接触面实施压下时，请在外形数据中进行以下的设定。
A: 爪长度 (mm)
B: 压下后高度 (mm)
C: 爪夹住的元件部位的宽度 (mm)
[ 外形数据 ]-[ 动作设定步骤 ]-[ 基本动作设定 ]-[Place]-[Offset Z] =“0”
[ 外形数据 ]-[ 元件形状设定步骤 ]-[ 元件主体数据调整 ]-[Body]-[Height] = B
[ 外形数据 ]-[ 动作设定步骤 ]-[ 选项 ]-[ 详细设定 ]-[Pick]-[Clamp Width] = C
01PRG-0455E
