2. Job 编制器 PRG-NXTSN-006S0 56 NXT 系列 编程手册 Nexim 编 料尽时从补料用的料盘箱补料 2 个料盘箱安装同样的元件，一个料盘箱使用于 生产，另一个料盘箱使用于补料。发 生料尽时，通过补料 用的料盘箱自动进行补料。 Job 的设定 1. 在显示在 [ 生产程序列表 ] 画面的 [ 对象生产线 ] 上选择生产线。 2. 在生产线图上选择搭载了料盘单 元 -LT、LT2、LTC 的模组。 3. 在 [ …
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
55

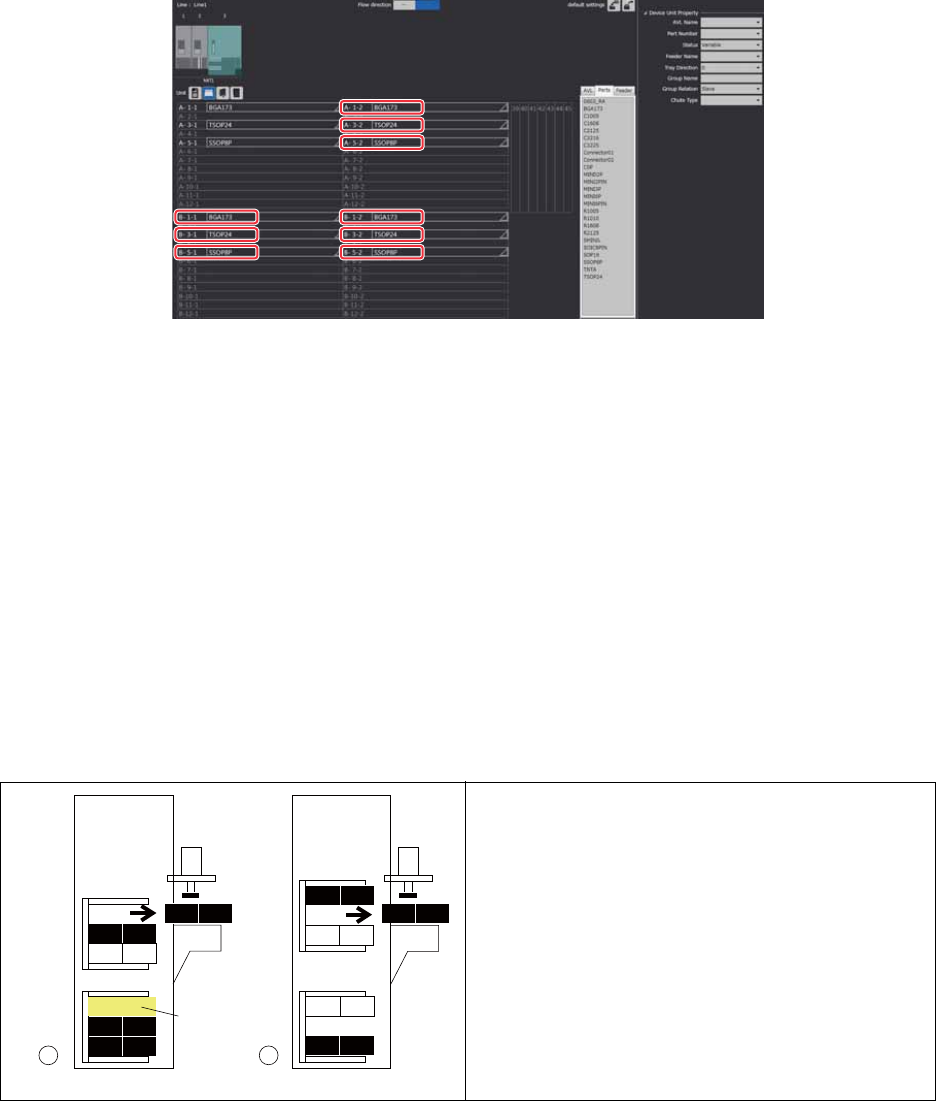

6. 料盘箱 B 设定为料盘箱 A 的次料站。与料盘箱 A 同样的 Slot 设定同样的元件号码。
01PRG-0485E
01PRG-0486E
2. Job 编制器 PRG-NXTSN-006S0
56 NXT 系列 编程手册 Nexim 编
料尽时从补料用的料盘箱补料
2 个料盘箱安装同样的元件，一个料盘箱使用于生产，另一个料盘箱使用于补料。发生料尽时，通过补料
用的料盘箱自动进行补料。
Job 的设定
1. 在显示在 [ 生产程序列表 ] 画面的 [ 对象生产线 ] 上选择生产线。
2. 在生产线图上选择搭载了料盘单元 -LT、LT2、LTC 的模组。
3. 在 [ 单元 ] 上单击 [Part Supply Unit] 图标后，进行侧的选择。
4. 在生产中使用的料盘箱子料槽的 [Status] 栏内设定 “Reserved”。
5. 进行优化。（优化的详细内容参照 「2.7 优化」。）生产所需的料槽被配置到生产料盘箱。
6. 对作为生产料盘箱使用的料盘箱设定所有的初始料站。
7. 对子料槽设定次供料器。此时子料槽的 [Status] 栏自动变更为 [Variable]。
8. 对补料用的料盘箱设定次供料器。补料用料盘箱请设定与生产用料盘箱相同的料槽和元件号码。
01PRG-0487E
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
57
使用料盘动态次料站补充
料盘动态次料站补充是料盘单元 -LT、LT2、LTC 的补充动作之一。2 个料盘箱中的一个作为生产用料盘
箱，另一个作为补充用料盘箱使用。发生料尽时，在补充用料盘箱的任意位置自动补充所设定的元件。
料盘单元 -LT、LT2、LTC 需要对应以下的料盘动态次料站补充功能。
• 搭载 RFID 单元的料盘单元
• 带 RFID 标签的供料托架
关于次料盘移动顺序
向料盘动态次料站补充的次料盘的移动顺序，根据机器功能设定 ( 辅助软件 ) 而不同。
优先使用的生产料盘箱
1. 按照 (1)-(2) 的顺序使用
2. (1)-(2) 用完时按照 (3)-(4) 的顺序使用
3. (1)(2) 与 (5)(6) 替换
4. (3)-(4) 用完时按照 (5)-(6) 的顺序使用
5. (3)(4) 与 (7)(8) 替换
6. (5)-(6) 用完时按照 (7)-(8) 的顺序使用
01PRG-0488E
30PRG-0362-S
1
(3)
(5)
(7)
(2)
(4)
(6)
(8)
2
⭕ӝᯏ
ⴎ
ᧈ࠰⭞
(1)
(2)(1)
(3) (4)
(5) (6)
(7) (8)
㺛ݻᯏ
ⴎ
