贴装时吸嘴速度的设定
1. 请在 [ 元件数据 ] 画面上单击 [ 外形 ] 图标后，双击贴装元件。显示 [ 外形编辑器 ]。
2. 请单击 [ 动作设定步骤 ] 的 [ 基本动作设定 ]。
3. 吸嘴速度的设定方法，请使用 [ 属性 ] 区域的 [Place] 内的 [Soft Place mode] 进行设定。
设定值 说明
Use Soft Place Speed for up and down 一次性地设定吸嘴的下降速度和上升速度。
Use speed for down only 仅设定吸嘴的下降速度。
Use speed for up only 仅设定吸嘴的上升速度。
Use separate speeds for up and down 分别设定吸嘴的下降速度和上升速度。
01PRG-0624
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
163

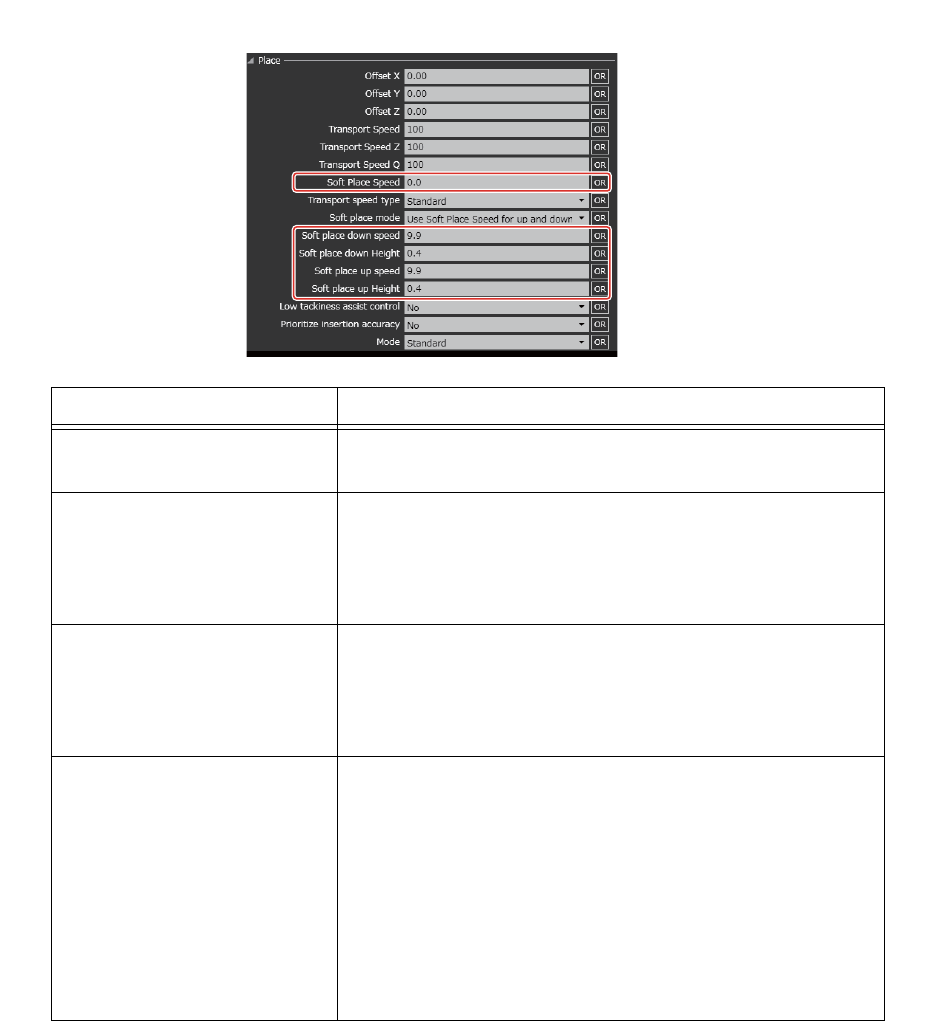

4. 设定吸嘴速度。设定项目根据 [Soft place mode] 的设定值而有所不同。
[Soft place mode] 的设定值 吸嘴速度的设定方法
Use Soft Place Speed for up
and down
a. 请在 [Soft place Speed] 内设定吸嘴的上升・下降速
度 （％）。
Use speed for down only a. 请在 [Soft place down speed] 内设定吸嘴的下降速
度 （％）。
b. 请在 [Soft place down Height] 内设定吸嘴速度的减
速时的高度 （mm）。
Use speed for up only a. 请在 [Soft place up speed] 内设定吸嘴的上升速度
（％）。
b. 请在 [Soft place up Height] 内设定吸嘴速度的加速
时的高度 （mm）。
Use separate speeds for up
and down
a. 请在 [Soft place down speed] 内设定吸嘴的下降速
度 （％）。
b. 请在 [Soft place down Height] 内设定吸嘴速度的减
速时的高度 （mm）。
c. 请在 [Soft place up speed] 内设定吸嘴的上升速度
（％）。
d. 请在 [Soft place up Height] 内设定吸嘴速度的加速
时的高度 （mm）。
01PRG-0625
2. Job 编制器 PRG-NXTSN-006S0
164 NXT 系列 编程手册 Nexim 编
2.5.37 使用高精度模式时
H24/H24G(S) 工作头、G04F 工作头时，可以使用提高贴装精度的高精度模式。
必要器材
适用机种
• M3-3(c) 模组 (*1)
• M6-3(c) 模组
单元
• H24、H24G、H24S、G04F(*2) 工作头
限制事项
关于贴装区域
高精度模式时的贴装区域与标准模式时的尺寸不同。
从基准轨道侧看时，标准贴装区域的左端 2.5 mm 内在高精度模式时变为贴装禁区。
关于高精度模式对应模组
使用高精度模式时，模组需要满足以下条件。
• 单元信息画面上的模组类型名后显示 「～」的模组
备注
希望在没有 「～」显示的模组上使用高精度模式时，请与本公司或者本公司代理店联系。
• 完成了高精度模式规格的 PAM 测定的模组
备注
PAM 测定的详细内容请参照 「NXT 机上 PAM 测定的步骤书」。
*1 无法对应双模组生产。
*2 G04F 工作头不对应 M3-3(c) 模组。
模组 M3-3(c) M6-3(c)
工作头 H24/H24G(S) H24/H24G(S) G04F
标准 X 方向尺寸 250 mm 534 mm 504 mm
高精度模式 X 方向尺寸 247.5 mm 531.5 mm 501.5 mm
