5.2.4 不定形基准定位点数据的调整

出现影像处理错误时，请进行不定形基准定位点数据的调整。

请选择以下任何一种调整方法进行调整。

• 调整 Gain 以及 Brightness 的方法

• 使用 [Use Look Up Table] 细微调整 Brightness 的方法

调整 Gain 以及 Brightness 的方法

1. 请在 MEdit 内选择进行调整的定位点坐标。

2. 请在选择定位点 Property 画面的 Mark Data Edit 后，按下右侧的 [...] 键。

3. 请按下 [ 编辑 Seek Template。]，启动 Seek Template Editor。

4. 请在 Seek Template Editor 的菜单栏内选择「File」- 「Property」。

33TOP-0127

33TOP-0065E

5. 其他的应用 PRG-NXTSN-006S0

312 NXT 系列编程手册 Nexim 编

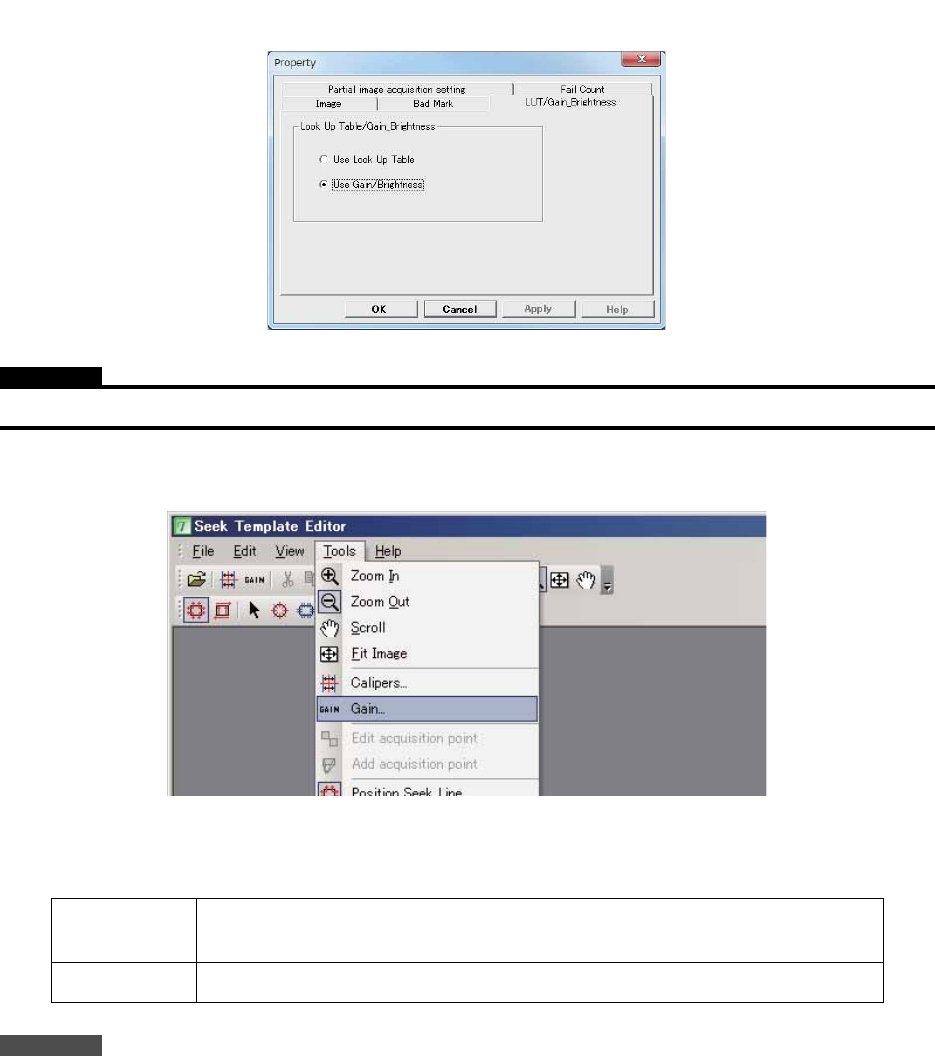

5. 请在 Property 对话框的 [LUT/Gain_Brightness] 标签页内选择 [ 使用 Gain/Brightness] 后按下 [OK]。

注意

調可以任意选择一种调整方法，但是不能同时使用２种调整方法。

6. 请选择菜单栏的「工具」- 「对比度补正」。

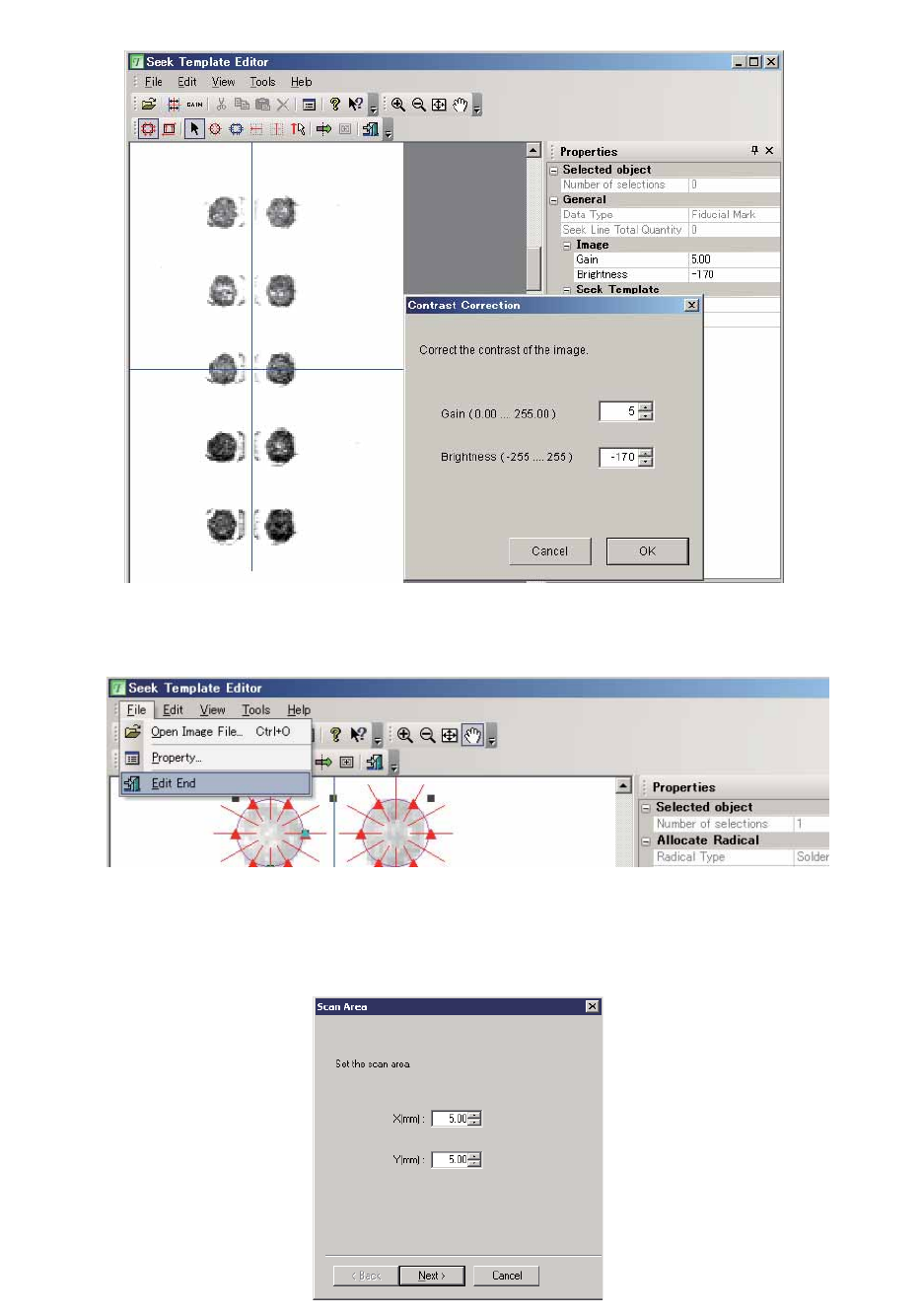

7. 请在对比度补正对话框内调整 Gain 以及 Brightness，使对象影像的边界清晰。

备注

Gain 设定为「0」时，被作为「1」处理。

Gain：数值高时可以使对象影像明亮。因为同时也会使杂讯增幅，请一点点地进行

调整。

Brightness：可以调整整个影像的明亮度。加大时变明亮，减小时变暗淡。

33TOP-0100-E

33TOP-0037E

PRG-NXTSN-006S0 5. 其他的应用

NXT 系列编程手册 Nexim 编

313

8. 完成调整后请按下 [OK] 键。

9. 完成编辑。请选择菜单栏的「文件」- 「完成编辑」。

10. 请在设定读取区域对话框的读取区域 X 及 Y 后，按下［Next］键。请在可以处理的范围内，尽可能将

读取区域的数值设小。
