PRG-NXTSN-006S0 3. 元件数据 NXT 系列编程手册 Nexim 编 229 Vision Type 65 铝电解电容处理（无引脚检查）在元件数据中只输入元件的主体尺寸，不需要输入 Element Information。电极也包含在元件主体尺寸中。元件基准点是元件中心。 Vision Type 66 长方形处理【1608/1005/0603/0402 矩形芯片】（带异常吸取检查）在元件数据中只输入…

3. 元件数据 PRG-NXTSN-006S0

228 NXT 系列编程手册 Nexim 编

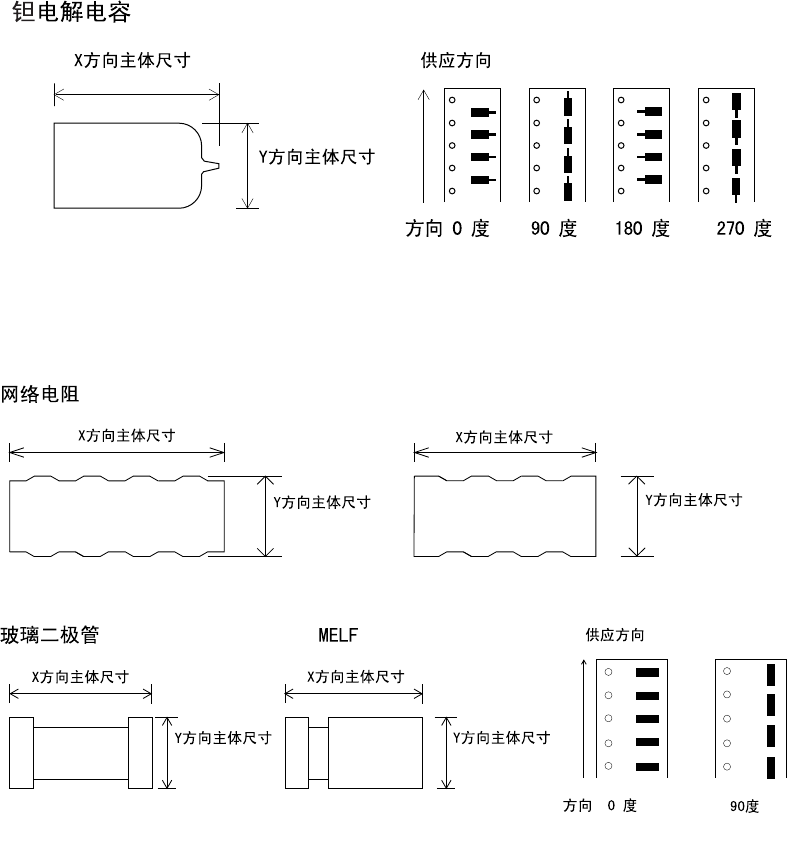

Vision Type 61 钽电解电容处理　

Vision Type 63 钽电解电容处理（附加极性检查）

在元件数据中只输入元件的主体尺寸，不需要输入 Element Information。另外，钽电解电容的突起部分

必须包含在元件主体尺寸中。使用附加极性检查时，就必须在元件数据中正确地输入供应方向。元件基准

点是元件中心。

Vision Type 62 长方形处理【玻璃二极管、网络电阻、MELF】

在元件数据中只输入元件的主体尺寸。不需要输入 Element Information。元件基准点是元件中心。

NXTPRG015S

NXTPRG016S

PRG-NXTSN-006S0 3. 元件数据

NXT 系列编程手册 Nexim 编

229

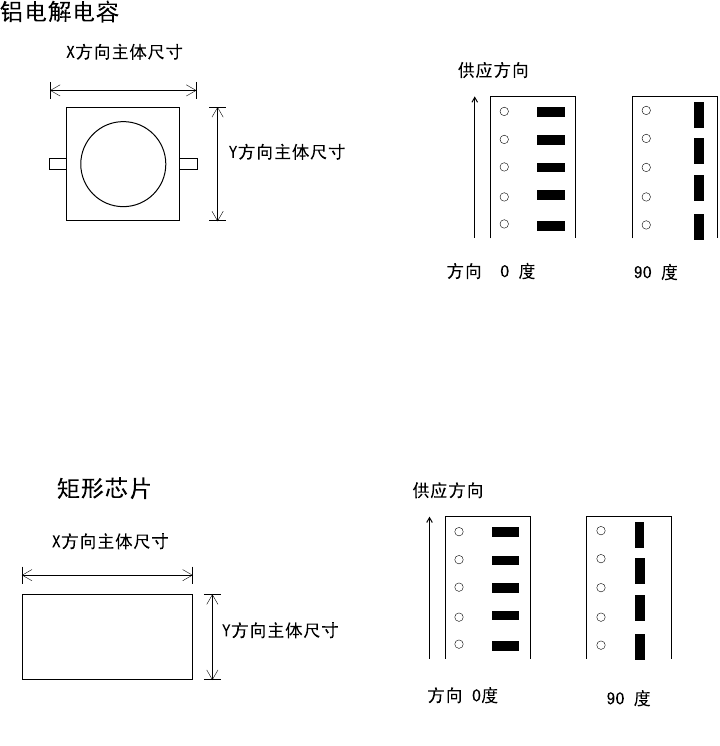

Vision Type 65 铝电解电容处理（无引脚检查）

在元件数据中只输入元件的主体尺寸，不需要输入 Element Information。电极也包含在元件主体尺寸中。

元件基准点是元件中心。

Vision Type 66 长方形处理【1608/1005/0603/0402 矩形芯片】（带异常吸取检查）

在元件数据中只输入元件的主体尺寸，不需要输入 Element Information。元件基准点是元件中心。对元

件是否被斜吸取进行检测。

NXTPRG018S

NXTPRG014S

3. 元件数据 PRG-NXTSN-006S0

230 NXT 系列编程手册 Nexim 编

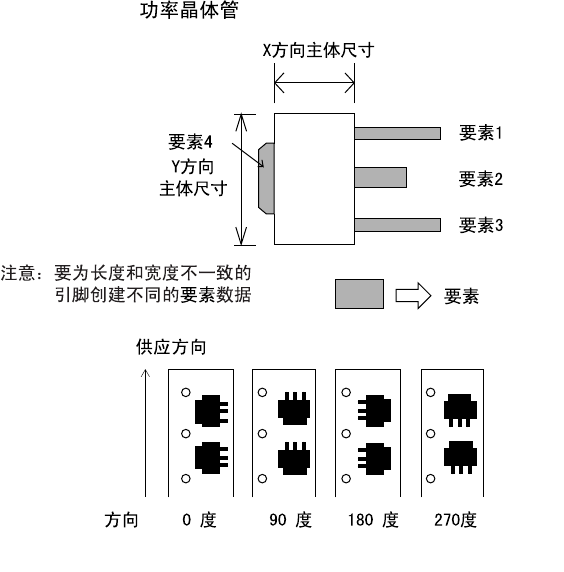

Vision Type 70 (75) 通用引脚处理【功率晶体管、卡座、晶体发射器】

必须在元件数据中输入元件的主体尺寸和 Element Information。另外，对于长度和宽度不同的引脚，定

义不用的要素。Vision Type 70 时，元件基准点是元件主体中心，Vision Type 75 时，元件基准点是元件

中心。如果元件上方的引脚的切口较大，必要时设定为 [ 不进行影像处理 ]。

NXTPRG019S
