PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
107
设定方法

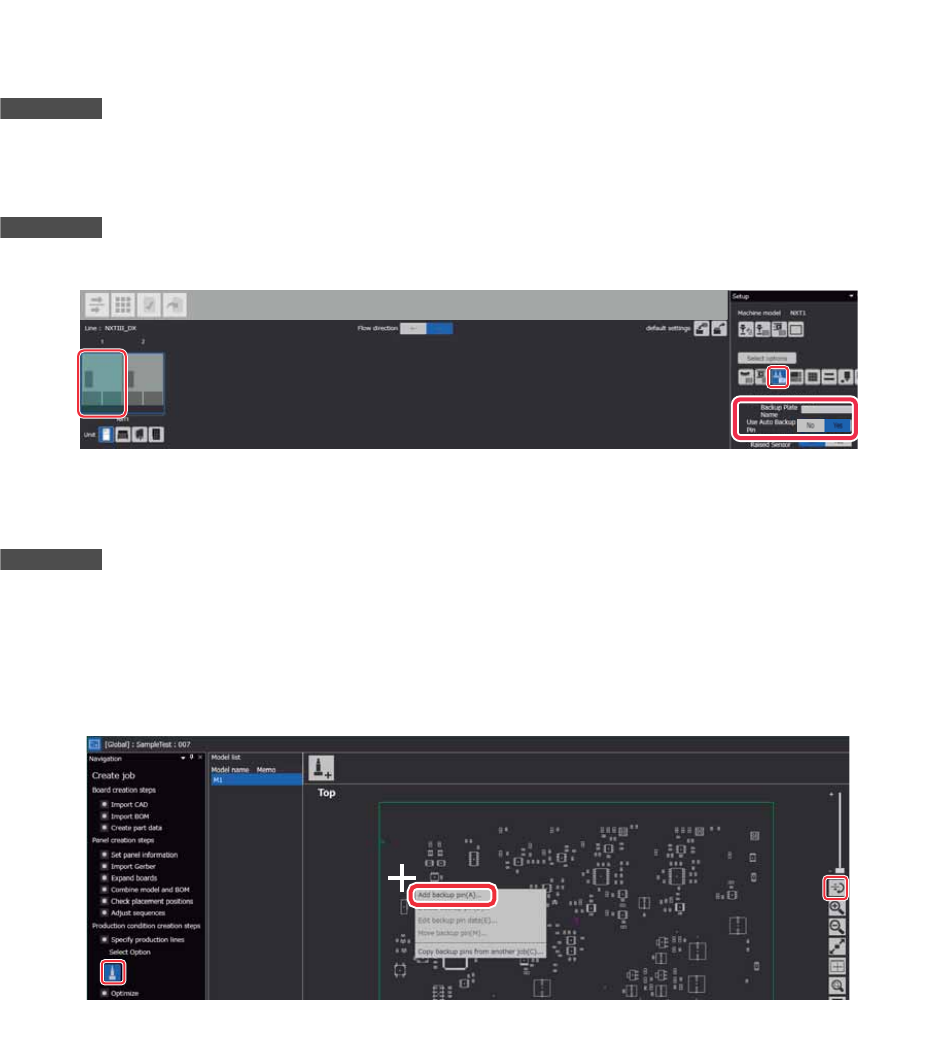

1. 在 [ 生产程序列表 ] 画面的 [ 对象生产线 ] 上选择 “Original Setup”。
2. 选择机器后，在 [Setup] 区域上单击 [ 支撑板 ] 图标。
备注
[Setup] 区域没有显示 [ 支撑板 ] 图标时，单击 [ 选项选择 ] 键，在显示的对话框上选择 [ 支撑板 ] 后单击 [OK] 键。
3. 将 [BackupPlate Property] 的 [Use Auto Backup Pin] 设定为 “Yes”。
备注
使用特殊 Backup Plate 时，请在 [Backup Plate Name] 设定 Backup Plate 名。传输 Job 时显示更换向导。
4. 在 [Navigation] 画面的 [ 生产条件创建步骤 ] 上单击 [BackupPin 编辑 ] 图标。
备注
没有显示 [BackupPin 编辑 ] 图标时，单击 [ 选项选择 ]，在显示的 [ 选项选择 ] 对话框上 [BackupPin 编辑 ] 图标被突出显示后，单击 [OK]
键。
5. 切换 Top 和 Bottom 时，单击 [Top/Bottom 切换 ] 图标。
6. 将指针移到图内要安装支撑销的位置后右击鼠标，从快捷菜单上选择 [BackupPin 的追加 ]。
7. 在 [BackupPin 的追加 ] 对话框上，显示右击鼠标后的位置的 X，Y 坐标。
01PRG-0474E
01PRG-0475E
2. Job 编制器 PRG-NXTSN-006S0
108 NXT 系列 编程手册 Nexim 编

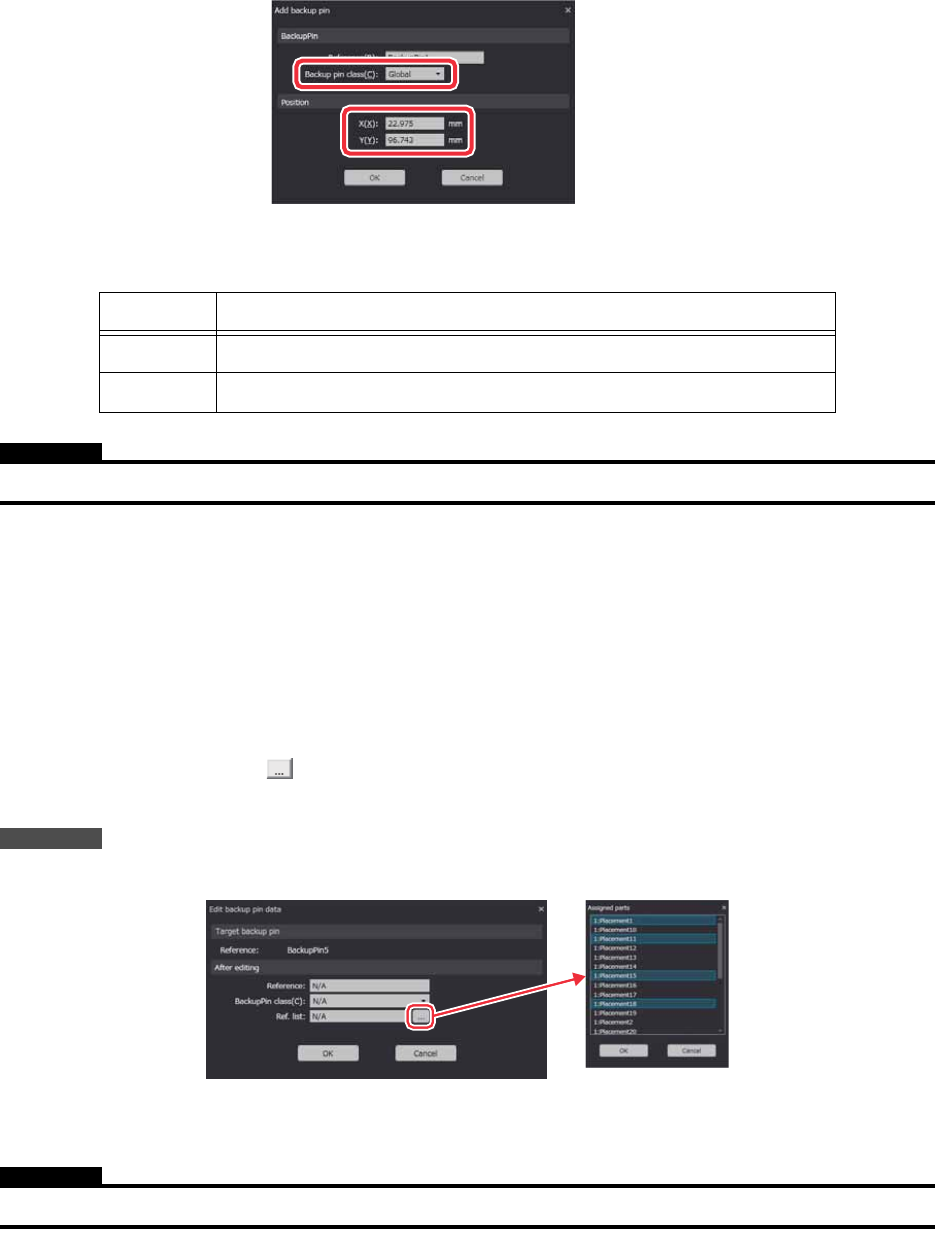

8. 在 [Backup Pin Class] 中设定支撑销的 Level。详细内容参照下表。
注意
设定为 Local Backup 时，需要设定关于 Backup Pin 的元件 Reference No。详细内容请参照步骤 11.。
9. 想要变更初始设定的参考名称时，请单击 [Reference] 文本框内，然后指定新的名称。
10. 单击 [OK] 后，对话框内的信息就会被登录。
11. Backup Pin 设定为 [Local] 时，分配支撑销使用在哪个元件。
a. 在 [Local] 内选择设定的支撑销后右击。
b. 从快捷菜单上选择 [BackupPin 信息的编辑 ]。
c. 单击 [Ref. List] 右侧的 [ ] 键，在 [Select Part] 对话框中选择使用该支撑销贴装的元件后，按下
[OK]。
备注
可以选择显示列表内的多个元件。
12. 反复进行步骤 6. ～ 11.，设定电路板贴装面 （正反面）上要使用的全部的支撑销。
注意
每条轨道最多可以设定 20 个支撑销。
设定值 说明
Global 选择此项目后，所有的模组上都配置 Backup Pin。（初始设定值）
Local 选择此项目后，贴装指定元件的机器及模组上配置 Buckup Pin。
01PRG-0476E
01PRG-0477E
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
109
2.5.21 创建大型电路板的 Job
备注
只有 M6-2 扩展搬运轨道模组才可以对应大型电路板 （X 方向长度超过 534mm 的电路板）。
生产 X 方向超过 534mm 的电路板时，因为通过优化可以自动进行移位搬运的设定，所以，请务必执行优
化。
• 位移搬运在 [ 单元 ]-[Module]-[Property] 上的 [Panel Stopping Position Offset] 内设定。
备注
因为优化时被自动设定，所以不需要输入。
• 贴装元件在 [Insert Order]-[ 元件 ] 标签页的 [Product Index] 内被设定。
备注
因为优化时被自动设定，所以不需要输入。
• 由于将搬运轨道延长部分作为移位搬运进行生产，因此在电路板的传输方向上分割贴装区域。
正向传输时：将电路板的左侧作为第 1 贴装区域，将右侧作为第 2 贴装区域。
逆向传输时：将电路板的右侧作为第 1 贴装区域，将左侧作为第 2 贴装区域。
移位搬运的生产时
请注意以下的 Job 设定。
• 通过电路板边缘进行电路板停止位置补正时，请将电路板边缘顺序配置在电路板的左右两端。
• 使用跳过点位点的电路板跳过功能时，请按照在第 1 贴装区域内进行读取来配置跳过定位点。
• 在 Profiler 中使用电路板 ID 时，请按照在第 1 贴装区域内进行读取来配置电路板 ID 顺序。
• 请按照在第 1 贴装区域内和在第 2 贴装区域内进行读取来配置参照定位点。
注意
虽然能够使用支撑销，但是第 1 贴装区域的支撑销和第 2 贴装区域的支撑销不能对换，因此，在配置时请注意在任一区域内不要与反
面贴装的元件发生干涉。
