PRG-NXTSN-006S0 2. Job 编制器 NXT 系列 编程手册 Nexim 编 167 2.7 优化 对于元件的贴装顺序、供料器配置 、吸嘴配置进行优化。 创建 Job 后，请在执行生产线平衡后进行优化。 2.7.1 以模组单位的优化 1. 在 [ 生产程序列表 ] 画面从 [ 对象生产线 ] 选择进行优化的生产线。 2. 在生产线图上选择作为对象的模 组， 在右击后显示的快捷菜单上选择 [ 进行此模组的优化 ]。 显示 …
2. Job 编制器 PRG-NXTSN-006S0
166 NXT 系列 编程手册 Nexim 编
2.6 生产线平衡
所谓生产线平衡 （Line Balance）是为了使各个机器的负荷 （工作量）均等，把贴装元件分配到机器的功
能。
请根据以下步骤进行生产线平衡。
1. 在 [ 生产程序列表 ] 画面上，从 [ 对象生产线 ] 中选择进行生产线平衡的生产线。

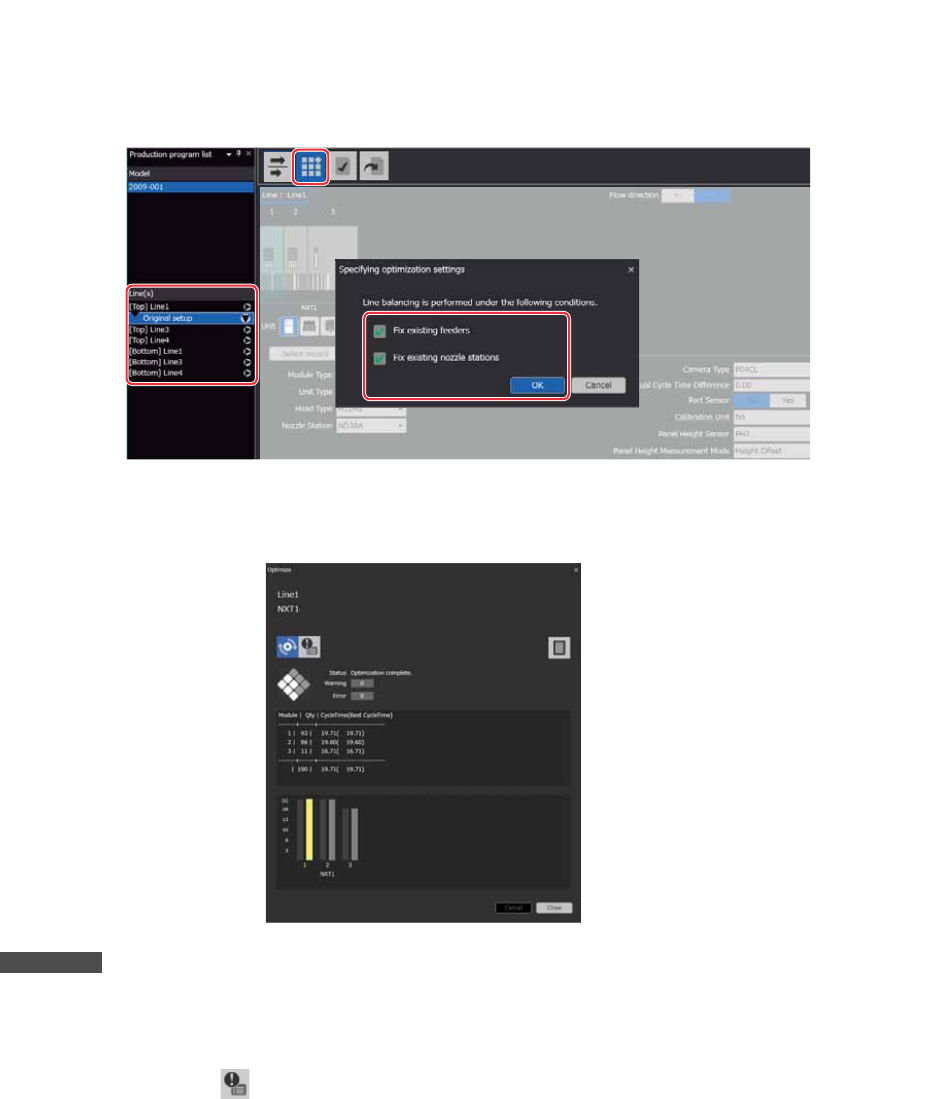

2. 单击 [ 生产线平衡 ] 图标。显示 [ 优化设定 ] 对话框。
3. 在 [ 优化设定 ] 对话框内设定生产线平衡的条件。
4. 设定条件后，单击 [OK]。显示 [ 生产线平衡 ] 对话框，生产线平衡被执行。
备注
单击 [ 取消 ] 键后，停止生产线平衡的执行。
5. 生产线平衡成功时，单击 [ 关闭 ] 键关闭对话框。
6. 出现错误时，单击 [ ]，确认所显示的视窗内的错误内容后，单击 [ 关闭 ] 关闭对话框。修正 Job 后，
重新执行生产线平衡。
执行生产线平衡后进行优化。
01PRG-0507E
01PRG-0508E
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
167
2.7 优化
对于元件的贴装顺序、供料器配置、吸嘴配置进行优化。
创建 Job 后，请在执行生产线平衡后进行优化。
2.7.1 以模组单位的优化
1. 在 [ 生产程序列表 ] 画面从 [ 对象生产线 ] 选择进行优化的生产线。
2. 在生产线图上选择作为对象的模组，在右击后显示的快捷菜单上选择[ 进行此模组的优化]。显示 [ 优化
] 对话框，优化被执行。
备注
单击 [ 取消 ] 键后，停止优化的执行。
3. 优化成功时，单击 [ 关闭 ] 键关闭对话框。
4. 出现错误时，单击 [ ]，确认所显示的视窗内的错误内容后，单击 [ 关闭 ] 关闭对话框。修正 Job 后，
重新执行优化。
01PRG-0510E
01PRG-0511E
2. Job 编制器 PRG-NXTSN-006S0
168 NXT 系列 编程手册 Nexim 编
2.7.2 生产线单位的优化
1. 在 [ 生产程序列表 ] 画面上从 [ 对象生产线 ] 选择进行优化的生产线。
2. 单击 [ 优化 ] 图标。显示 [ 优化设定 ] 对话框。
3. 在 [ 优化设定 ] 对话框上设定生产线平衡的条件。
4. 设定条件后，单击 [OK]。显示 [ 优化 ] 对话框，优化被执行。
备注
单击 [ 取消 ] 键后，停止生产线平衡的执行。
5. 优化成功时，单击 [ 关闭 ] 键，关闭对话框。
6. 出现错误时，单击 [ ]，确认所显示的视窗内的错误内容后，单击 [ 关闭 ] 关闭对话框。修正 Job 后，
重新执行优化。
01PRG-0512E
01PRG-0513E
