5.2.2 不定形基准定位点的影像处理试验
进行创建定位点的影像处理试验。

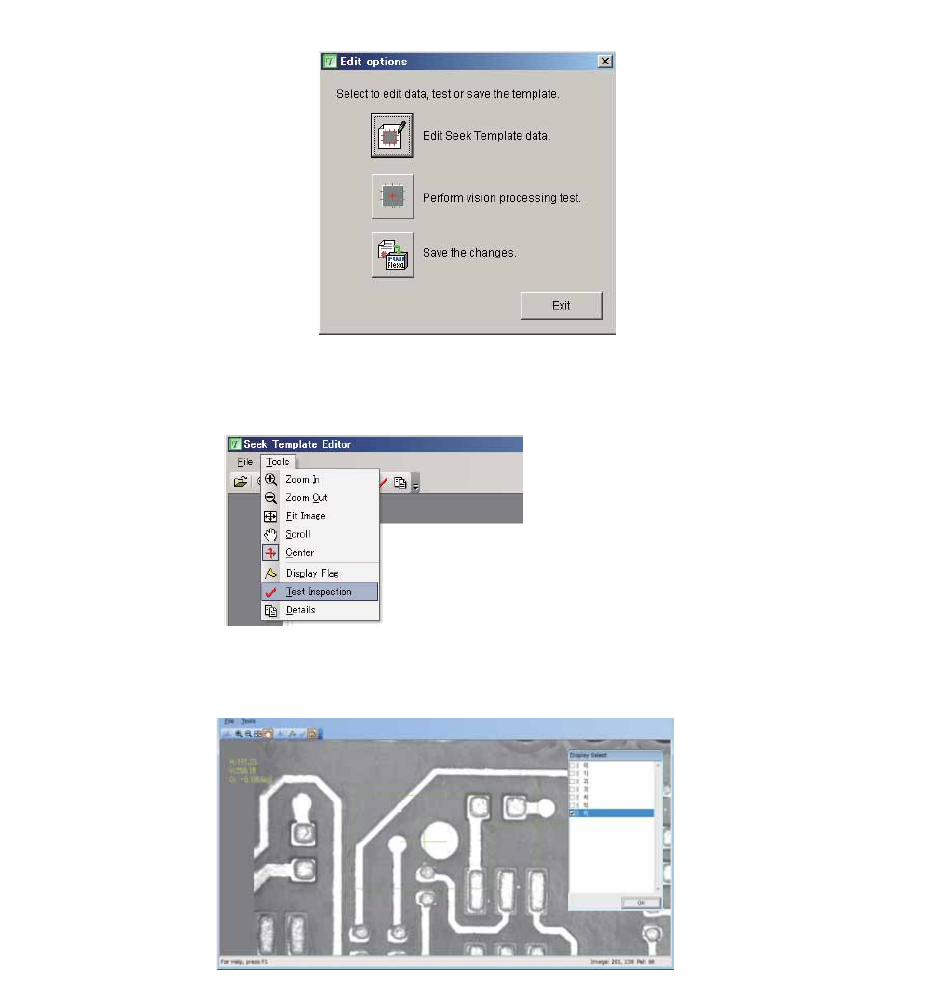

1. 请在编辑内容选择对话框内按下 [ 进行影像处理试验。] 键。
2. 请选择菜单栏内的 「工具」- 「实行试验处理」。
a. 影像处理成功时显示以下的处理结果。
33TOP-0065E
33TOP-0051E
01PRG-0365-E
PRG-NXTSN-006S0 5. 其他的应用
NXT 系列 编程手册 Nexim 编
309

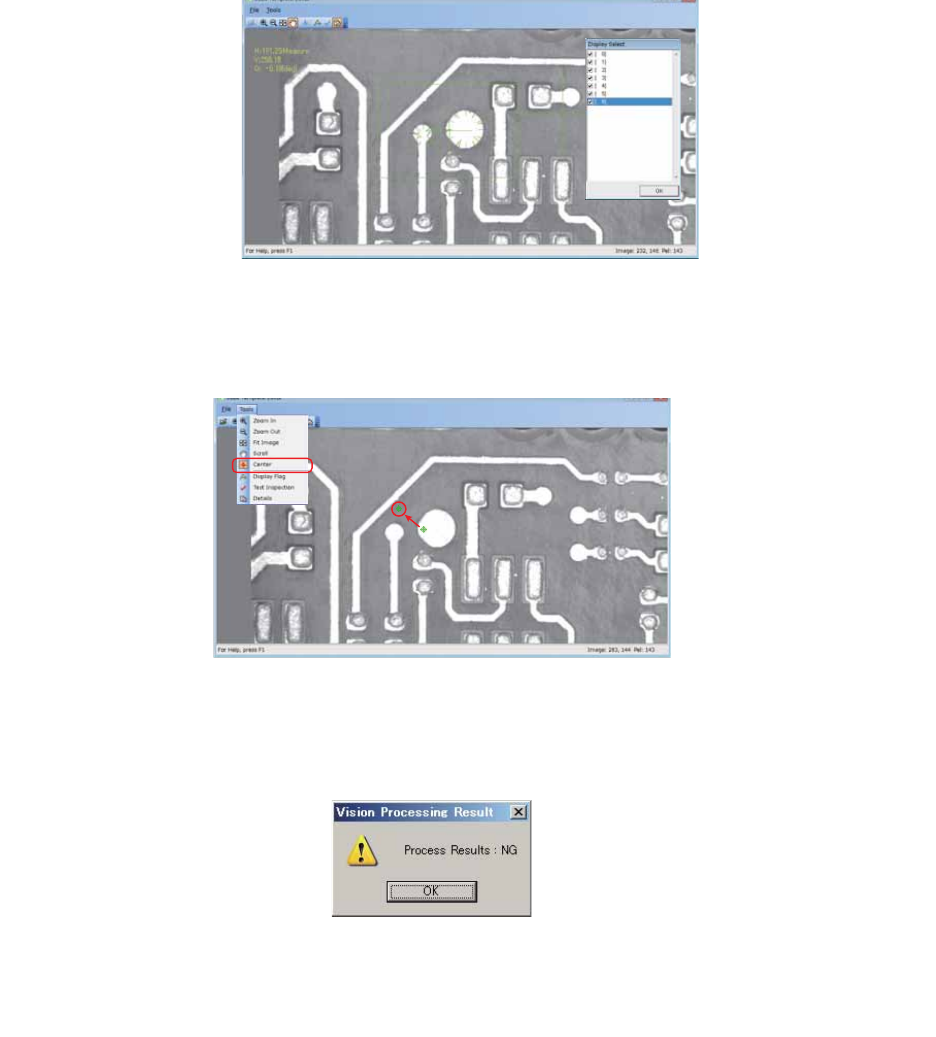

b. 可在显示选择对话框内，通过选择检查 BOX，参照详细的影像处理结果。
3. 请移动读取区域的中心 （Center Marker），反复进行影像处理试验。
a. 选择菜单栏的 [ 工具 ] - [ 中心的设定 ] 后，将 Center Marker 拖放到任意位置。
b. 请选择菜单栏的 「工具」- 「实行试验处理」。
4. 影像处理失败时，显示错误对话框。
5. 影像处理失败时，请进行定位点数据的调整。详细内容请参照 「5.2.4 不定形基准定位点数据的调
整」。
6. 完成影像处理试验后，请关闭画面。
01PRG-0366-E
01PRG-0367-E
33TOP-0053E
5. 其他的应用 PRG-NXTSN-006S0
310 NXT 系列 编程手册 Nexim 编
5.2.3 不定形基准定位点数据的更新
请更新创建的不定形基准定位点数据。

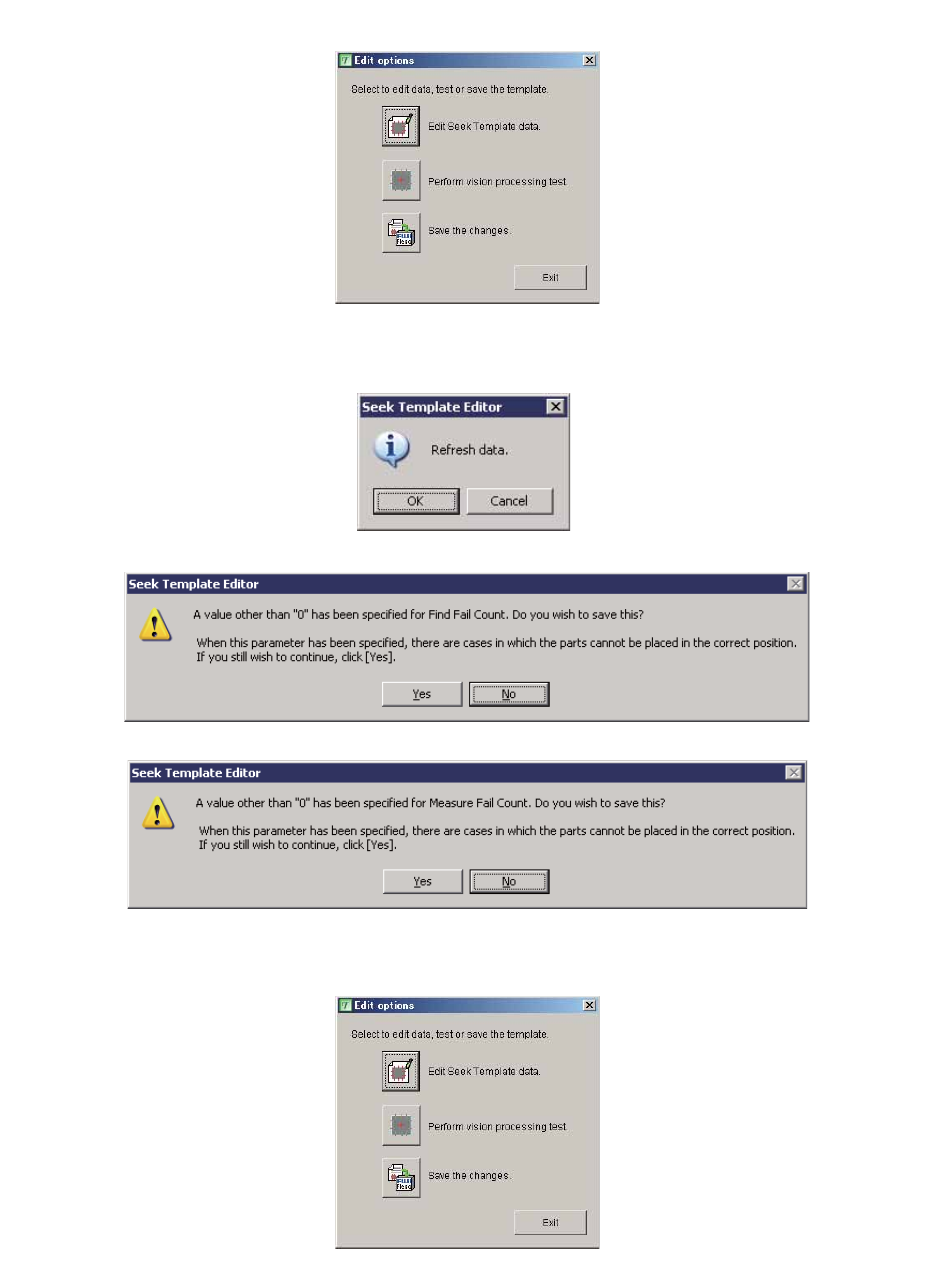

1. 请在编辑内容选择对话框内，按下 ［更新数据。］键。
2. 显示以下的对话框，请按下 ［OK］键。
3. 请在编辑内容选择对话框内按下 ［完成］键。
33TOP-0065E
33TOP-0054E
33TOP-0055E
33TOP-0056E
33TOP-0065E
