跳过机器上的子电路板
1. 在载入批量生产的子电路板跳过对象的电路板之前，请在确认最初模组内没有残留电路板后按下
CYCLE STOP 停止生产。

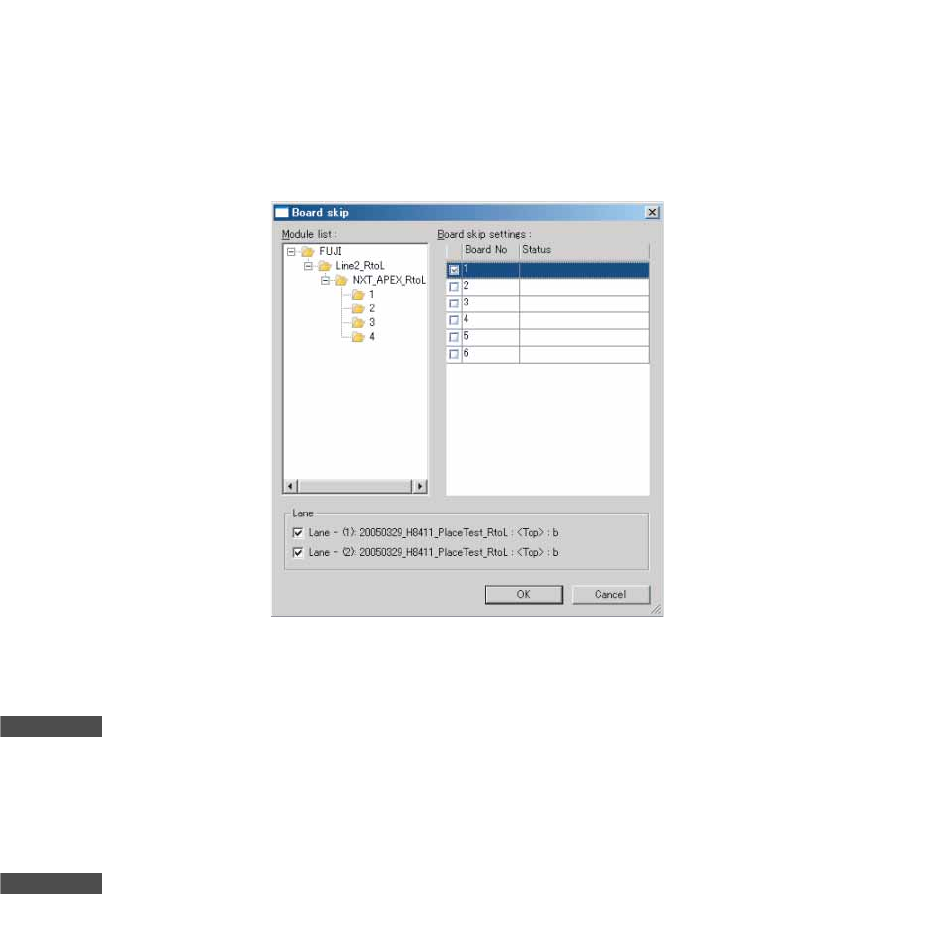

2. 启动 MEdit，从 [Tool] 菜单中选择 [Board skip]。显示 [Board skip] 对话框。
3. 选择工厂、生产线、NXT-2/NXT-2c 机器，然后从 [Module list] 中选择第一个模组。[Board skip
settings] 列表中将显示可用子电路板和通道列表。
4. 选择要跳过的通道和子电路板的复选框。
备注
通过使用 [Shift] 或 [Ctrl] 键可以选择多个子电路板的复选框。首先按住 [Shift] 或 [Ctrl] 键，然后左击希望选择的子电路板，这些子电路板将
以加亮显示。然后松开 [Shift] 或 [Ctrl] 键，选择任何一个加亮显示的子电路板的复选框。这样就能自动选择所有加亮显示的子电路板的复选框
了。
5. 单击 [OK] 应用跳过设置，然后关闭 MEdit。
备注
新的跳过设置只应用于那些在设置完成后才载入模组的电路板。
6. 开始生产，装载要应用拼版跳过的电路板。
当子电路板指定为跳过后，跳过的子电路板将显示在模组的操作面板中。确认要跳过的子电路板是正确的。
当转换到要生产先前跳过的子电路板的生产批量时，请务必取消跳过设置。
NXTEJM001E
5. 其他的应用 PRG-NXTSN-006S0
274 NXT 系列 编程手册 Nexim 编
5.1.10 跳过供料器
使用该功能来跳过某个供料器中的所有元件。该功能允许在元件料尽不可用的情况下完成电路板的生产。
使用该功能时需要注意以下几点。
• 元件被跳过时，在不贴装跳过元件的情况下完成电路板生产。
• 该功能只用于确实有必要跳过某个元件 （例如某个元件料尽并可以在接收到新元件后的某个时间
贴装电路板）的情况中。
• 该功能的使用对象是生产线管理者。
跳过模组上的供料器
1. 生产期间如果元件耗尽，机器就会处于 “recovery up” 状态等待元件供应。如果供应了不可用的元
件，请执行以下步骤。
2. 按下相关模组的 CYCLE STOP 来停止模组的生产。
3. 启动 MEdit，从 [Tool] 菜单中选择 [Feeder skip]。显示 [Feeder skip] 对话框。
4. 选择工厂、生产线、NXT-2/NXT-2c 机器，然后在 [Module list] 中选择模组。[Feeder skip settings]
列表中将显示可用供料器列表。
5. 选择带有要跳过元件的供料器的复选框。
备注
通过使用 [Shift] 或 [Ctrl] 键可以选择多个供料器的复选框。首先按住 [Shift] 或 [Ctrl] 键，然后左击希望选择的供料器，这些供料器将以加亮
显示。然后松开 [Shift] 或 [Ctrl] 键，选择任何一个加亮显示的供料器的复选框。这样就能自动选择所有加亮显示的供料器的复选框了。
6. 单击 [Set] 应用跳过设置，然后关闭 MEdit。
备注
如果为已跳过的元件设置了 “place before”，则 “place before” 设置无效。同时与 “place before” 设置相关的两个供料器也被跳过。
7. 按下相关模组的 START 重新启动生产。在不从跳过供料器位置进行贴装元件的情况下继续进行生产。
备注
为了继续生产，可以不必在跳过位置上装载供料器。但是如果料盘元件在料盘单元 -L 上跳过，则需要在跳过位置上装载一个空托盘。
所有供料器位置的 LED 灯都为跳过供料器位置亮起。对于料盘元件，元件料尽向导屏幕中的跳过位置是白
色编号，元件注释文本是灰色。
PRG-NXTSN-006S0 5. 其他的应用
NXT 系列 编程手册 Nexim 编
275
清除模组上供料器的跳过设置
1. 按下装载有跳过元件模组前面一个模组的 CYCLE STOP （阻止其他新的电路板被载入下一个模组
中 ）。
2. 直到跳过供料器模组上的所有电路板都被卸载后，按下模组上的 CYCLE STOP。
3. 启动 MEdit，然后从 [Tool] 菜单中选择 [Feeder skip]。显示 [Feeder skip] 对话框。
4. 选择工厂、生产线、NXT-2/NXT-2c 机器，然后从 [Module list] 中选择模组。[Feeder skip settings]
列表中将显示可用供料器列表。
5. 清除带有要跳过元件的供料器的复选框。
6. 单击 [Set] 应用清除跳过设置，然后关闭 MEdit。
备注
如果为已跳过的元件设置了 “place before”，则 “place before” 设置无效。同时与 “place before” 设置相关的两个供料器也被跳过。
7. 向指定位置的模组中装载新元件。
8. 按下模组上的 “START” 重新启动生产。继续生产并且贴装新供应的元件。
