2.5.31 有关极小尺寸角芯片元件在倾斜状态下被吸取的检测
对吸取的元件使用侧面识别 IPSG，检测极小尺寸的角芯片元件的倾斜吸取可防止元件贴装偏移。
必要的器材
适用机器
• NXT-3、NXT-3c
单元
• IPSG 搭载工作头
设定方法
1. 请显示 [ 生产程序列表 ] 画面并 [ 对象生产线 ] 中选择生产线。
2. 请在生产线的图中选择对象模组。
3. 请在 [ 单元 ] 中点击 [Module] 图标。

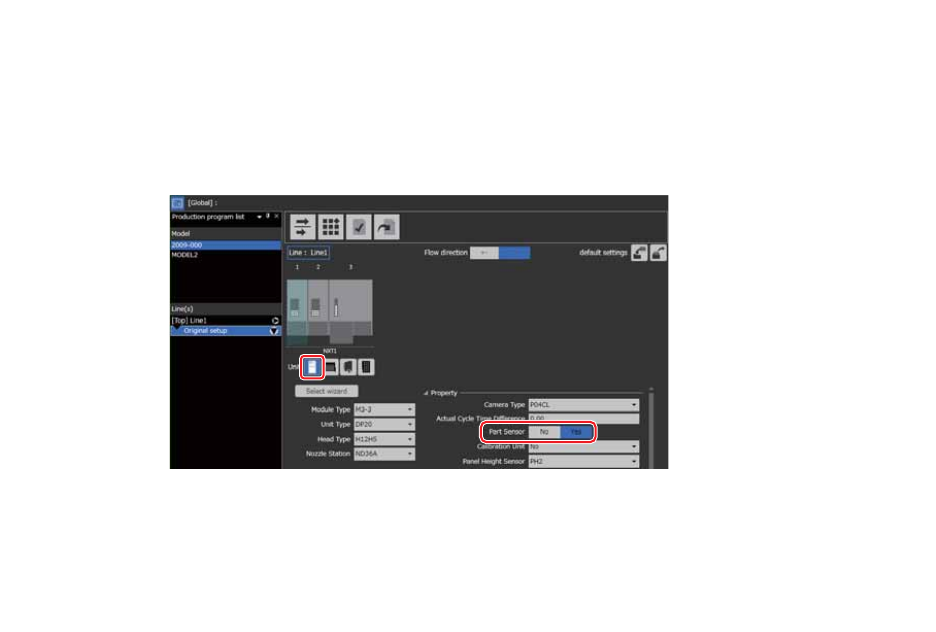

4. 请将 [Property] 的 [Part Sensor] 设定为 “Yes”。
5. 请在 [ 元件数据 ] 画面中点击 [ 元件号码 ]，并双击对象元件号码。将显示 [ 元件号码编辑器 ]
6. 请在 [ 元件号码编辑器 ] 中选择 [ 基本设定步骤 ]-[ 其他的设定 ]，并将属性区域的 [Skew Check] 设定为
“Yes”。
7. [Skew Tolerance] 中设定判断元件是否以倾斜的状态被吸取的公差值。
• 推荐设定值为 6 ～ 8。
• 设定值为 0.0 时根据每个元件尺寸的推荐数值进行动作。
01PRG-0564E
2. Job 编制器 PRG-NXTSN-006S0
142 NXT 系列 编程手册 Nexim 编
01PRG-0565E
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
143
2.5.32 动态 BOX 生产
在同一电路板上，仅在电路板参照点 （Reference）指定的特定位置上贴装不同元件，使用 1 个 Job 进行
多种产品生产的功能。
必要器材
对象机器
• NXT-3、NXT-3c
必要设定
• 机器功能设定
• Job 创建
• 动态 BOM 变更文件的准备
限制事项
• 使用此功能时，电路板上必须有先头模组可以读取的电路板 ID （GL 定位点）。
装置功能设定的设定方法
请将机器功能设定的 [ 主机连动功能设定 ]-[ 动态 BOX 变更功能设定 ] 项目设定为 ” 使用 ”。
