1. 系统布局 PRG-NXTSN-006S0 8 NXT 系列 编程手册 Nexim 编 1.3.2 系统构成的编辑 新创建方法 1. 从生产线构成创建区域上部的标 签页上选择要编辑系统构成的工厂 。选择的标签页被突出显示。 2. 在生产线构成创建区域上选择进 行系统构成的生产线。选择的生产 线被蓝色框围住。 3. 从 [ 构成要素 ] 区域的 [Syste m] 群上选择系统的图标后拖放扫生产线构成 创建区域。 生产线构成创建区 域…
PRG-NXTSN-006S0 1. 系统布局
NXT 系列 编程手册 Nexim 编
7

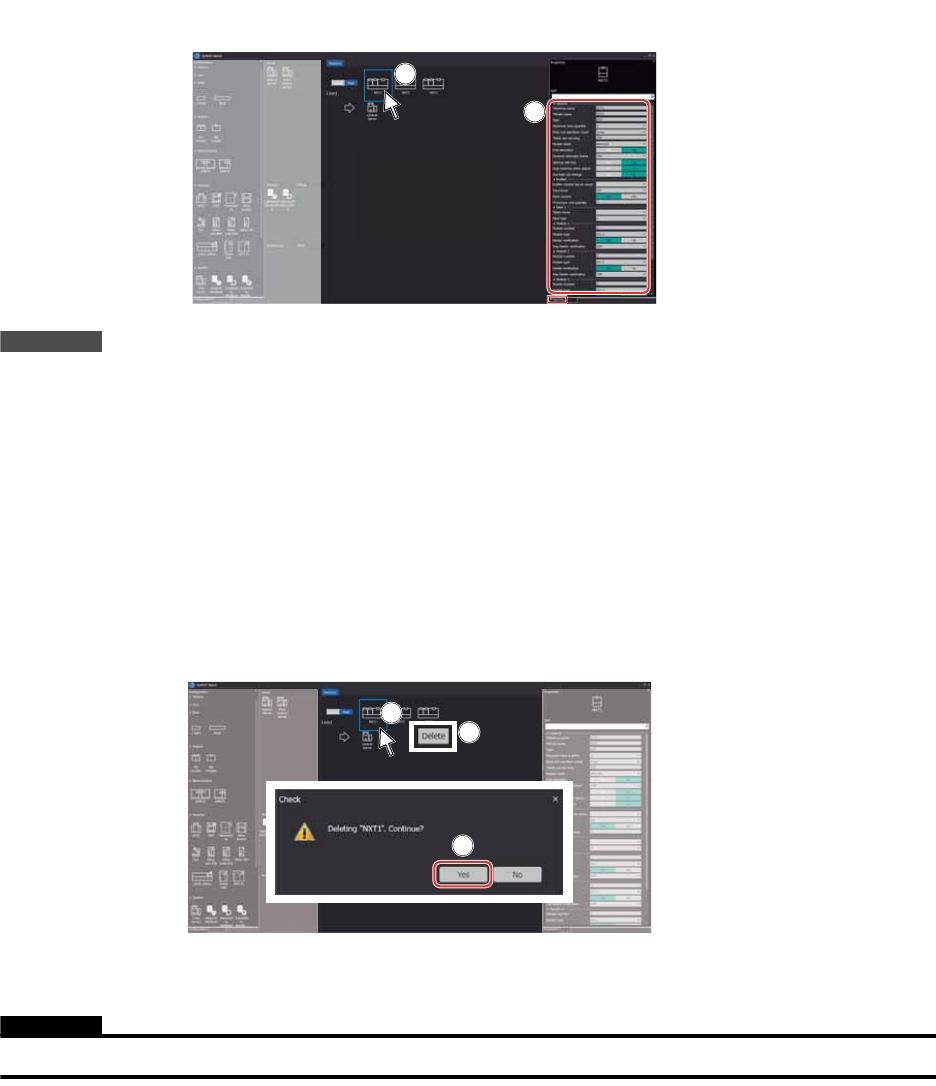

3. 在 [ 属性 ] 区域上变更各个参数。
备注
没有显示在 [ 属性 ] 区域时，选择 [ 履歴 ] 区域下部的 [ 属性 ] 标签页。
4. 保存变更的参数时，选择 [ 构成要素 ] 区域下部的 [ 指令 ] 标签页后，单击 [ 更新 ] 图标。
机器的删除方法
NXT 时，不能以模组单位进行删除。请删除基座。
1. 在生产线构成创建区域上选择要删除的机器。选择的机器被蓝色框围住。
2. 右击选择的机器后显示菜单。选择 [ 删除 ] 后显示确认对话框。
3. 单击确认对话框内的 [ 是 ]。步骤 1. 中选择的机器被删除。
4. 选择 [ 构成要素 ] 区域下部的 [ 指令 ] 标签页后，单击 [ 更新 ] 图标。
注意
不执行 [ 更新 ] 时工厂不被删除。
01PRG-0414E
1
2
01PRG-0415E
2
1
3
1. 系统布局 PRG-NXTSN-006S0
8 NXT 系列 编程手册 Nexim 编
1.3.2 系统构成的编辑
新创建方法
1. 从生产线构成创建区域上部的标签页上选择要编辑系统构成的工厂。选择的标签页被突出显示。
2. 在生产线构成创建区域上选择进行系统构成的生产线。选择的生产线被蓝色框围住。
3. 从[构成要素]区域的[System]群上选择系统的图标后拖放扫生产线构成创建区域。生产线构成创建区
域内新的系统被创建。
4. 反复进行步骤 3.，对生产线追加必要系统。
5. 排列系统时，在生产线构成创建区域上选择要移动的系统后，拖放到要移动的位置。
6. 保存创建的生产线构成时，选择 [ 构成要素 ] 区域下部的 [ 指令 ] 标签页后，单击 [ 更新 ] 图标。
参数变更方法
1. 从生产线构成创建区域上部的标签页上选择包含要变更参数的系统的工厂。选择的标签页被突出显
示。
2. 选择变更参数的系统。选择的系统被蓝色框围住。
3. 在 [ 属性 ] 区域上变更各个参数。
备注
没有显示在 [ 属性 ] 区域时，选择 [ 履歴 ] 区域下部的 [ 属性 ] 标签页。
4. 保存变更的参数时，选择 [ 构成要素 ] 区域下部的 [ 指令 ] 标签页后，单击 [ 更新 ] 图标。
删除方法
1. 在生产线构成创建区域上选择要删除的系统。选择的系统被蓝色框围住。
2. 右击选择的系统后显示菜单。选择 [ 删除 ] 后显示确认对话框。
3. 单击确认对话框内的 [ 是 ]。步骤 1. 中选择的系统被删除。
4. 选择 [ 构成要素 ] 区域下部的 [ 指令 ] 标签页后，单击 [ 更新 ] 图标。
注意
不执行 [ 更新 ] 时工厂不被删除。
PRG-NXTSN-006S0 1. 系统布局
NXT 系列 编程手册 Nexim 编
9

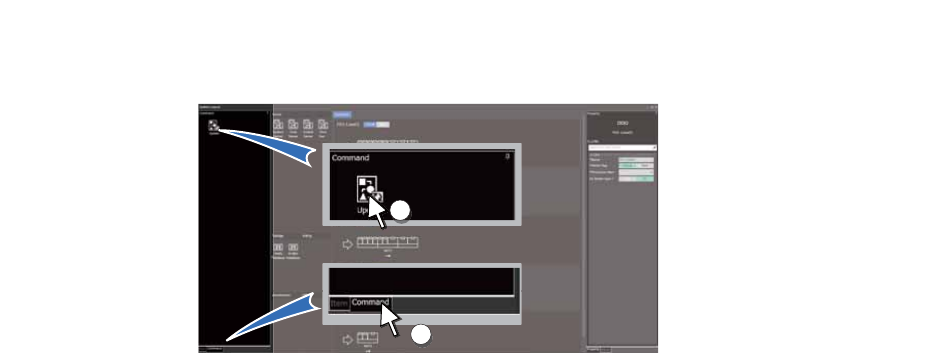

1.4 设定的更新
设定系统布局后，请进行设定内容的更新。
1. 选择 [ 构成要素 ] 区域下部的 [ 指令 ] 标签页。显示变为 [ 指令 ] 区域。
2. 单击 [ 指令 ] 区域的 [ 更新 ] 图标。
30SET-0252
1
2
