PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
87
使用了托架的电路板时，从 [Panel Information] 的 [Thickness] 和 [Pallet Thickness] 以 Z0 基准看时，如
果 [Panel Warp Property] 大于 Z0±2.0，在数据检查中会发生异常。

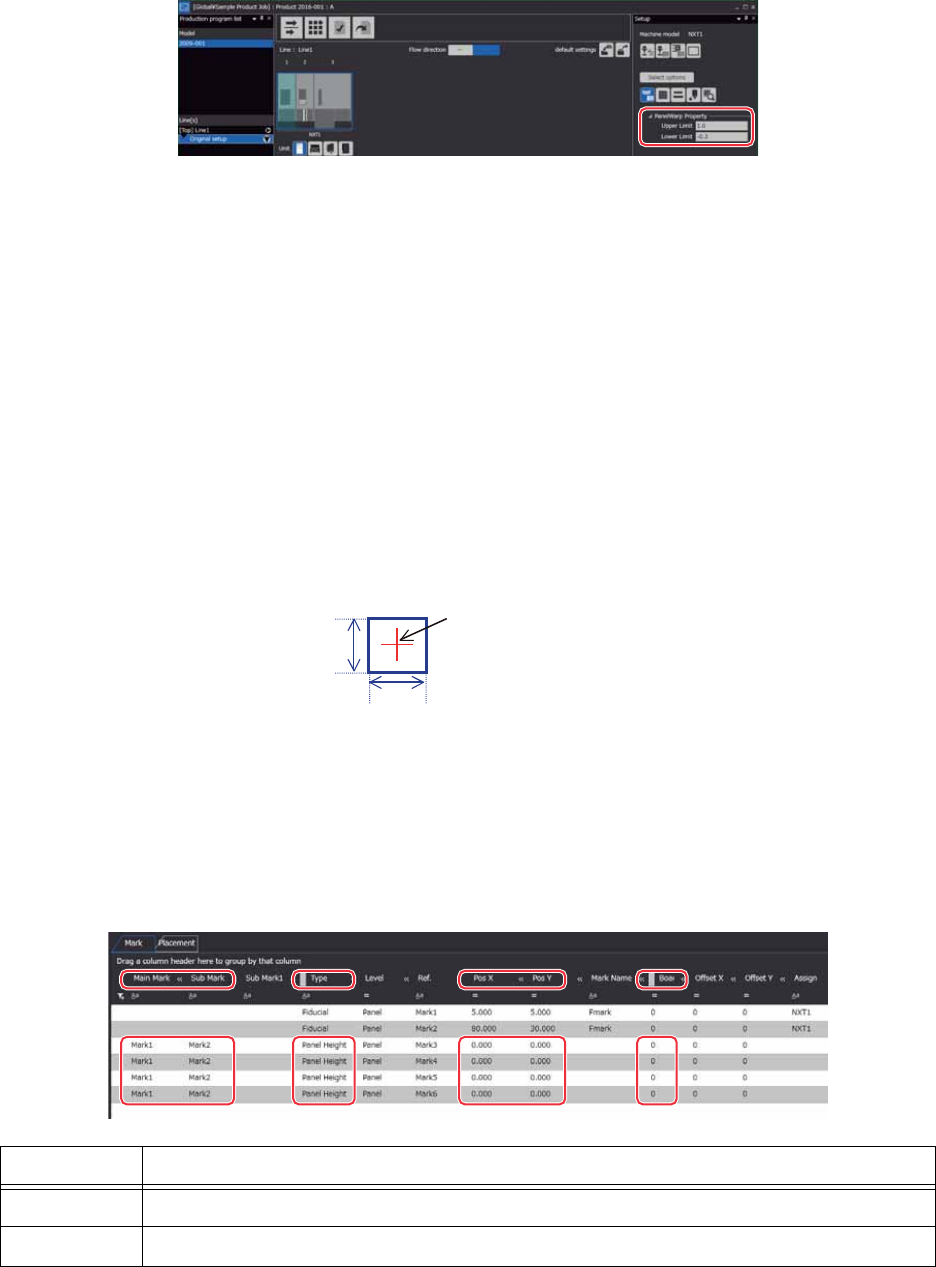

电路板高度定位点的设定
进行电路板高度定位点的类型和坐标的相关设定。
1. 在 Job 编辑器选择 [ 电路板创建步骤 ]-[ 顺序调整 ] 后，选择 [ 定位点 ] 标签页。
2. 切换 Top 和 Bottom 时，单击 [Top/Bottom 切换 ] 图标。
3. 选择 [ 定位点 ] 标签页后，显示定位点顺序。
4. 在 [Type] 设定为 “Panel Height” 的各行顺序上，设定以下的项目。
[Upper Limit]： 设定电路板翘曲的从电路板上面开始的上限方向的公差值
输入范围： 0 ～ 2.0mm
Default 值： 1.0mm
[Lower Limit]： 设定电路板翘曲的从电路板上面开始的下限方向的公差值
输入范围： -2.0 ～ 0mm
Default 值： -0.3mm
项目名 设定内容
Board 指定 0 （全局定位点）或者子电路板号码 （本地定位点）
Type 指定 Panel Height。
01PRG-0498E
1mm
ᣛᅮЁᖗԡ㕂തᷛ
35*6
1mm
01PRG-0499E
2. Job 编制器 PRG-NXTSN-006S0
88 NXT 系列 编程手册 Nexim 编
注意
• 主定位点和副定位点不能参照相同的基准定位点。
• 主定位点和副定位点不能参照不同的子电路板号码的基准定位点。
注意事项
• 电路板高度定位点的设定1 个都没有设定时，即使将电路板高度传感器类型设定为None以外，电路
板高度检测的功能也无效。
• 电路板高度定位点的总数超出 36 个定位点时，在数据检查中会出现异常。
• 不要在机上 PAM 测定的 Job 中将电路板高度检测功能设定为有效。
生产多块子电路板的电路板时
各个子电路板存在电路板高度差的情况
电路板高度定位点的设定方法
在 1 块子电路板设定 3 点以上的测定点。
对于子电路板数较多的电路板，1 块子电路板上能够设定的测定点数存在限制。请参照下表进行设定。
备注
按照子电路板单位设定测定点时，测定点的总数请设定为 1000 点以下。
注意事项
对于没有围住的贴装点，使用最近的测定点进行补正。

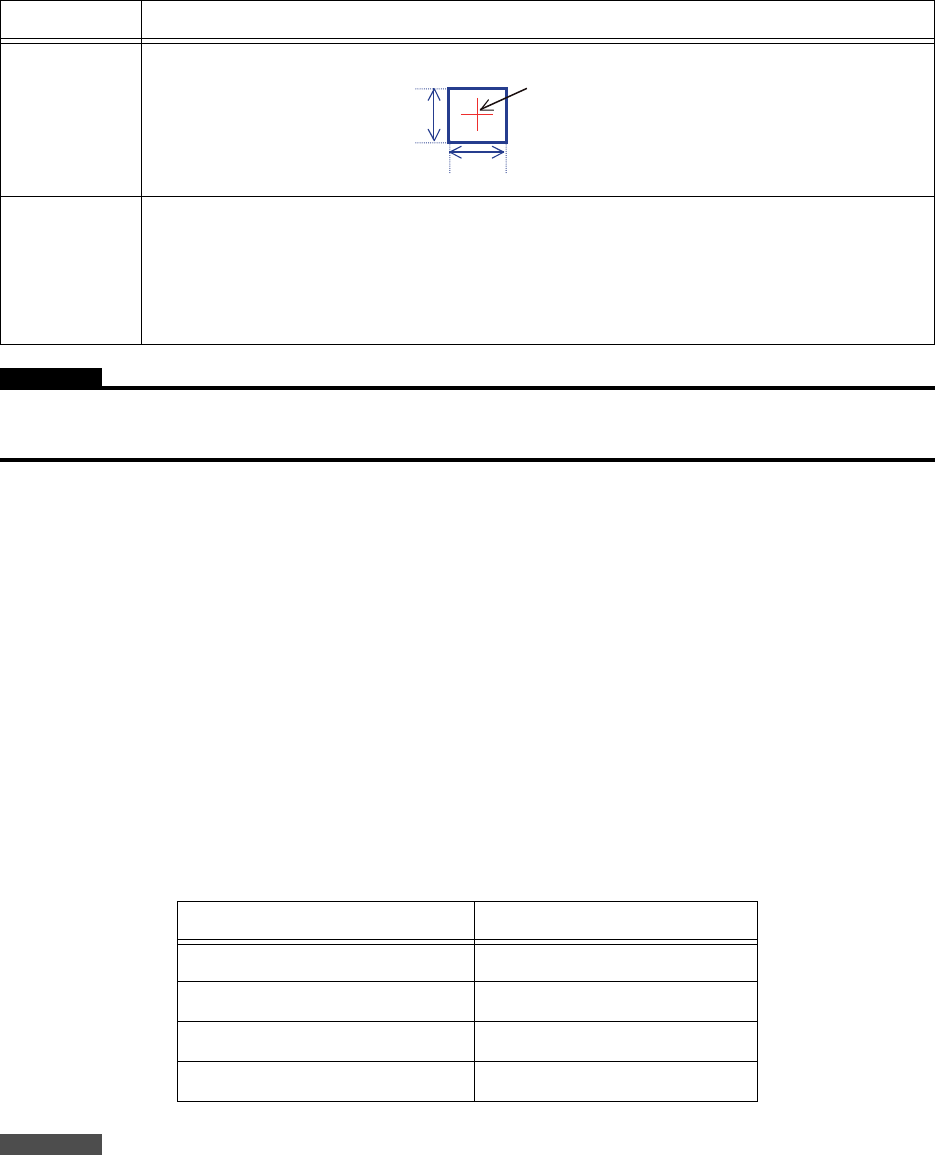

Pos X, Pos Y 指定电路板高度测定区域的中心坐标。
Main Mark,
Sub Mark
按照全局定位点 （子电路板号码 0）创建电路板高度定位点时，请在主定位点，副定位
点中设定成参照子电路板号码 0 的基准定位点。
按照本地定位点 （子电路板号码 1 ～）创建电路板高度定位点时，请在主定位点，副定
位点中设定成参照相同子电路板号码的基准定位点。或者，设定成参照子电路板号码 0
的基准定位点。
子电路板数 最大能够设定数
50 子电路板以下 最大能够设定 9 点
51 ～ 250 子电路板 最大能够设定 4 点
251 ～ 500 子电路板 最大能够设定 2 点
501 子电路板以上 只能设定 1 点
项目名 设定内容
1mm
ᣛᅮЁᖗԡ㕂തᷛ
35*6
1mm
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
89
此外，如果一块子电路板的 1 处发生电路板翘曲公差范围外异常时，整个电路板作为除外对象。
各子电路板不存在电路板高度差的情况
电路板高度定位点的设定方法
无论是在子电路板内还是在子电路板外，请在合适位置设定电路板高度定位点。 （设定方法与不是多子电
路板的电路板相同。）

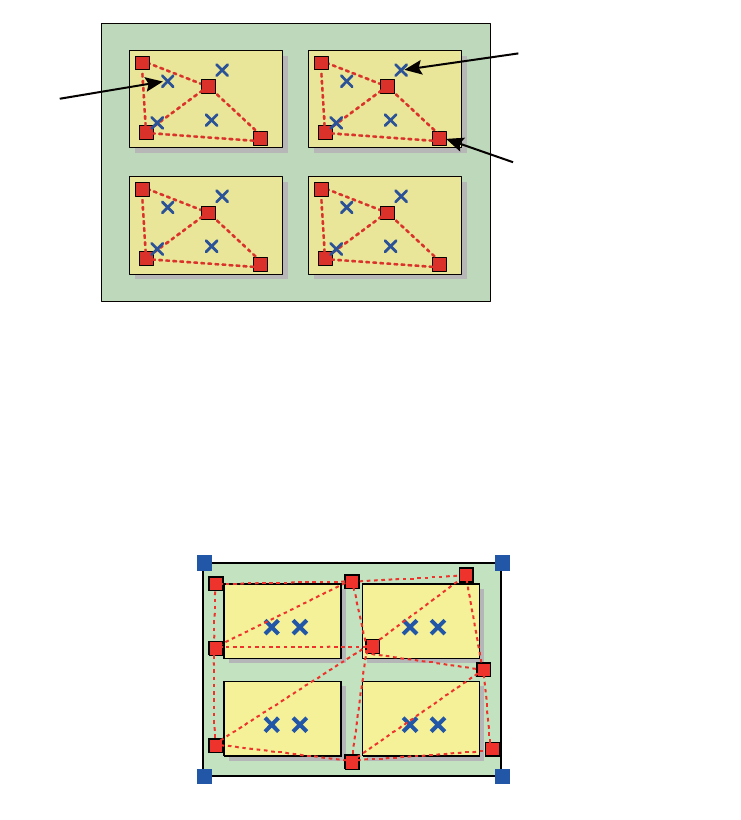

01NST-0183Sa
基准导轨侧
从属导轨侧
贴装点
测定点
使用最近的测定点进行补正
35*6
①③
②
④
䆒ᅮ՟
