2. Job 编制器 PRG-NXTSN-006S0 74 NXT 系列 编程手册 Nexim 编 在 [Assinged parts] 对话框上选择定位点后突出显示。单击 [OK] 后完成登录。 01PRG-0506E
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
73
2.5.13 使用 Group board skip 功能
在 Group board skip 功能中登录 Board skip mark 后，只读取有 Board skip mark 的电路板。
通过此功能可以减少 Board skip mark 读取点数，缩短生产时间。
设定 Group board skip
1. 在 [ 生产程序列表 ] 画面上选择 [Job 信息 ]-[Coordinate]。
2. 选择 [ 定位点 ] 标签页后，设定 Board skip 定位点以及群 Board skip 定位点的坐标。
备注
[Type] 被设定为 “Skip”，[Level] 被设定为 “Board” 或者 “Group” 的顺序为对象。

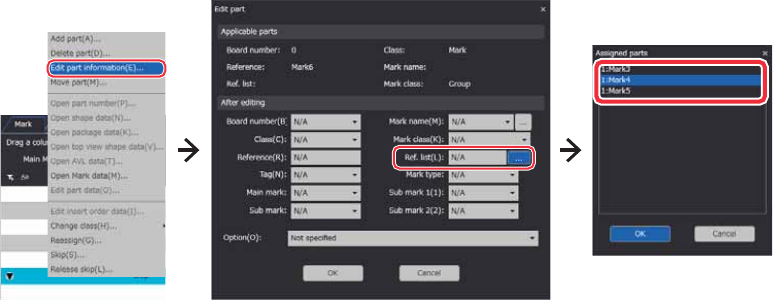

3. 选择群 Board skip 定位点坐标后右击，从显示的快捷菜单内选择 [ 元件信息的编辑 ]。
4. 在[元件信息的编辑]对话框上单击[Ref List(L):]的[...]，在显示的[Assinged parts]对话框上登录Board
skip 定位点。

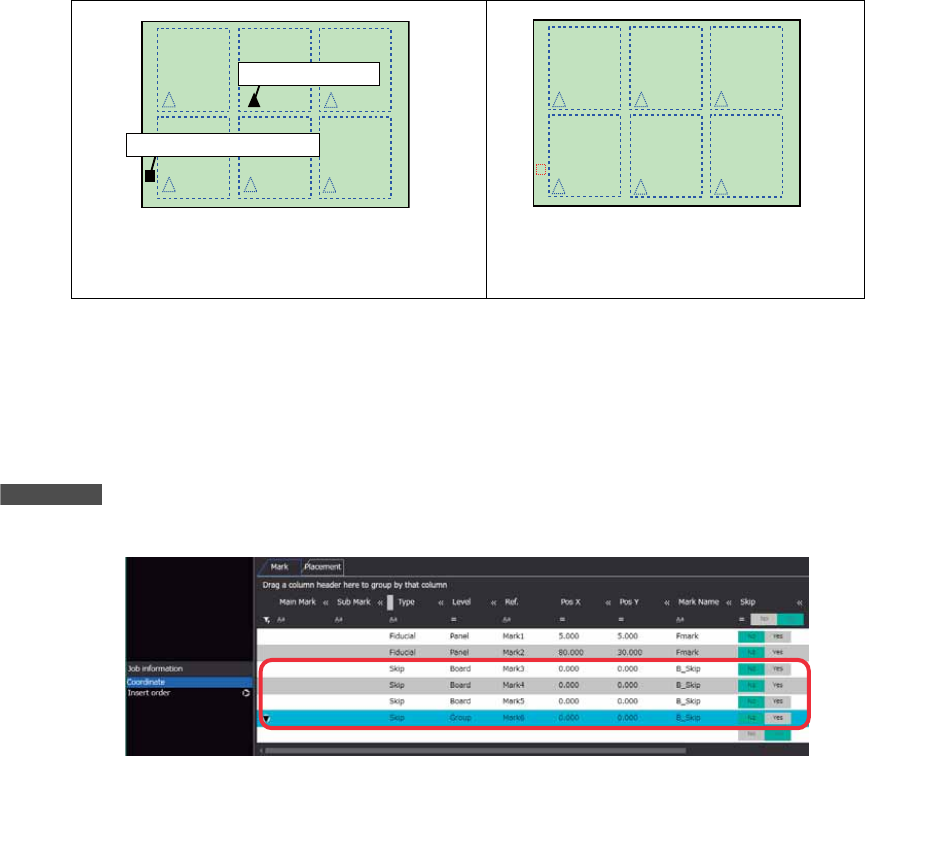

有 Group board skip mark 时就会读取
Board skip mark。
没有 Group board skip mark 时就不会
读取 Board skip mark。
01PRG-0311
Group Board Skip Mark
Board Skip Mark
01PRG-0312
01PRG-0505E
2. Job 编制器 PRG-NXTSN-006S0
74 NXT 系列 编程手册 Nexim 编
在 [Assinged parts] 对话框上选择定位点后突出显示。单击 [OK] 后完成登录。
01PRG-0506E
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
75
2.5.14 使用电路板停止位置补正功能时
电路板停止位置补正功能是使电路板的停止位置稳定的补正功能。
电路板停止位置补正功能包括电路板停止位置学习功能、通过读取 F 定位点的补正功能以及通过读取电路
板边界的补正功能。
使用此功能要在辅助软件的机器功能设定中设定使用电路板停止位置补正功能。
进行使用电路板边界的停止位置补正时，需要安装低反射板。
详细内容请参照 「System Reference」。
如果 F 定位点的位置精度参差不齐时，可能不能使用通过读取 F 定位点的电路板停止位置补正功能及电路
板停止位置学习功能。
电路板停止位置补正的设定

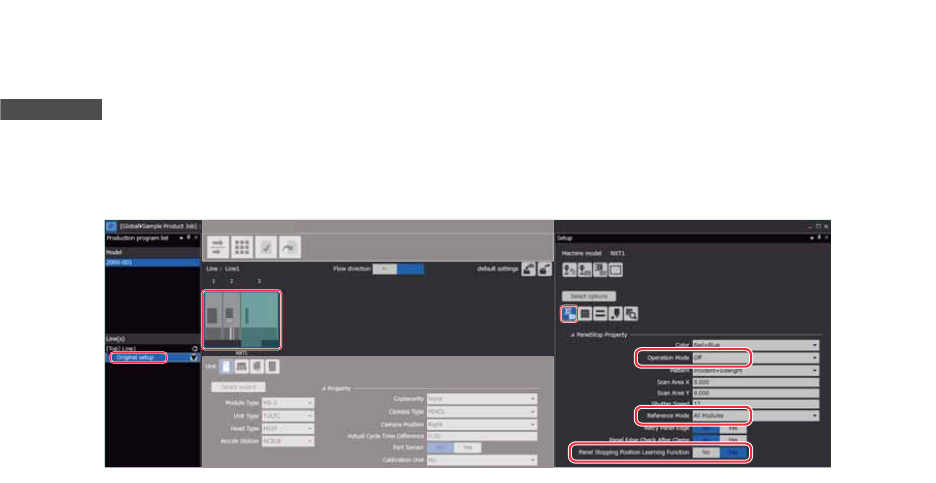

1. 在显示在 [ 生产程序列表 ] 画面的 [ 对象生产线 ] 上选择 “Original Setup”。
2. 选择机器后，在 [Setup] 区域上单击 [ 电路板停止位置补正 ] 图标。
备注
[Setup] 区域没有显示 [ 电路板停止位置补正 ] 图标时，单击 [ 选项选择 ] 键，在显示的对话框上选择 [ 电路板停止位置补正 ] 后单击 [OK] 键。
3. 进行 [PanelStop Property] 的以下项目的设定。
电路板停止位置学习功能 : 是掌握 F 定位点偏移量，对于电路板搬运指示时的
停止目的位置反馈后改善电路板停止精度的功能。
通过读取 F 定位点的补正功能 : 是通过读取补正 F 定位点，补正停止位置的功能。
通过读取电路板边界的补正功能 : 是在取入电路板时，通过读取电路板边界补正停止
位置的功能。
-[Operation Mode]： 设定电路板停止位置补正方法的种类。
OFF： 在使用电路板停止位置学习功能时或者不使用电路板
停止位置补正功能时设定。
Fiducial： 进行根据 F 定位点的电路板停止位置补正。
Panel Edge： 进行根据电路板边缘的电路板停止位置补正。
01PRG-0430E
