2. Job 编制器 PRG-NXTSN-006S0 116 NXT 系列 编程手册 Nexim 编 5. 设定了压下动作时的加减速或者 加圧力等项目后，具有与通 常贴装动作时相同的功能。贴装元件压下 功能不进行元件的贴装。 备注 按照默认设定进行压下动作时，由于按照与通常贴装相同的速度进行压下动作，因此可能损坏元件及吸嘴。 a. 在 [ 外形编辑器 ] 上选择 [ 动作设定步骤 ] 的 [ 基本动作设定 ] 后，在 [ 属性 ] 区域…
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
115
3. 设定元件尺寸。在[外形编辑器]上选择[元件形状设定步骤]的[元件主体数据调整]后，在[属性]区域上
设定以下的项目。
4. 设定Vision Type。在[外形编辑器]上选择[元件形状设定步骤]的[元件主体数据调整]后，将[属性]区域
上的 [Basic Information]-[Vision Type] 设定为 “253”。
注意
请不要设定要素数据。如果已被设定，请删除。
-[Length(X)]: 输入符合吸嘴尺寸的元件尺寸。
-[Width(Y)]:
-[Height]: 设定压下后的元件高度。
-[Vision Type] 253
※ 设定必须在 [Generic] 中进行。
01PRG-0441E
01PRG-0442E
01PRG-0200S
㧔य़ϟࠡ㧕
य़ϟ䞣
य़ϟৢ催ᑺ
य़ϟࡼ
01PRG-0443E
2. Job 编制器 PRG-NXTSN-006S0
116 NXT 系列 编程手册 Nexim 编
5. 设定了压下动作时的加减速或者加圧力等项目后，具有与通常贴装动作时相同的功能。贴装元件压下
功能不进行元件的贴装。
备注
按照默认设定进行压下动作时，由于按照与通常贴装相同的速度进行压下动作，因此可能损坏元件及吸嘴。
a. 在 [ 外形编辑器 ] 上选择 [ 动作设定步骤 ] 的 [ 基本动作设定 ] 后，在 [ 属性 ] 区域的 [Place] 上设定
以下的项目。
b. 在 [ 外形编辑器 ] 的 [ 动作设定步骤 ] 的 [ 选项 ] 上单击 [ 详细设定 ] 图标后，在 [ 属性 ] 区域上将
[Place]-[Do Place Precision Priority] 设定为 “No”。
c. 在 [ 外形编辑器 ] 上的 [ 动作设定步骤 ] 的 [ 选项 ] 上单击 [ 吸取 • 贴装检查 ] 图标后，在 [ 属性 ] 区
域上将 [Do Place Check] 设定为 “No”。
[Offset X]： 设定元件压下时的 X 方向修正值。
[Offset Y]： 设定元件压下时的 Y 方向修正值。
[Offset Z]： 设定元件压下高度的修正值。
[Transport Speed Z]： 设定元件压下时的 Z 轴加速度。
[Soft Place Speed]： 设定元件压下时的 Z 轴下降速度。
※ 设定必须在 [Generic] 中进行。
各个项目的详细设定内容请参照 「3.3 外形数据」。
01PRG-0444E
01PRG-0445E
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
117

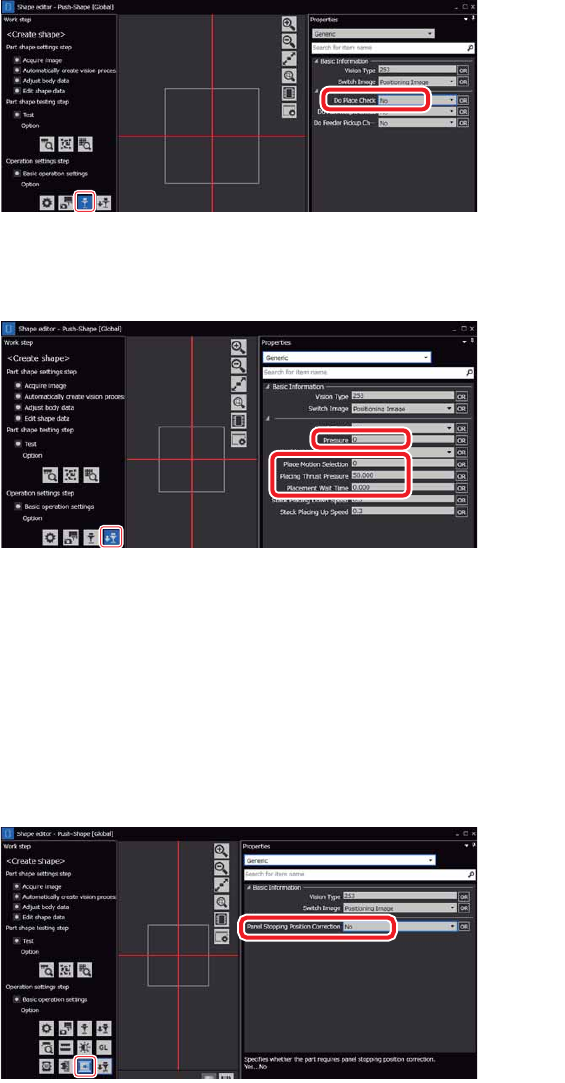

d. 在 [ 外形编辑器 ] 上的 [ 动作设定步骤 ] 的 [ 选项 ] 上单击 [ 圧力控制选项 ] 图标后，在 [ 属性 ] 区域
上设定以下的项目。
e. 在 [ 外形编辑器 ] 的 [ 动作设定步骤 ] 的 [ 选项 ] 上单击 [ 电路板停止位置补正 ] 图标后，在 [ 属性 ]
区域上将 [Panel Stopping Position Correction] 设定为 “No”。
f. 在 [ 外形编辑器 ] 上选择 [ 动作设定步骤 ] 的 [ 基本动作设定 ] 后，将 [ 属性 ] 区域的 [Pick] 以下的项
目设定为 “0”。
[Pressure]： 设定元件压下压力。
[Place Motion Selection]： 进行元件压下时，请设定 1 ～ 4。
[Placing Thrust Pressure]： 设定进行元件压下时的压力。
[Placement Wait Time]： 设定元件压下时 Z 轴在下降端的停留时间。
01PRG-0446E
01PRG-0447E
01PRG-0448E
