PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
45
2.5.5 料带的送料间距和速度的 Job 指定
通过供料器本体的 DIP 按钮设定送料间距和速度。
可以设定的送料间距请参照下图。
可以在供料器种类和 Job 上设定的间距
设定方法
1. 在 [ 元件数据 ] 画面上单击 [ 封装 ] 图标后，双击作为对象的封装数据。显示 [ 封装编辑器 ]。
2. 在[封装编辑器]上选择[基本设定步骤]-[基本设定]后，在[属性]区域上，设定[Feed Pitch]、[Indexing
Speed] 和 [Assign Feeder Indexing Settings] 项目。
项目 内容
Feed Pitch 料带的传输间距 (mm)
Indexing Speed 料带的传输速度
Assign Feeder Indexing Settings 设定是否在 Job 中指定料带的传输间距和
速度 (Yes/No)
01PRG-0113Sb
◎：DIP开关或Job中可以设定 ○：只能在Job中设定 ×：无法设定
W12
W16
W24
W32
W44
W56
W72
W88
W104
1
×
W04b
W08b/W08c/
W08/
◎
24
◎
812 60 6864 72
×
16 20 24 28 32 36 40 44 48 52 56
○
73～100
×
○
W08f
供料器种类
间距
[mm]
01PRG-0458E
2. Job 编制器 PRG-NXTSN-006S0
46 NXT 系列 编程手册 Nexim 编
设定大范围类型 F 供料器的送料速度
W12F 以上的 F 类型供料器可以根据不同元件 （外形数据）设定送料速度。

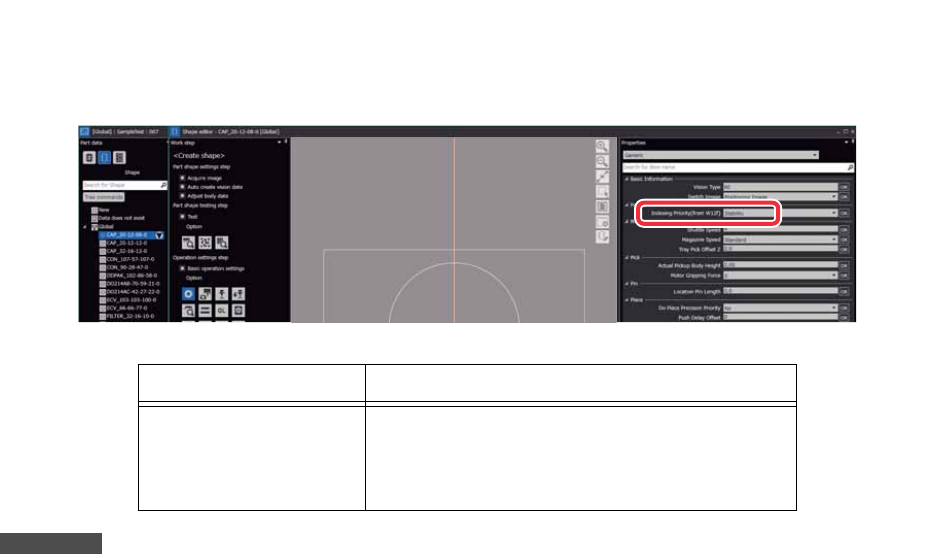

1. 在 [ 元件数据 ] 画面上单击 [ 外形 ] 图标后，双击作为对象的外形数据。显示 [ 外形编辑器 ]。
2. 在 [ 外形编辑器 ] 上单击 [ 动作设定步骤 ]-[ 选项 ] 上的 [ 详细设定 ] 图标后，在 [ 属性 ] 区域的 [Feeder]-
[Indexing Priority(from W12f)] 上设定送料速度。
备注
现有供料器指 F 供料器以外的供料器。
注意事项
• 传输了Package Data的[Assign Feeder Indexing Settings]设定为Yes的Job后，供料器DIP开关的
设定就会变成无效，生产时使用 Job 中所设定的送料间距和速度。
• 即使删除了 Job，Job 中所设定的设定值仍残留在供料器内。暂时将供料器从平台上拆除重新插入
后，供料器内的数值就会被清除，供料器 DIP 开关的设定变成有效。
• 将Package Data的[Assign Feeder Indexing Settings]设定从Yes变更为No后，供料器DIP开关的
设定变成有效。请进行必要的设定。
• 使用 AVL 时，设定送料间距 (Feed Pitch) 或者送料速度 (Indexing Speed) 不同的料带时，优先根据
PD 的指定动作。
• 料带拼接时，不能连接送料间距 (Feed Pitch) 或者送料速度 (Indexing Speed) 不同的料带。
• 使用 MEdit 时，不能进行送料间距 (Feed Pitch) 的设定。只能够进行送料速度 (Indexing Speed) 和
是否进行 Job 指定的设定 (Assign Feeder Indexing Settings)。
• 异名双通道生产时，在不同的 [Assign Feeder Indexing Settings] 设定中不要使用相同料站注解的
元件。
• 在自由配置中，如果设定为 Kit Line Configuration - Splicing Warning ：ON，请将是否进行Job
指定的设定 (Assign Feeder Indexing Settings) 变成 No。
• 供料器的固件为未对应时，显示供料器更换向导画面。请更换成对应供料器。
• 对 [Indexing Priority(from W12f)] 设定为 [Speed] 时，可能存在供料姿势的不稳定。发现供料姿势
不稳定时请设定为 [Stability]。
项目名 说明
Indexing
Priority(from W12f)
Stability: 使用与现有供料器相同的速度送出元
件。（默认值）
Speed: 使用比现有供料器快的速度送出元件。
01PRG-0459E
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
47
• [Indexing Priority(from W12f)] 的设定仅在封装数据 [Indexing Speed] 设定为 [High] 时有效。
• [Indexing Priority(from W12f)] 的设定仅对 W12f 以上的供料器有效。
2.5.6 吸取确认后供料器送料功能的使用
设定后，可以进行各个吸嘴头的元件有无确认，并在出现吸取失误时停止该料槽的吸取动作。请按照以下
的步骤进行设定。
设定 Shape Data
1. 在 [ 元件数据 ] 画面上单击 [ 外形 ] 图标后，双击作为对象的外形数据。显示 [ 外形编辑器 ]。
2. 进行元件有无确认的设定。在[外形编辑器]上单击[动作设定步骤]-[选项]上的 [吸取•贴装检查]图标
后，将 [ 属性 ] 区域的 [Do Feeder Pickup Check] 设定为 “Yes”。
3. 进行发生了吸取失误时停止吸取的设定。在 [外形编辑器 ]上选择 [动作设定步骤]-[基本动作设定]后，
将 [ 属性 ] 区域的 [Error]-[Forcing Recovery Times As 0] 设定为 “Yes”。
备注
此设定为 「No」时，如果 「Recovery Times」被设定为 0 以外，则是该次数，设定为 0 时，因为进行机器功能设定中设定的补件次数，也
就是进行了该次数的供料器送料。
01PRG-0460E
