PRG-NXTSN-006S0 5. 其他的 应用 NXT 系列 编程手册 Nexim 编 307 10. 请在 Seek Pitch 设定对 话框内，按下 [Finish] 键。 备注 检查 [Advanced] 复选框，可以改变图像检测时的检测时间间隔。但是，请不要改变，除非它是必要的。图像处理时间如果改变可能会 显著增 加。 33TOP-0049E
5. 其他的应用 PRG-NXTSN-006S0
306 NXT 系列 编程手册 Nexim 编

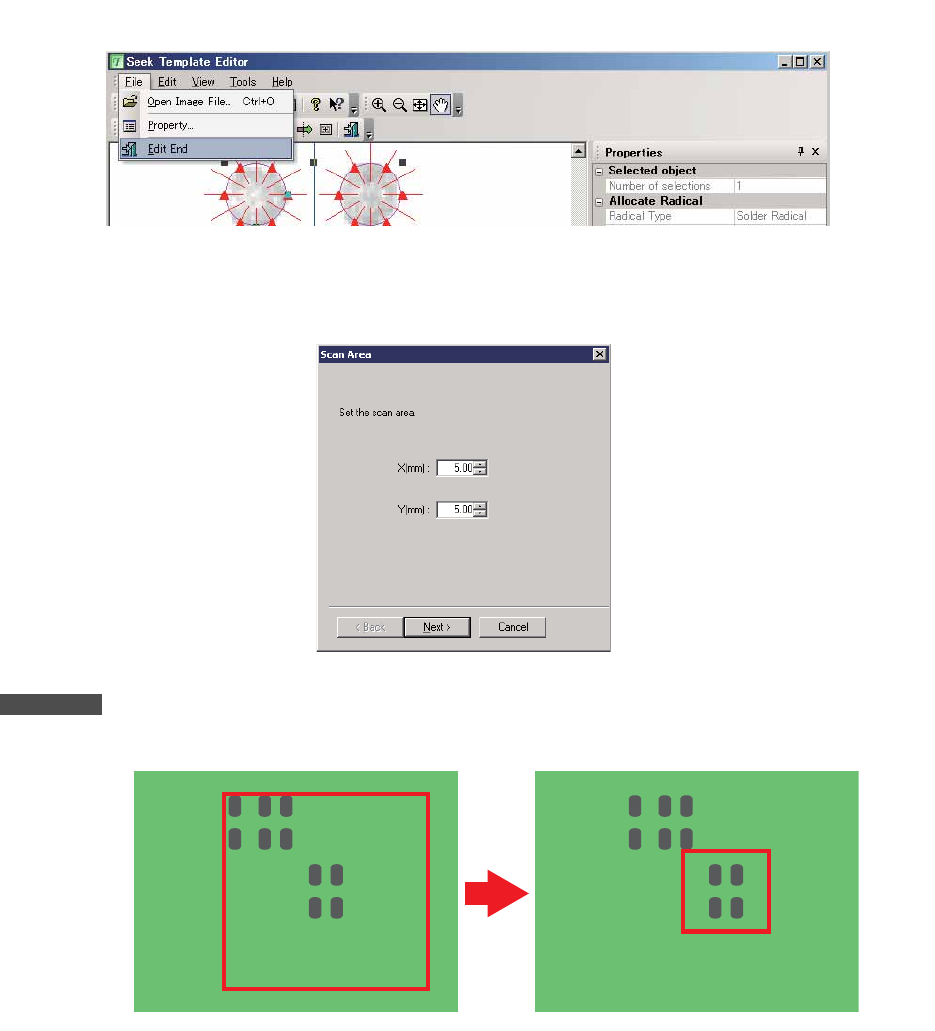

8. 完成编辑。请选择菜单栏的 「文件」- 「完成编辑」。
9. 请在设定读取区域对话框的读取区域 X 及 Y 后，按下［Next］键。请在可以处理的范围内，尽可能将
读取区域的数值设小。
备注
通过设定小的读取区域、可以避免相似的焊盘图形，防止误识别。
33TOP-0047E
33TOP-0048Ea
33TOP-0144
PRG-NXTSN-006S0 5. 其他的应用
NXT 系列 编程手册 Nexim 编
307

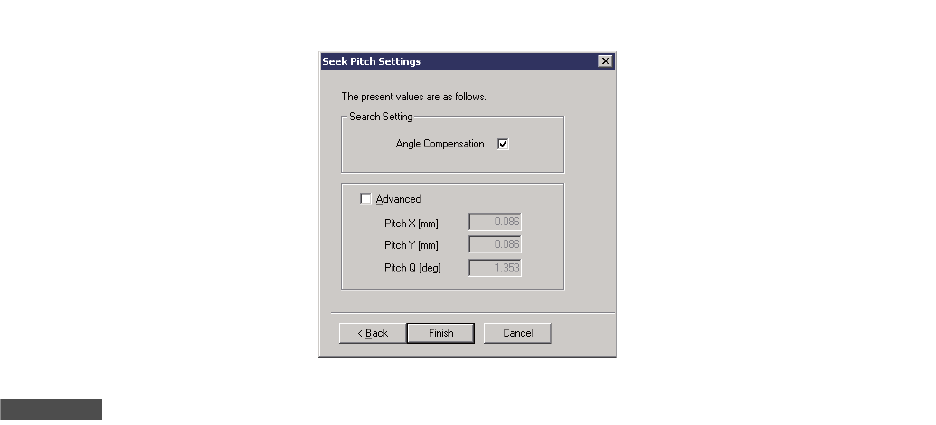

10. 请在 Seek Pitch 设定对话框内，按下 [Finish] 键。
备注
检查 [Advanced] 复选框，可以改变图像检测时的检测时间间隔。但是，请不要改变，除非它是必要的。图像处理时间如果改变可能会显著增
加。
33TOP-0049E
5. 其他的应用 PRG-NXTSN-006S0
308 NXT 系列 编程手册 Nexim 编
5.2.2 不定形基准定位点的影像处理试验
进行创建定位点的影像处理试验。
1. 请在编辑内容选择对话框内按下 [ 进行影像处理试验。] 键。
2. 请选择菜单栏内的 「工具」- 「实行试验处理」。
a. 影像处理成功时显示以下的处理结果。
33TOP-0065E
33TOP-0051E
01PRG-0365-E
