机械爪表
10. 设定完成后请执行优化。
11. 优化结束后请执行数据检查。

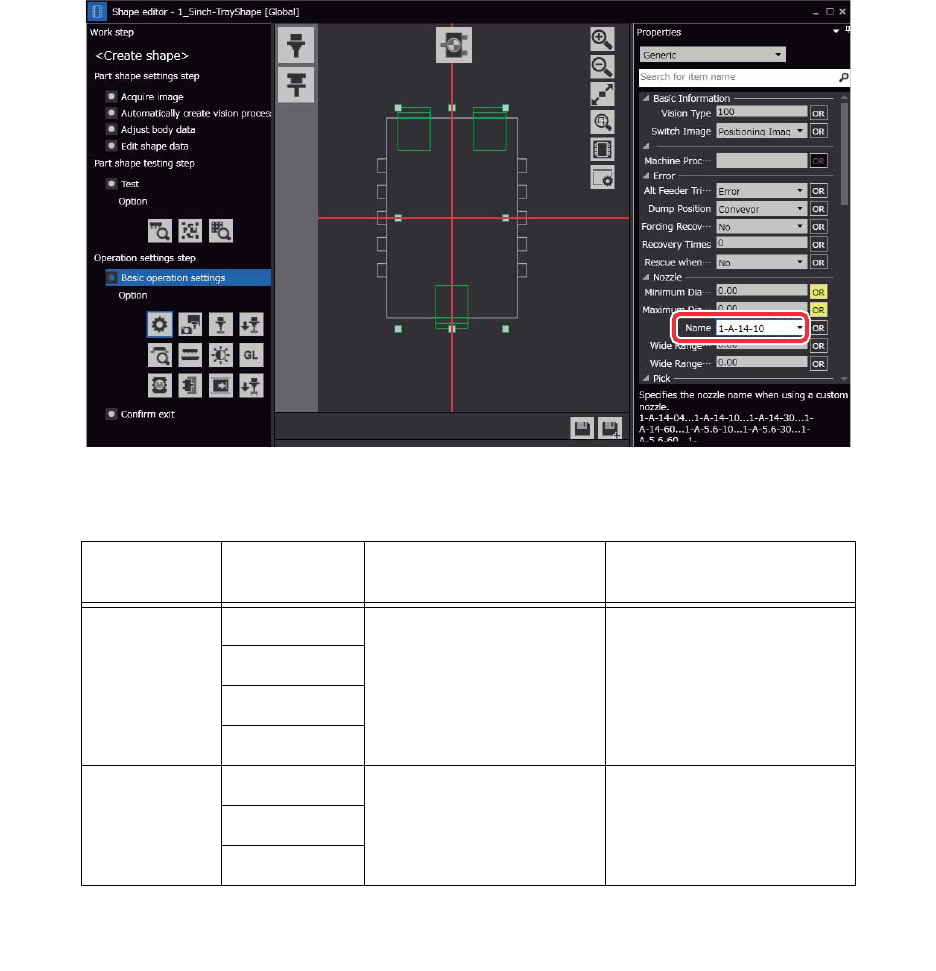

机械爪种类 吸嘴名 元件高度从 25.4mm 到
31.75mm 为止
元件高度从 31.75mm 到
38.10mm 为止
标准套件的
机械爪
1-A-14-04 可贴装 不可贴装
1-A-14-10
1-A-14-30
1-A-14-60
短机械爪 1-A-5.6-10 可贴装 可贴装
1-A-5.6-30
1-A-5.6-60
01PRG-0425E
2. Job 编制器 PRG-NXTSN-006S0
130 NXT 系列 编程手册 Nexim 编
2.5.26 贴装 0201 元件
以下说明贴装 0201 元件 （元件尺寸：0.250mm×0.125mm）时所需要的器材及其设定。
必要器材
适用机型
• NXT-3/NXT-3c
单元
• H12L,H24G,S 工作头
• φ0.2mm 吸嘴
• W04f(0201 对应 )
• P04CL/BP04CL 元件相机
*：仅在使用 H24G、S 工作头时可以使用。
注意事项

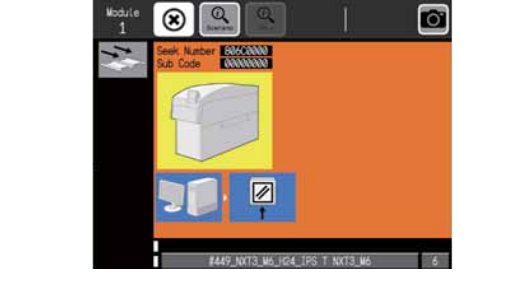

• 根据元件相机的固件版本，生产开始时可能显示 1 次以下的警告画面。显示警告时的周期时间较
慢。
01PRG-0358
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
131
• 元件相机的固件版本可以通过 P04CL 相机单元进行确认。
设定方法
使用 H12L,H24G,S 工作头前需要先进行以下设置。
1. 在显示在 [ 生产程序列表 ] 画面的 [ 对象生产线 ] 上选择生产线。
2. 在生产线图上选择作为对象的模组。
3. 在 [ 单元 ] 上单击 [Module] 图标。
4. 请在贴装 0201 元件的所有模组上进行以下设定。
*：仅在 [Head Type] 设定为 ”H24” 时可以选择。

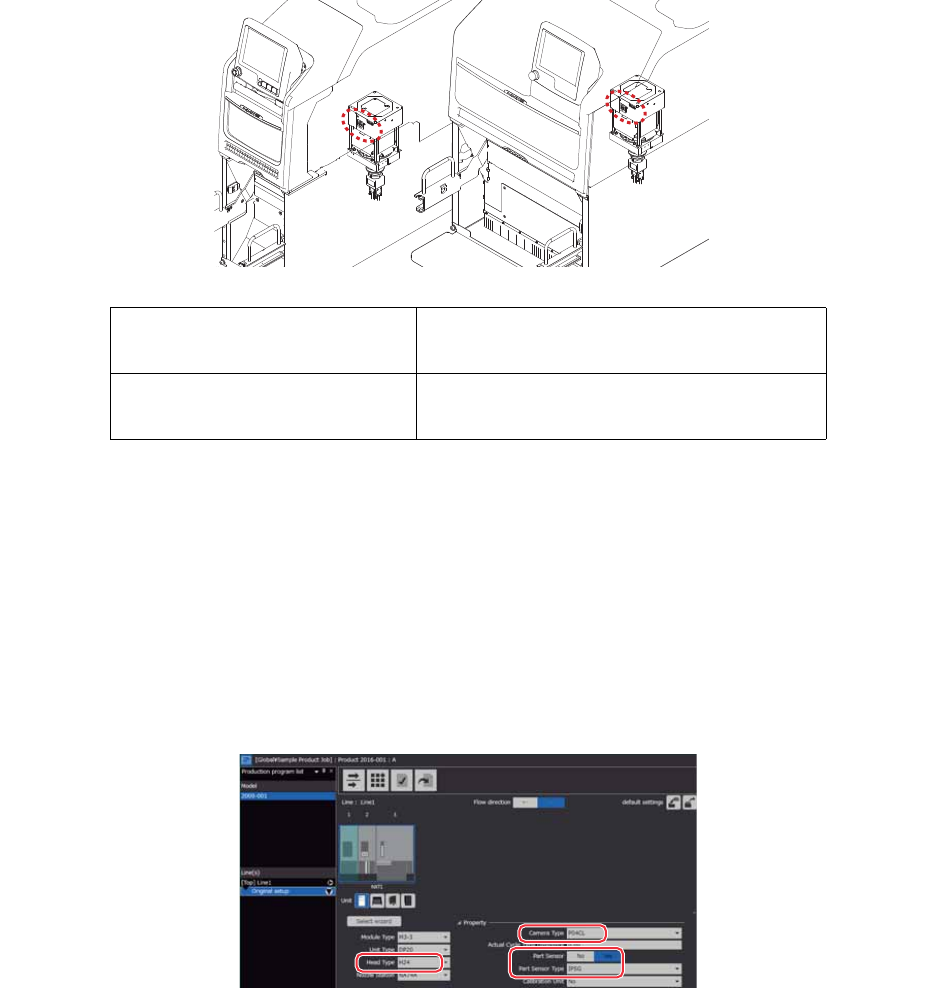

P04CL 相机单元的正面有 [PV2]
的标牌
新的固件版本。
P04CL 相机单元的正面没有
[PV2] 的标牌
旧的固件版本，显示警告。
- [Head Type]： H12L,H24
- [Camera Type]： P04CL, BP04CL*
- [Part Sensor]： Yes
- [Part Sensor Type]： IPSG
01PRG-0368
01PRG-0491E
