2. Job 编制器 PRG-NXTSN-006S0
38 NXT 系列 编程手册 Nexim 编
2.4.9 Nozzle Available （使用吸嘴）的设定
预先设定好机器上可能使用的吸嘴后，进行吸嘴选择时，下拉列表中仅显示已设定的吸嘴。这样能确保不
会选择不可用的吸嘴，便于选择，减少吸嘴选择失误。
预先设定好机器上可以使用的吸嘴后，优化时仅根据可以使用的吸嘴决定吸嘴配置。
设定方法
1. 在[生产程序列表]画面的[对象模型]上选择了模型的[对象生产线]上选择生产线后，在生产线图上选择
对象模组后，单击 [ 单元 ] 的 [ ] 或者 [ ] 图标。

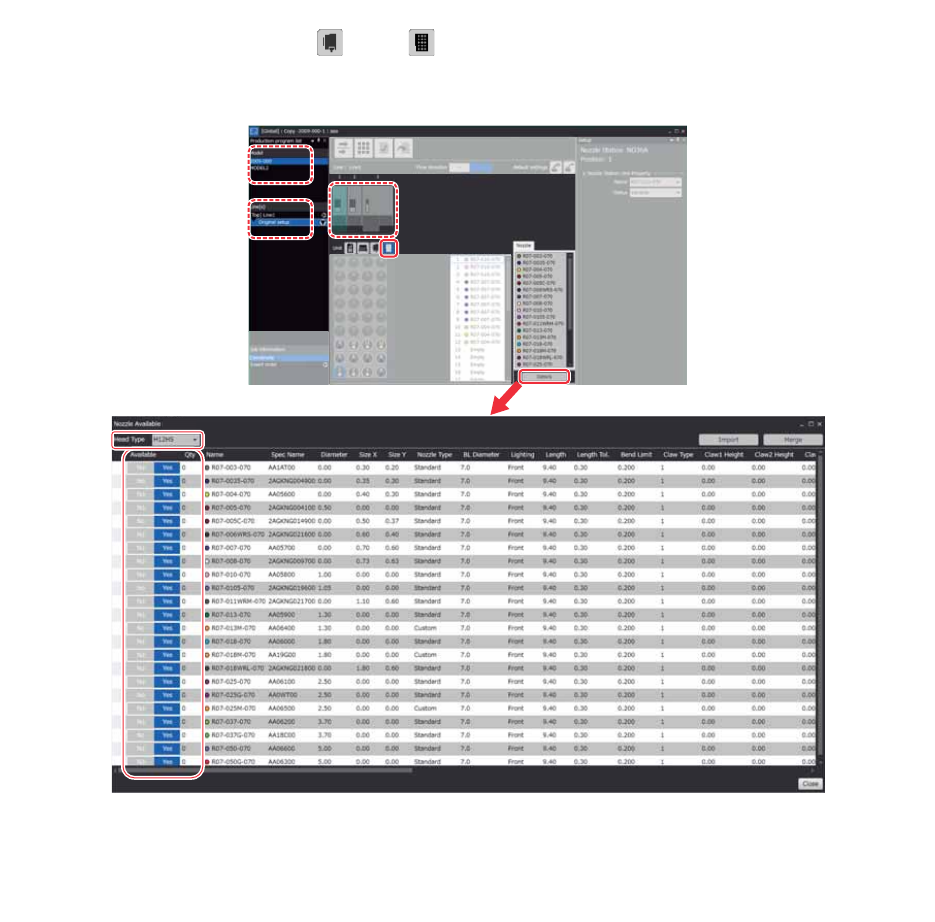

2. 单击 [Nozzle] 标签页下方的 [ 详细设定 ] 后，显示 [Nozzle Available] 对话框。
3. 在目的吸嘴的 [Available] 栏内设定吸嘴是否可以使用。可以在此机器上使用的吸嘴设定为 “Yes”，
不可以使用的吸嘴设定为 “No”。
4. 要指定存在的吸嘴数量时，在各个吸嘴的 [Qty] 栏内指定可以使用的数量。[Qty] 为 “0” 的情况下
[Available] 为 “Yes” 时，吸嘴数量无限制。
01PRG-0556E
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
39
2.5 使用各种功能时的 Job 设定
2.5.1 使用 Wide range 吸嘴
Wide range 吸嘴作为一个种类的吸嘴，可以安定地吸取各种不同尺寸的元件，缩短周期时间。
Wide range 吸嘴的种类
设定方法

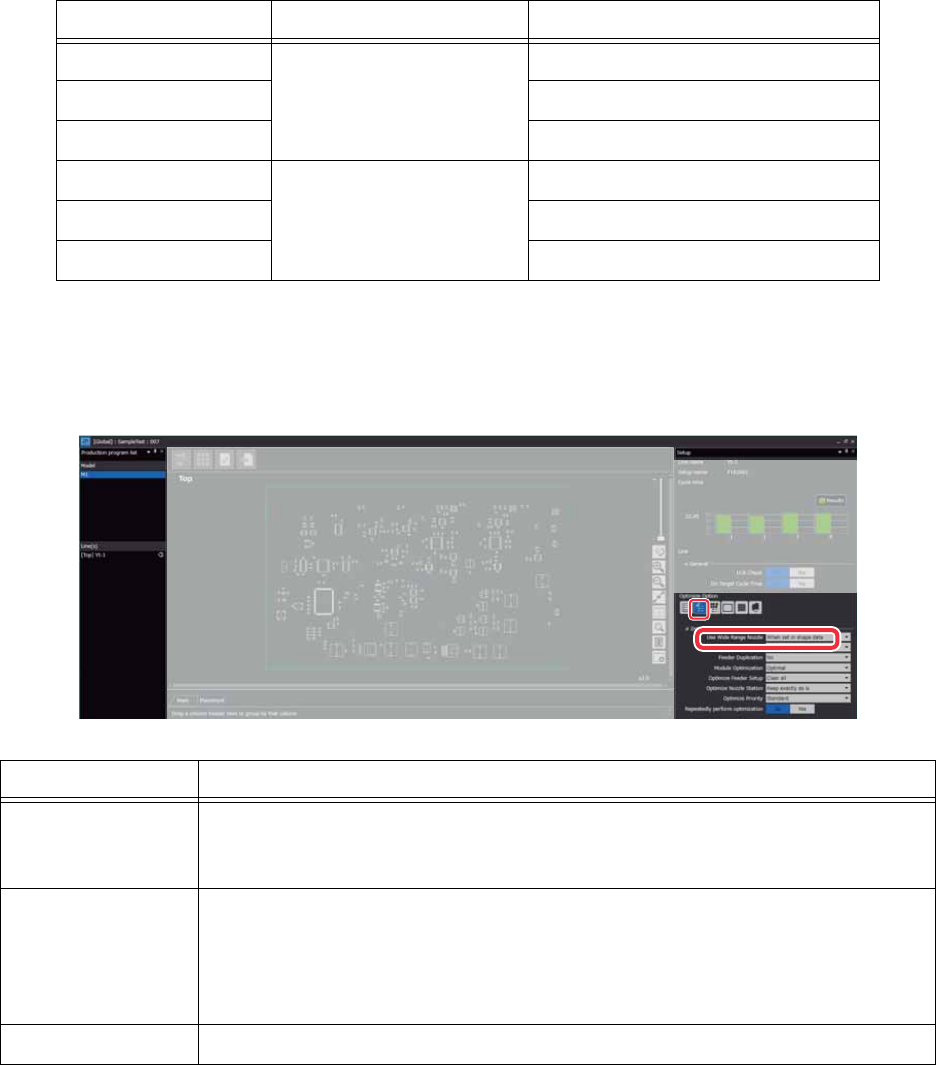

1. 在[生产程序列表]画面的[Setup]区域的[Optimize Option]-[优化详细设定]上的[Use Wide Range
Nozzle] 内，选择符合用途的设定值。
吸嘴类型 工作头 对象元件
R047-006WRS-037 H24(G, S) 0.6mm×0.3mm, 1.0mm×0.5mm
R047-011WRM-035 1.0mm×0.5mm, 1.6mm×0.8mm
R047-018WRL-035 1.6mm×0.8mm, 2.0mm×1.25mm
R007-006WRS-070 V12, H12HS, H12S, H08,
DX(R12)
0.6mm×0.3mm, 1.0mm×0.5mm
R007-011WRM-070 1.0mm×0.5mm, 1.6mm×0.8mm
R007-018WRL-070 1.6mm×0.8mm, 2.0mm×1.25mm
设定值 说明
When set in shape
data
在需要指定各个元件使用的 Wide range 吸嘴种类时进行设定。
只能使用在指定了外形数据的 Wide range 吸嘴直径的元件中。
Use when
possible
在使用 Wide range 吸嘴的 Job 时进行设定。
指定了外形数据的 Wide range 吸嘴直径的元件使用被指定的 Wide range 吸嘴
种类。
没有被指定的元件根据标准吸嘴直径决定使用的 Wide range 吸嘴种类。
Do not use 在不使用 Wide range 吸嘴时进行设定。
01PRG-0416
01PRG-0416E
2. Job 编制器 PRG-NXTSN-006S0
40 NXT 系列 编程手册 Nexim 编

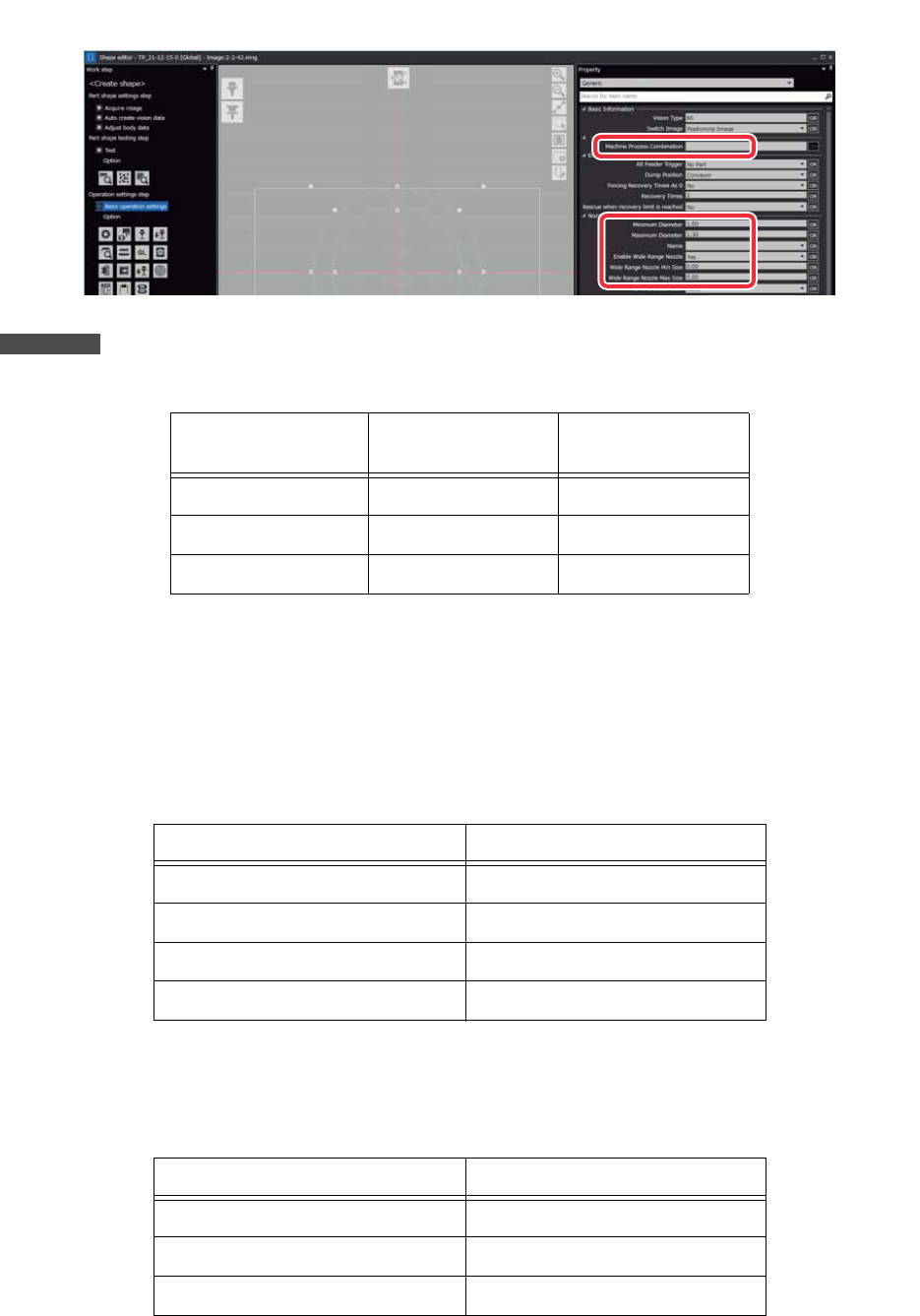

2. 打开对象元件的 [ 外形编辑器 ]，选择 [ 动作设定步骤 ]-[ 基本动作设定 ] 后，根据用途进行以下设定。
备注
不同元件尺寸的 Wide range 吸嘴设定值汇总如下。
a. 对象元件使用特定的 Wide range 吸嘴进行贴装时
请在 [Name] 中设定使用的吸嘴。
[Name] 没有被设定时，使用 [Machine Process Combination]-[Nozzle Name] 内设定的吸嘴。
b. 对象元件使用 Wide range 吸嘴进行贴装时
仅在 [Minimum Diameter] 以及 [Maximum Diameter] 设定为 "0.0" 时，使用 Wide range 吸嘴。
c. 对象元件使用标准吸嘴或者 Wide range 吸嘴进行贴装时
通过对 [Minimum Diameter] 以及 [Maximum Diameter] 设定吸嘴尺寸，使用标准吸嘴或者 Wide range
吸嘴。使用何种吸嘴根据优化决定。
元件尺寸 Wide Range
Nozzle Min Size
Wide Range
Nozzle Max Size
0.6mm×0.3mm 0.60 0.60
1.0mm×0.5mm 0.60 1.10
1.6mm×0.8mm 1.10 1.10
设定项目 设定值 （1.0mm×0.5mm 时）
Minimum Diameter 0.00
Maximum Diameter 0.00
Wide Range Nozzle Min Size 0.60
Wide Range Nozzle Max Size 1.10
设定项目 设定值 （1.0mm×0.5mm 时）
Minimum Diameter 0.70
Maximum Diameter 0.70
Wide Range Nozzle Min Size 0.60
01PRG-0417E
