3. 元件数据 PRG-NXTSN-006S0 226 NXT 系列 编程手册 Nexim 编 备注 括号中的影像类型是使用元件中心进行影像处理时的影像类型。 181 电感器处理 45° 方向有 2 根引脚时 210 (215 ) 查找线处理 （带锡球定位） 支 持分割影像处理 211 (216 ) 通用锡球元件处理 支 持分割影像处理 230 (235 ) 格子配列锡球元件处理 支持分割影像处理 231 (236 ) 白色主体格子配列…
PRG-NXTSN-006S0 3. 元件数据
NXT 系列 编程手册 Nexim 编
225
3.6.2 关于 Vision Type
关于 Vision Type 和各个 Vision Type 内容的说明。
如果在不同机器之间创建共用元件数据时，请设定为 Generic 或按需求设定为 Override。详细内容请参考
「3.7 与现存元件数据的兼容性」。
请从下表中选择元件影像处理时使用的 Vision Type。
影像类型 处理 备注
18 查找线处理 支持分割影像处理
19 (190) 查找线处理 （带引脚检查） 支持分割影像处理
60 长方形处理 【矩形芯片】
61 钽电容处理
62 长方形处理 【玻璃二极管、网络电阻、MELF 元件】
63 钽电容处理 （带极性检查）
65 铝电解电容处理 （无引脚检查）
66 长方形处理 【1608/1005/0603/0402 矩形芯片】
（带异常吸取检查）
有相机类型的使用限制
70 (75) 通用引脚处理 【功率晶体管、卡座、晶体发射器】 支持分割影像处理
71 长方形处理 【半固定微调电容器】
72 HEMT 处理 （0 度） 0 度供应
73 HEMT 处理 （45 度） 45 度供应
74 长方形处理 【半固定微调电容器】 （带极性检查）
80 正方形・圆处理 （无角度测量）
123 (128) 引脚元件处理① 【IC、接插件】 支持分割影像处理
124 (129) 引脚元件处理 （废止预定）
140 (145) 锡球元件处理 【倒装芯片】
142 (147) 通用锡球元件处理 支持分割影像处理
143 (148) CCGA 元件处理 支持分割影像处理
144 (149) LGA 元件处理 支持分割影像处理
151 (156) 引脚元件处理 （机械夹头用）
152 (157) 引脚元件处理② 【IC、接插件】 支持分割影像处理
153 (158) 白色主体・引脚元件处理 【IC、接插件】 支持分割影像处理
160 (165) 白色主体检测处理 （带引脚检查）
170 检查有无机械夹头元件处理
180 (185) 少引脚元件处理 【钽电容、Mini-mold】
（引脚 2 ～ 6 根）
最多 6 根引脚 支持分割影像处理
3. 元件数据 PRG-NXTSN-006S0
226 NXT 系列 编程手册 Nexim 编
备注
括号中的影像类型是使用元件中心进行影像处理时的影像类型。
181 电感器处理 45° 方向有 2 根引脚时
210 (215) 查找线处理 （带锡球定位） 支持分割影像处理
211 (216) 通用锡球元件处理 支持分割影像处理
230 (235) 格子配列锡球元件处理 支持分割影像处理
231 (236) 白色主体格子配列锡球元件处理 支持分割影像处理
233 (238) 格子配列锡球元件处理 （废止预定・推荐 VT230）
234 (239) 白色主体格子配列锡球元件处理
（废止预定・推荐 VT231）
240 MPA （使用 VPDplus） 支持分割影像处理
241 主体定位・插入 Pin 检查处理 （侧光相机专用） 检查外形和 Pin。支持分割影像处理
242 主体检测・插入 Pin 定位处理 （侧光相机专用） 检查外形和 Pin。支持分割影像处理
243 插入 Pin 定位处理 （侧光相机专用） 检查 Pin。支持分割影像处理
244 插入 Pin 定位・引脚检查处理 （侧光相机专用） 检查 Pin 和引脚。支持分割影像处
理
245 插入 Pin 定位处理 【立式元件 / 卧式元件】
（侧光相机专用）
检查 Pin。支持分割影像处理
251 外形处理② （废止预定・推荐 VT18/19/190）
252 外形处理① 支持分割影像处理
影像类型 处理 备注
PRG-NXTSN-006S0 3. 元件数据
NXT 系列 编程手册 Nexim 编
227
Vision Type 号码详细内容
对各个影像类型的使用方法和处理内容进行说明。
Vision Type 18 查找线处理
Vision Type 19 (190) 查找线处理 （带引脚检查）
能够进行任意形状的元件的影像处理。根据元件的实际影像，创建影像处理用模板数据 （使用 Part Data
Wizard），进行影像处理。Vision Type 19(190) 时，除了模板数据，设定要素数据，能够进行引脚检查。
Vision Type 19 时，元件基准点是元件中心，Vision Type 190 时，元件基准点是元件主体中心。使用
H24 工作头，设定 Vision Type 18 的扩展模式后，可以使用标准相机 （P04CL）进行 150μm 以下的锡球
元件等极小元件的影像处理。

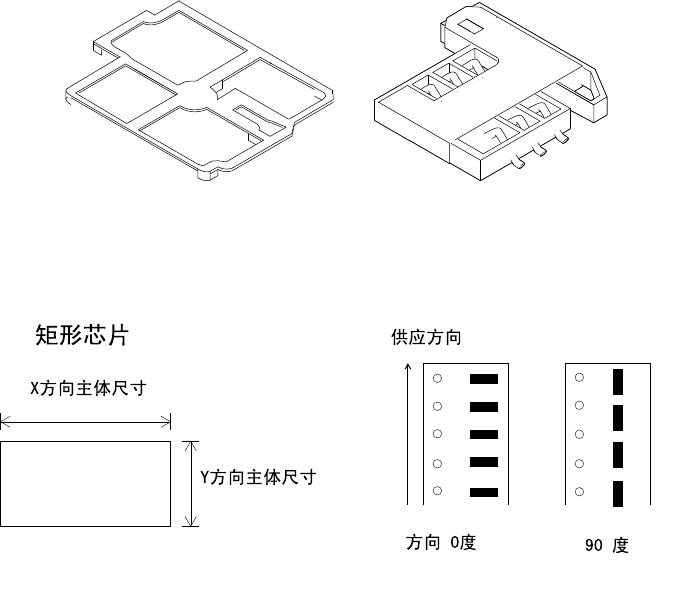

Vision Type 60 长方形处理 【矩形芯片】
在元件数据中只输入元件的主体尺寸，不需要输入 Element Information。元件基准点是元件中心。
