PRG-NXTSN-006S0 2. Job 编制器 NXT 系列 编程手册 Nexim 编 111 Job 的设定 进行 Package-on-Package 贴装时，除了进行通常的 Job 设定，还需要进行 Coordinate 数据和 Shape 数据的设定。 Coordinate 数据的设定 1. 选择 [ 生产程序列表 ] 画面的 [Job 信息 ]-[Coordinat e] 后，选择 [ 元件 ] 标签页，显示贴装顺序。 …
2. Job 编制器 PRG-NXTSN-006S0
110 NXT 系列 编程手册 Nexim 编
2.5.22 Package-on-Package 贴装
Package-on-Package 贴装是指利用加压控制功能，在已贴装元件的上面重叠贴装其他元件的功能。
G04(F) 工作头，H01 工作头，H02(F) 工作头和 DX 工作头能够对应此功能。
注意
• DX 工作头只对应 S1，并且需要带有触底传感器的吸嘴。带有触底传感器的吸嘴是指加圧力控制用特殊吸嘴，或者吸嘴上面有 ○
印且序列号为 1000 以后的吸嘴。
• 在DX工作头上使用带有触底传感器的吸嘴时，请单击[生产程序列表] - [对象生产线]中[单元]的[Modules]图标，并将[Property]
的 [Pressure Check Nozzle] 设定为 “Yes”。
限制事项：
1. 如果要对下元件进行跳过指定，上元件也请进行跳过指定。如果没有进行上元件的跳过指定，不贴装
下元件而进行上元件的贴装。
2. 进行 Package-on-Package 贴装的上元件和下元件的组合，请指定在同一子电路板内。不同的子电路
板内的组合时，不能进行生产。
3. 下元件的高度使用元件数据的元件高度。使用 AVL 时，使用优先指定的元件号码的元件高度。
4. 使用AVL时，实际进行Package-on-Package贴装的2个元件的合计值与AVL中优先指定的2个元件号
码的元件的合计值之差超过 2mm 时，属于规格外。
5. 下元件与上元件分别在不同模组内贴装时，如果无法获取下元件的高度，则请将先行贴装的元件高度
作为下元件的高度使用。

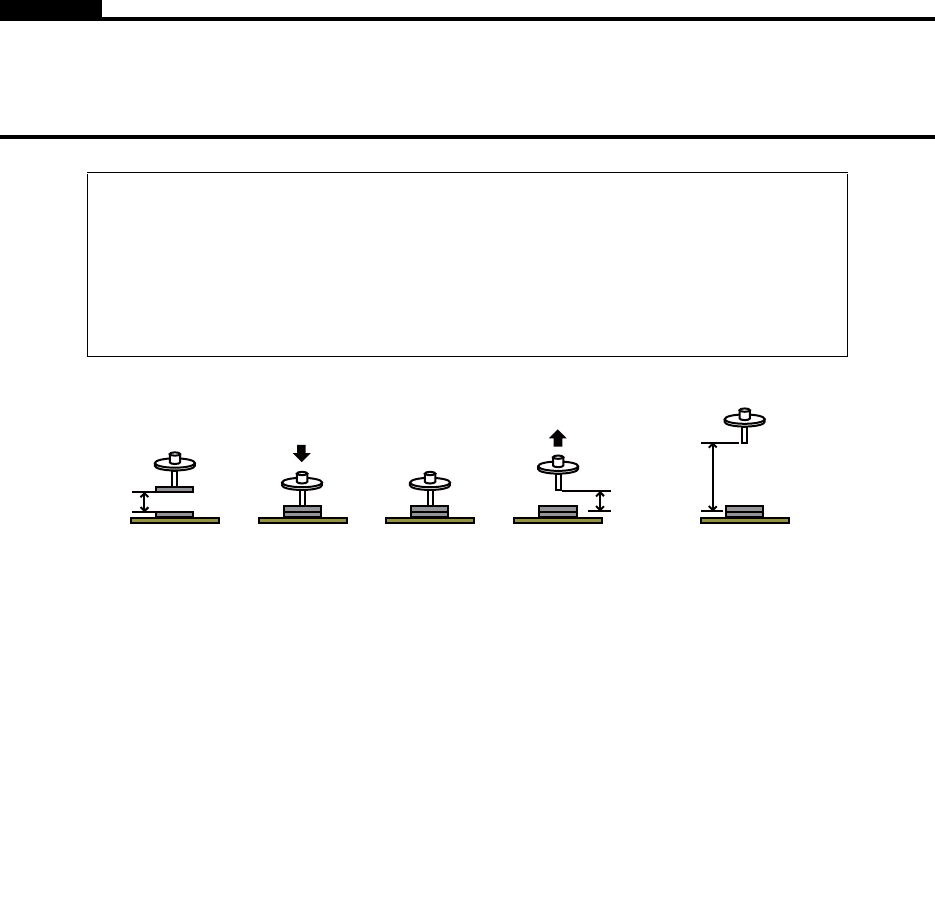

(1) 从加压控制开始高度 (H) 处，以指定速度下降吸嘴 （Z 轴）。
(2) 以指定压力贴装元件。
(3) 只停留所指定的时间。
(4) 在到达加压控制结束高度 （H）之前，以指定速度上升吸嘴 （Z 轴）。之后，
按照通常速度上升。
01PRG-0035a
(4)(3)(2)(1)
H
H
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
111
Job 的设定
进行 Package-on-Package 贴装时，除了进行通常的 Job 设定，还需要进行 Coordinate 数据和 Shape
数据的设定。

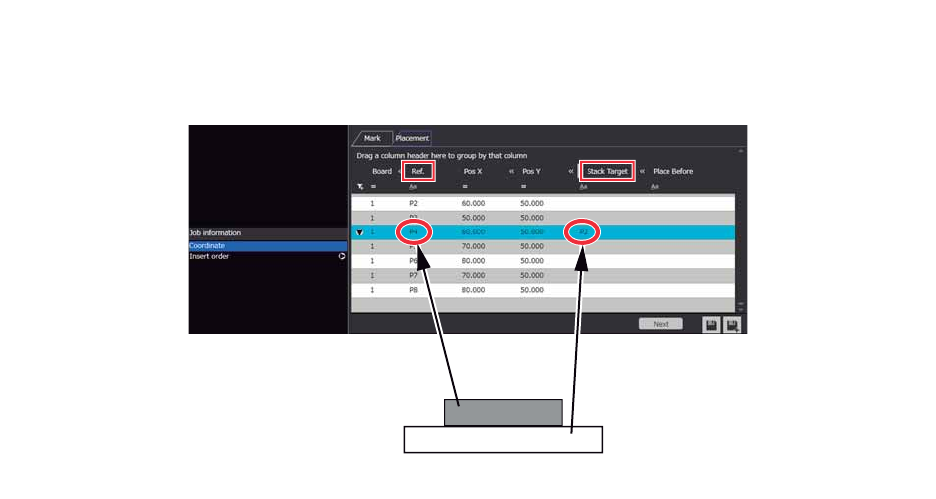

Coordinate 数据的设定
1. 选择 [ 生产程序列表 ] 画面的 [Job 信息 ]-[Coordinate] 后，选择 [ 元件 ] 标签页，显示贴装顺序。
2. 设定贴装在上面的元件的贴装顺序。单击 [Stack Target] 的数据单元格，从下拉列表内选择重叠贴装
时下侧的元件的 [Ref.]。
3. 对于所有重迭贴装的元件进行步骤 2. 的设定。
P4
01PRG-0436E
P2
2. Job 编制器 PRG-NXTSN-006S0
112 NXT 系列 编程手册 Nexim 编

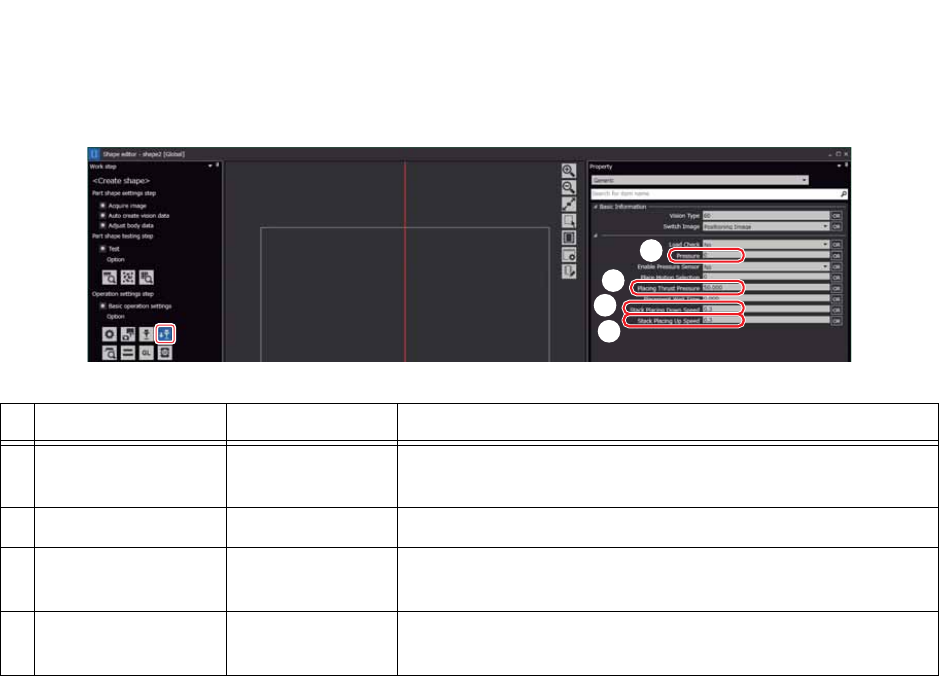

Shape 数据的设定
1. 在 [ 元件数据 ] 画面上单击 [ 外形 ] 图标后，双击元件的外形数据名。显示外形数据设定。
2. 在 [ 作业步骤 ] 区域的 [ 动作设定步骤 ]-[ 选项 ] 上单击 [ 圧力控制选项 ] 图标。
3. 在 [ 属性 ] 区域上设定以下的项目。
Job 创建时的注意事项
• 完成 Job 的创建后，请执行优化。
• 下元件的高度请使用元件号码的元件高度。
• AVL 使用时，请使用优先指定的元件号码的元件高度。
• AVL 使用时，重迭元件高度的合计值和优先指定的元件号码的合计值的差大于 2mm 时，不能进行
对应。
• 在不同模组上贴装上元件和下元件时，不能取得下元件的高度时，请将先行贴装元件的高度作为下
元件的高度使用。
项目名 设定范围 范围
1Stack Placing
Down Speed (*1)
0.1 - 10.0 (%) 指定吸嘴 （Z 轴）的下降速度。
2 Pressure (*2) 180 - 1000 (gf) 指定元件的贴装压力。
3Placement Wait
Time
0.000 - 20.000
(msec)
指定压住元件的停止时间。[0] 时，按照各个工作头的规定
时间进行停止。
4Stack Placing Up
Speed
0.1 - 10.0 (%) 指定吸嘴 （Z 轴）的上升速度。
*1: 在吸嘴下降端的贴装时发生冲击负荷。在 [Stack Placing Down Speed] 中如果设定了
大于 [0.3] 的数值，超出 [Pressure] 设定值的压力就有可能被施加到元件上。
*2: 虽然 Nexim 上的输入范围是 0 ～ 5000，但是，如果小于 180 时，以 180(gf) 进行贴
装，大于 1000 时，以 1000 (gf) 进行贴装。 H01/H02 工作头的最低负荷是 180(gf)，
最大负荷是 1000(gf)。
01PRG-0437E
1
2
3
4
