2.5.23 贴装元件压下功能
贴装元件压下功能就是对于带插入销的元件等需要手工压下的元件，机器在贴装该元件后使用吸嘴进行压
下的功能。
限制和注意事项
• 此功能不对应双模组生产。
• 使用此功能时，需要各个对象元件的压下用的元件数据，外形数据和顺序数据。
• 在使用此功能的模组中需要有空料槽。
• 使用此功能时，进行了对象元件的顺序跳过或者供料器跳过时，也必须跳过元件压下用数据。
• 由于元件压下用数据不进行吸取动作，因此，请不要进行 MEdit 的吸取测试，元件搬运测试及手动
指令的吸取位置确认。
• 请不要将元件压下用的元件数据注册到 AVL 中。
• 使用此功能后，Nexim 的周期时间与实际机器的周期时间有可能不一致。
• 变更对象元件的贴装坐标后，也必须变更元件压下用的贴装坐标。
对应贴装元件压下的规格
贴装元件压下功能对应了以下的配置。
设定贴装元件压下用的外形数据
为了使用贴装元件压下功能，除了贴装元件，还需要另外创建压下用的元件数据。
注意
• 必须新建压下用的数据，并且只进行 Generic 输入。
• 外形数据中被设定了 Override 时，请全部删除。
• 对于设定外形数据时没有被记载的项目，请设定默认值。
1. 新建压下用的外形数据。

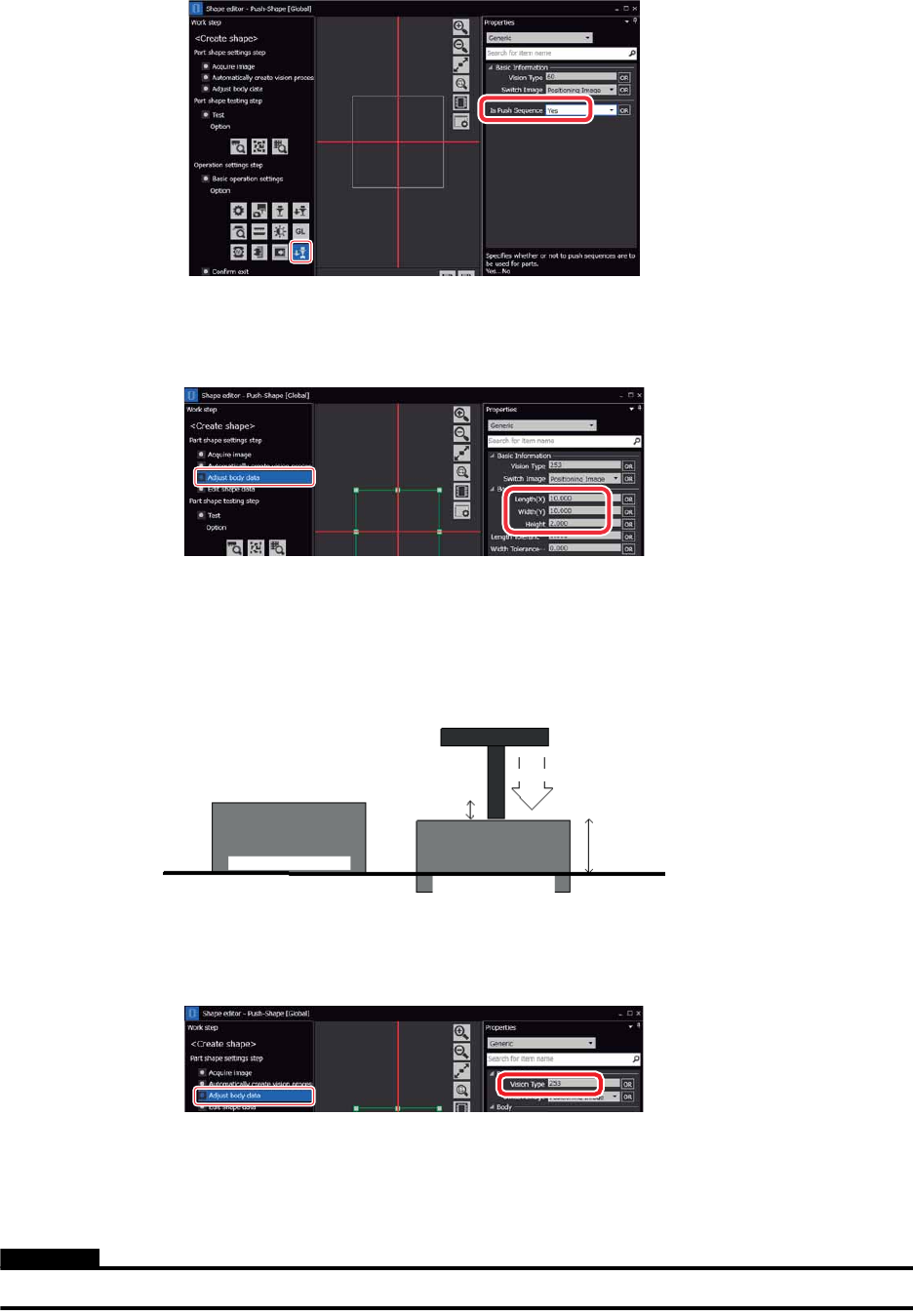

2. 在创建的外形数据的[外形编辑器]上，单击[动作设定步骤]的[选项]上的[压下顺序]图标后，将[属性]
区域的 [Is Push Sequence」设定为 “Yes”。
对应工作头 H01 / H02(F) / OF
对应供料平台 DP20 / DP45 / TUM / TUM2 / TUL / TULT / TULTC / DP20-M / DP45-M /
DP45-L / DP45-M2 / DP45-ML / DP45-L2
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
115
3. 设定元件尺寸。在[外形编辑器]上选择[元件形状设定步骤]的[元件主体数据调整]后，在[属性]区域上
设定以下的项目。
4. 设定Vision Type。在[外形编辑器]上选择[元件形状设定步骤]的[元件主体数据调整]后，将[属性]区域
上的 [Basic Information]-[Vision Type] 设定为 “253”。
注意
请不要设定要素数据。如果已被设定，请删除。
-[Length(X)]: 输入符合吸嘴尺寸的元件尺寸。
-[Width(Y)]:
-[Height]: 设定压下后的元件高度。
-[Vision Type] 253
※ 设定必须在 [Generic] 中进行。
01PRG-0441E
01PRG-0442E
01PRG-0200S
㧔य़ϟࠡ㧕
य़ϟ䞣
य़ϟৢ催ᑺ
य़ϟࡼ
01PRG-0443E
2. Job 编制器 PRG-NXTSN-006S0
116 NXT 系列 编程手册 Nexim 编
5. 设定了压下动作时的加减速或者加圧力等项目后，具有与通常贴装动作时相同的功能。贴装元件压下
功能不进行元件的贴装。
备注
按照默认设定进行压下动作时，由于按照与通常贴装相同的速度进行压下动作，因此可能损坏元件及吸嘴。

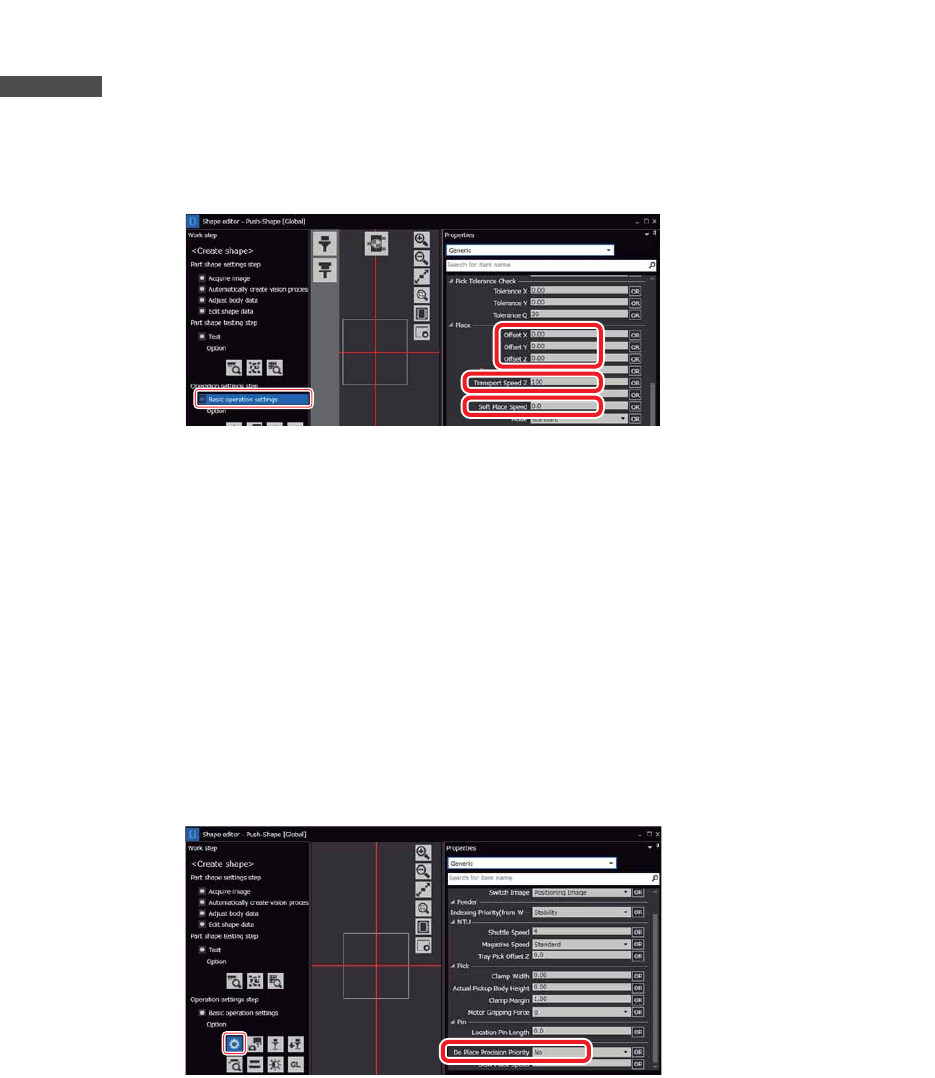

a. 在 [ 外形编辑器 ] 上选择 [ 动作设定步骤 ] 的 [ 基本动作设定 ] 后，在 [ 属性 ] 区域的 [Place] 上设定
以下的项目。
b. 在 [ 外形编辑器 ] 的 [ 动作设定步骤 ] 的 [ 选项 ] 上单击 [ 详细设定 ] 图标后，在 [ 属性 ] 区域上将
[Place]-[Do Place Precision Priority] 设定为 “No”。
c. 在 [ 外形编辑器 ] 上的 [ 动作设定步骤 ] 的 [ 选项 ] 上单击 [ 吸取 • 贴装检查 ] 图标后，在 [ 属性 ] 区
域上将 [Do Place Check] 设定为 “No”。
[Offset X]： 设定元件压下时的 X 方向修正值。
[Offset Y]： 设定元件压下时的 Y 方向修正值。
[Offset Z]： 设定元件压下高度的修正值。
[Transport Speed Z]： 设定元件压下时的 Z 轴加速度。
[Soft Place Speed]： 设定元件压下时的 Z 轴下降速度。
※ 设定必须在 [Generic] 中进行。
各个项目的详细设定内容请参照 「3.3 外形数据」。
01PRG-0444E
01PRG-0445E
