5. 其他的应用 PRG-NXTSN-006S0
288 NXT 系列 编程手册 Nexim 编
5.1.15 测试料盘元件的吸取位置
使用该功能能够测试和编辑料盘元件的 X/Y/Z 轴的吸取位置。
启动吸取测试
1. 向机器传送带有将要测试的吸取位置的 Job，等待主屏幕显示模组中所有操作用电路板。
2. 根据需要启动并登录到 MEdit 中。
3. 在 [File] 菜单中单击 [Open Current Job]。显示 [Acquire current production job] 对话框。
4. 双击带有需要测试吸取位置的机器的生产线，然后双击机器名称来显示模组。选择需要测试吸取位置
的模组。[JOB] 组合框中将自动显示模组中的 Job 名称。
5. 根据需要，选择从中测试料盘吸取位置数据的通道。
6. 单击 [OK] 打开 Job 中的指定数据。

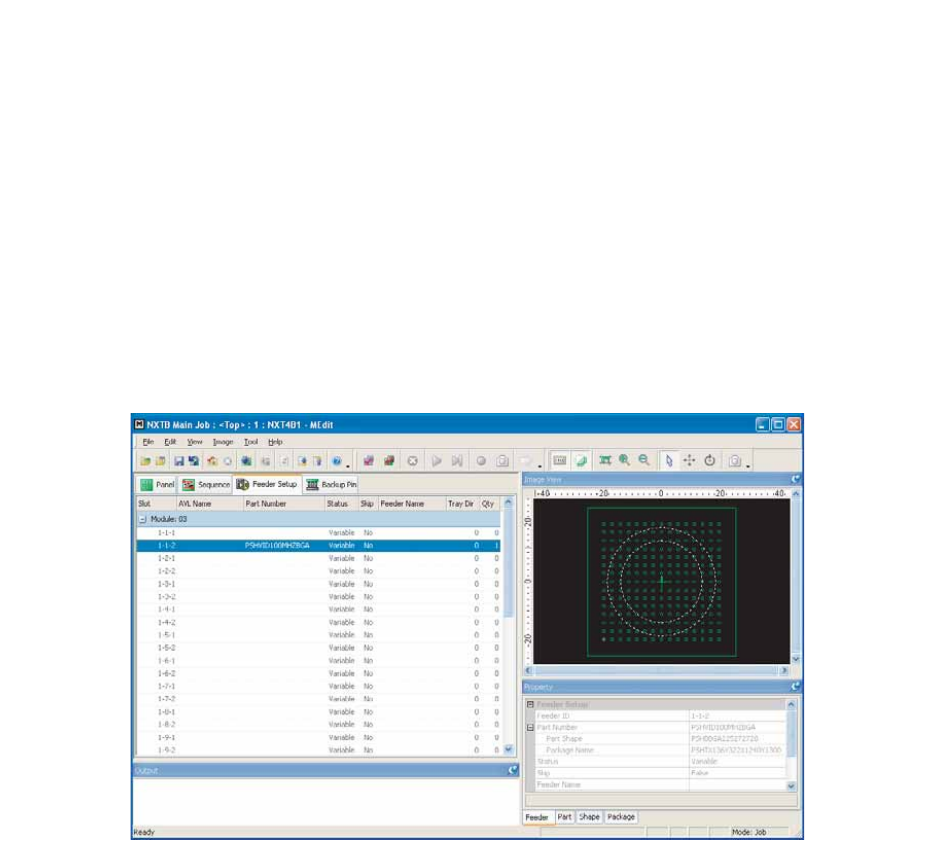

7. 选择 [Feeder Setup] 标签页。
8. 选择将要执行吸取测试的料槽。
01PRG-0031Ea
PRG-NXTSN-006S0 5. 其他的应用
NXT 系列 编程手册 Nexim 编
289
9. 从[Tool]菜单中选择[Pickup Check]-[Pickup Check]。模组操作面板的背景色变为表示模组正在进行
测试的紫色。

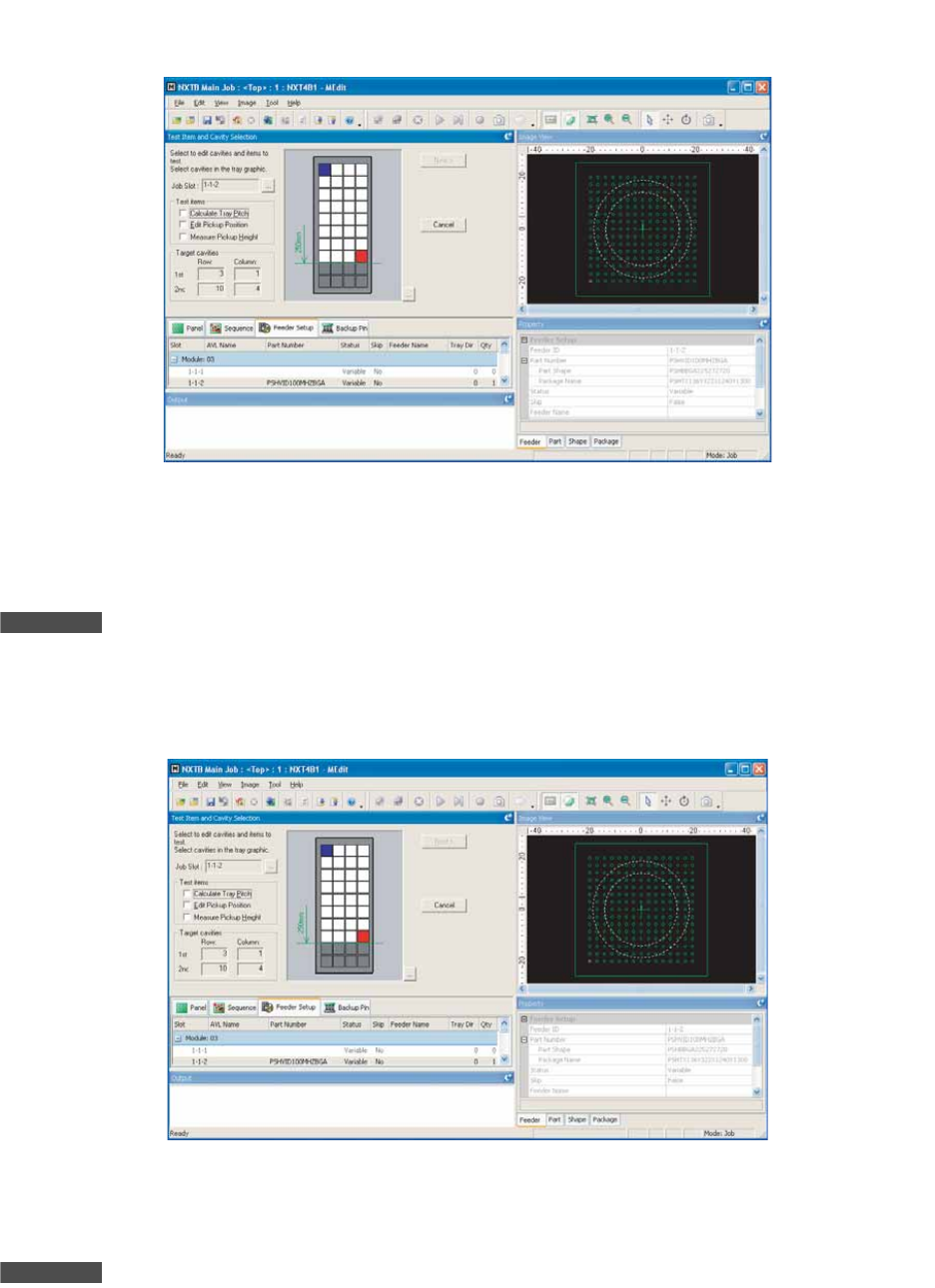

10. 从新的显示部分中选择要执行的测试类型。如果选择了 [Calculate Tray Pitch] 或 [Edit Pickup
Position] 选项，请继续执行下一步。如果只选择了 [Measure Pickup Height] 选项，请接着执行步
骤22。
备注
因为吸取高度测量使用吸取压力控制，所以高度测量测试不能使用不带压力检查传感器的工作头。在这种情况下，不能选择 “Measure
pickup Height” 项目。
检查和编辑料盘间距以及 X/Y 位置
11. 如果选择了 [Calculate Tray Pitch] 选项，则可在料盘中指定两个可吸取位置。如果仅选择了 [Edit
Pickup Position]，则只能选择一个吸取位置。选择所需位置后才显示 [Next]。
备注
不必选择第一个和最后一个吸取位置。可以选择料盘中的任何位置。但是测量料盘间距时，如果所选择的两个凹槽相距最远，则测量结果将更
佳。不能选择超过料盘 250mm 的料盘位置，因为定位相机的行程对此有限制。
NXTEJM021Ea
NXTEJM021Ea
5. 其他的应用 PRG-NXTSN-006S0
290 NXT 系列 编程手册 Nexim 编

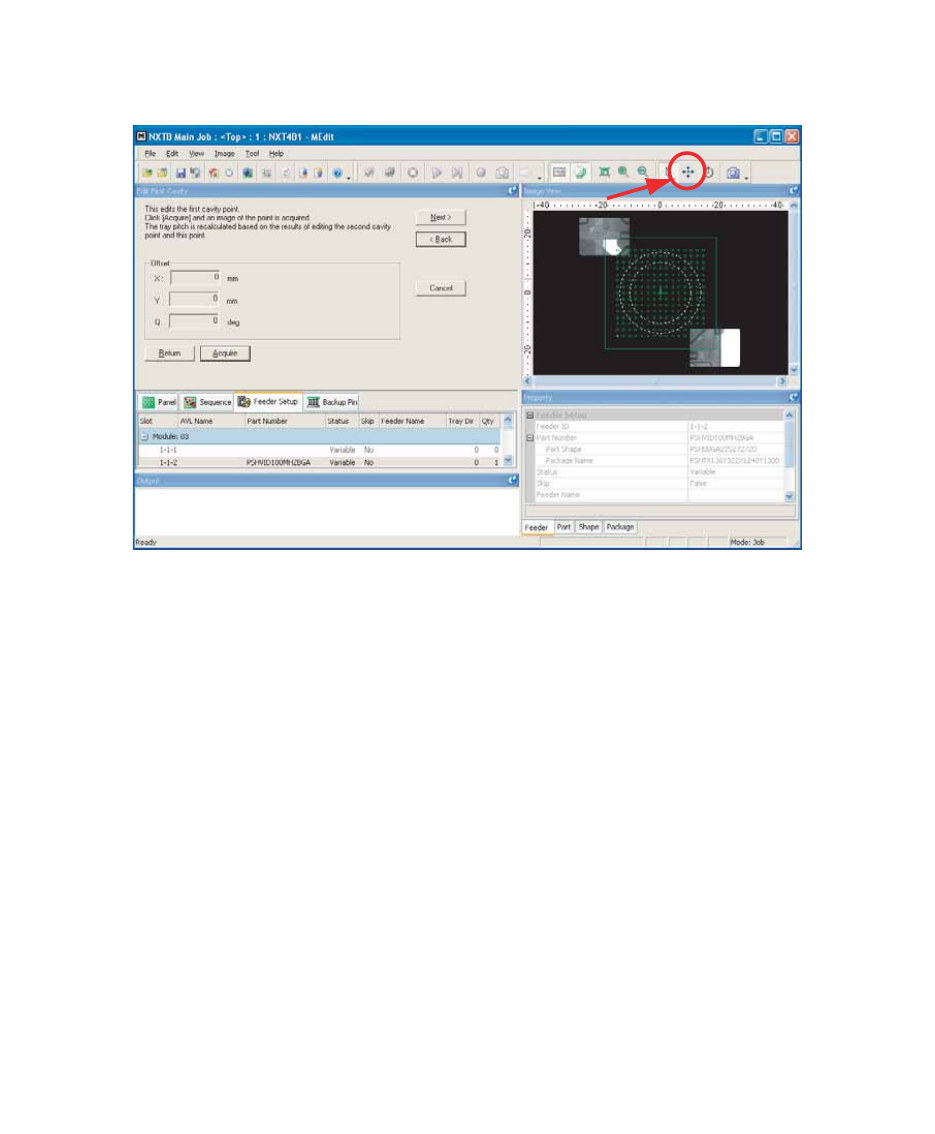

12. 单击 [Next] 显示 [Edit First Cavity] 步骤。如果不执行料盘间距测试而编辑吸取位置，请跳至步骤 19。
如果不编辑第一个吸取位置数据而测量吸取高度，请跳至步骤 22。
13. 单击 [Acquire] 获取料盘中首个指定料槽中的元件图像。获取的元件图像显示如下。
14. 通过所显示的图像检查 X-/Y- 方向上的吸取位置。如果需要移动吸取位置，请单击定位按钮 （带有四
个箭头的按钮），然后在图形图像中单击将要执行吸取的位置 （[Offset] 数值将自动更改）。
15. 如果元件吸取位置正确，请单击 [Next]。
16. 显示第二个指定的凹槽。单击 [Acquire] 获取料盘中第二个指定凹槽中的元件图像。显示获取的元件
图像。
17. 通过所显示的图像检查 X-/Y- 方向上的第二个吸取位置。如果需要移动吸取位置，请单击定位按钮
（带有四个箭头的按钮），然后在图形图像中单击将要执行吸取的位置（[Offset] 数值将自动更改）。
18. 如果元件吸取位置正确，请单击 [Next]。如果不编辑第一个吸取位置数据，而测量吸取高度，请跳至
步骤 22。如果都不测量，请跳至步骤 27。
检查和编辑料盘的吸取位置
19. 显示编辑吸取位置的步骤。单击 [Acquire] 获取料盘指定料槽中元件的图像。获取并显示元件图像。
20. 使用所显示的图像检查 X- 和 Y- 方向上的吸取位置。如果需要移动吸取位置，请单击定位按钮 （带有
四个箭头的按钮），然后在图形图像中单击将要执行吸取的位置 （[Offset] 数值将自动更改）。
21. 如果元件吸取位置正确，请单击 [Next]。如果不测试吸取高度，请跳至步骤 27。
NXTEJM022Eb
