PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
111
Job 的设定
进行 Package-on-Package 贴装时，除了进行通常的 Job 设定，还需要进行 Coordinate 数据和 Shape
数据的设定。
Coordinate 数据的设定
1. 选择 [ 生产程序列表 ] 画面的 [Job 信息 ]-[Coordinate] 后，选择 [ 元件 ] 标签页，显示贴装顺序。
2. 设定贴装在上面的元件的贴装顺序。单击 [Stack Target] 的数据单元格，从下拉列表内选择重叠贴装
时下侧的元件的 [Ref.]。
3. 对于所有重迭贴装的元件进行步骤 2. 的设定。
P4
01PRG-0436E
P2
2. Job 编制器 PRG-NXTSN-006S0
112 NXT 系列 编程手册 Nexim 编
Shape 数据的设定
1. 在 [ 元件数据 ] 画面上单击 [ 外形 ] 图标后，双击元件的外形数据名。显示外形数据设定。
2. 在 [ 作业步骤 ] 区域的 [ 动作设定步骤 ]-[ 选项 ] 上单击 [ 圧力控制选项 ] 图标。
3. 在 [ 属性 ] 区域上设定以下的项目。
Job 创建时的注意事项
• 完成 Job 的创建后，请执行优化。
• 下元件的高度请使用元件号码的元件高度。
• AVL 使用时，请使用优先指定的元件号码的元件高度。
• AVL 使用时，重迭元件高度的合计值和优先指定的元件号码的合计值的差大于 2mm 时，不能进行
对应。
• 在不同模组上贴装上元件和下元件时，不能取得下元件的高度时，请将先行贴装元件的高度作为下
元件的高度使用。
项目名 设定范围 范围
1Stack Placing
Down Speed (*1)
0.1 - 10.0 (%) 指定吸嘴 （Z 轴）的下降速度。
2 Pressure (*2) 180 - 1000 (gf) 指定元件的贴装压力。
3Placement Wait
Time
0.000 - 20.000
(msec)
指定压住元件的停止时间。[0] 时，按照各个工作头的规定
时间进行停止。
4Stack Placing Up
Speed
0.1 - 10.0 (%) 指定吸嘴 （Z 轴）的上升速度。
*1: 在吸嘴下降端的贴装时发生冲击负荷。在 [Stack Placing Down Speed] 中如果设定了
大于 [0.3] 的数值，超出 [Pressure] 设定值的压力就有可能被施加到元件上。
*2: 虽然 Nexim 上的输入范围是 0 ～ 5000，但是，如果小于 180 时，以 180(gf) 进行贴
装，大于 1000 时，以 1000 (gf) 进行贴装。 H01/H02 工作头的最低负荷是 180(gf)，
最大负荷是 1000(gf)。
01PRG-0437E
1
2
3
4
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
113

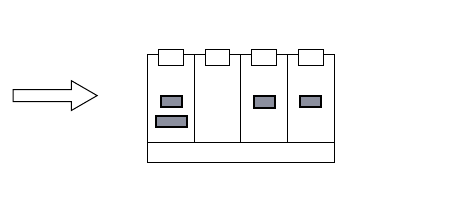

双模组生产时的注意事项
双模组生产时，双模组之间贴装下元件和上元件的模组不同时，不能进行 Package-on-Package 贴装。注
意此时不进行数据检查。
• 上图中，在模组 1 贴装下元件时，可以贴装上元件的模组是模组 1，3，4。
01PRG-0435E
Module number
1234
Board Flow
Pair Pair
^
^
