PRG-NXTSN-006S0 2. Job 编制器 NXT 系列 编程手册 Nexim 编 77 设定电路板夹紧后的边缘确认 使用软支撑销时，在夹紧电路板时电 路板停止位置发生偏移，有可能误识 别定位点。此时，请设定电路板 夹紧后的边缘确认的项目。 在夹紧电路板后再次 确认电路板边缘，补正定位点的读取位置 。 1. 设定在 [ 生产程序列表 ] 画面的 [Setup] 区域内的 [PanelSt op Property] 的以下项目。…
2. Job 编制器 PRG-NXTSN-006S0
76 NXT 系列 编程手册 Nexim 编

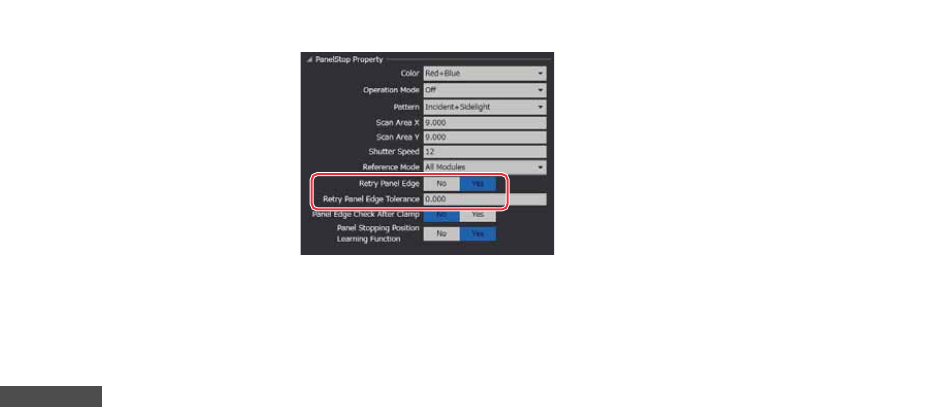

设定电路板边缘重试功能
存在电路板缺口或突起物时，电路板停止位置不确定、有可能无法检出电路板边缘。此时，请设定电路板
边缘重试功能。
1. 设定在 [ 生产程序列表 ] 画面的 [Setup] 区域内的 [PanelStop Property] 的以下项目。
备注
• 重试范围是指电路板停止位置补正重试时的电路板移动范围。
• [Retry Panel Edge Tolerance] 在 [Retry Panel Edge] 设定为 “Yes” 时显示。
-[Reference Mode]： 设定电路板停止位置补正功能的动作对象。
All Modules： 全部机器进行电路板停止位置补正。
Target Parts： 未对应
-[Panel Stopping
Position Learning
Function]：
设定是否使用电路板停止位置学习功能。
Yes： 使用电路板停止位置学习功能。
使用电路板停止位置学习功能时，请将 [Operation
Mode] 设定为 [OFF]。
No： 不使用电路板停止位置学习功能。
-[Retry Panel Edge]： 设定电路板边缘重试功能。默认为 No。
-[Retry Panel Edge Tolerance]： 指定电路板边缘重试范围。默认为 0mm 。
01PRG-0431
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
77

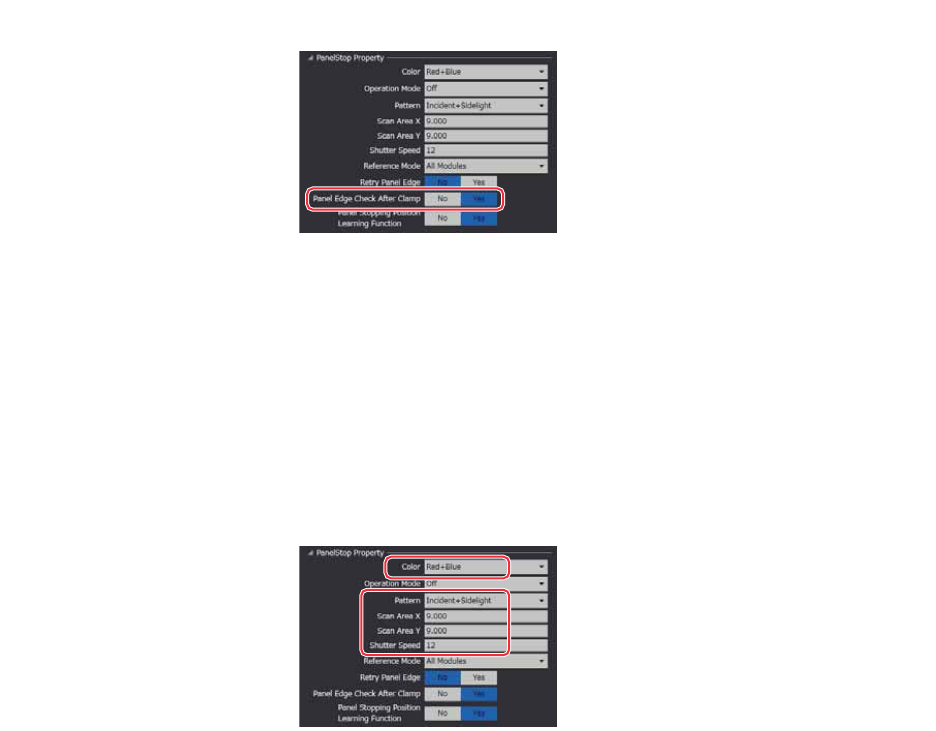

设定电路板夹紧后的边缘确认
使用软支撑销时，在夹紧电路板时电路板停止位置发生偏移，有可能误识别定位点。此时，请设定电路板
夹紧后的边缘确认的项目。 在夹紧电路板后再次确认电路板边缘，补正定位点的读取位置。
1. 设定在 [ 生产程序列表 ] 画面的 [Setup] 区域内的 [PanelStop Property] 的以下项目。
设定检测区域
因为特殊电路板的原因，标准设定时不能检测出边缘时，请调整检测区域。
1. 设定在 [ 生产程序列表 ] 画面的 [Setup] 区域内的 [PanelStop Property] 的以下项目。
-[Panel Edge Check After Clamp]： 设定夹紧后的电路板再确认功能。
默认为 No。
- [Color]： 光源颜色改变。
- [Pattern]： 光源亮灯类型改变。
-[Scan Area X,Y]： 检测区域尺寸改变。
-[Shutter Speed]： 影像的亮度改变。标准值是 12msec。
01PRG-0432
01PRG-0433
2. Job 编制器 PRG-NXTSN-006S0
78 NXT 系列 编程手册 Nexim 编

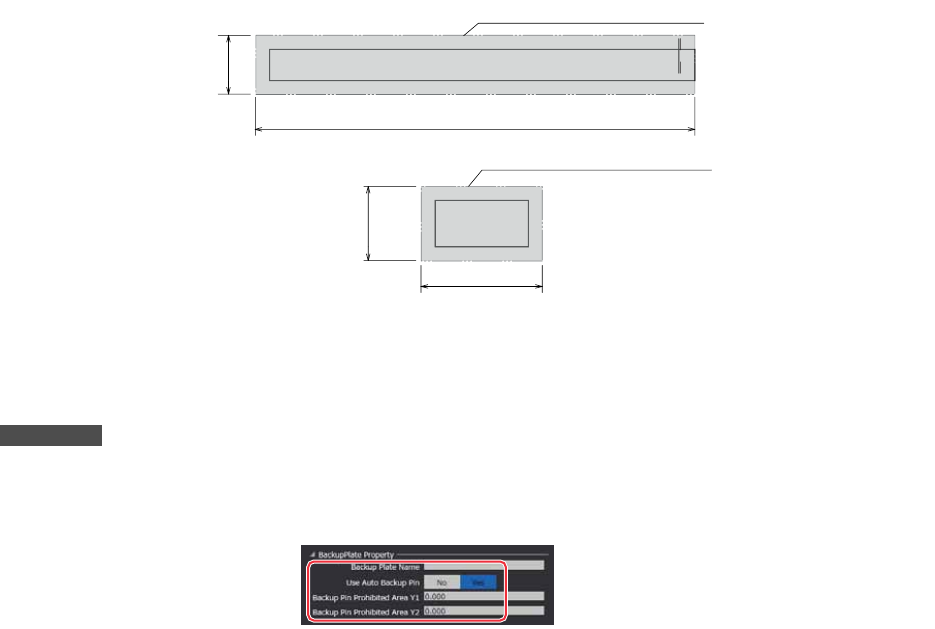

设定低反射板的安装范围
使用自动支撑销时，设定低反射板的安装范围 （不可以配置支撑销的范围）。
低反射板有以下 2 个种类。
1. 在显示在 [ 生产程序列表 ] 画面的 [ 对象生产线 ] 上选择 “Original Setup”。
2. 选择机器后，在 [Setup] 区域上单击 [ 支撑板 ] 图标。
备注
[Setup] 区域没有显示 [ 支撑板 ] 图标时，单击 [ 选项选择 ] 键，在显示的对话框上选择 [ 支撑板 ] 后单击 [OK] 键。
3. 设定 [BackupPlate Property] 的以下项目。
-[Backup Plate Name]： 输入支撑板名。
-[Use Auto Backup Pin]： 设定是否使用自动支撑销。默认为 No。
-[Backup Pin Prohibited Area
Y1]：
输入从电路板边端到反射板最靠前为止
的距离。
-[Backup Pin Prohibited Area
Y2]：
输入从电路板边端到反射板最纵深为止
的距离。
(অս㸸mm)
274
30PRG-0165S
38
48
78
нਟԕ䝽㖞%DFNXSSLQ㤳ത
нਟԕ䝽㖞%DFNXSSLQ㤳ത
վ৽ሴᶯ ($7\SH)
վ৽ሴᶯ
(%7\SH)
01PRG-0434
