PRG-NXTSN-006S0 2. Job 编制器 NXT 系列 编程手册 Nexim 编 101 d. 在 [ 元件的编辑 ] 对话框内的 [Place Before] 的下拉列表中选择后贴装元件的 Reference。 e. 单击 [OK]。 f. 确认列表中被选择元件的 [Place Before] 的数据格内显示有被选择元件的 Refere nce。 01PRG-0439E 01PRG-0440E
2. Job 编制器 PRG-NXTSN-006S0
100 NXT 系列 编程手册 Nexim 编
2.5.19 使用 Place before
必须在贴装屏蔽罩等特定元件之前进行贴装时，通过设定 Place before，可以在指定的元件之前进行贴
装。
Place before 的设定方法
Place before 贴装有个别设定和多个元件集中设定两种方法。
1. 个别设定的方法
a. 选择 [ 生产程序列表 ] 画面的 [Job 信息 ]-[Coordinate] 后，选择 [ 元件 ] 标签页。显示贴装顺序。
b. 从列表中选择先行贴装元件的顺序后，单击 [Place Before]。
c. 从下拉列表中选择后贴装元件的 Reference。

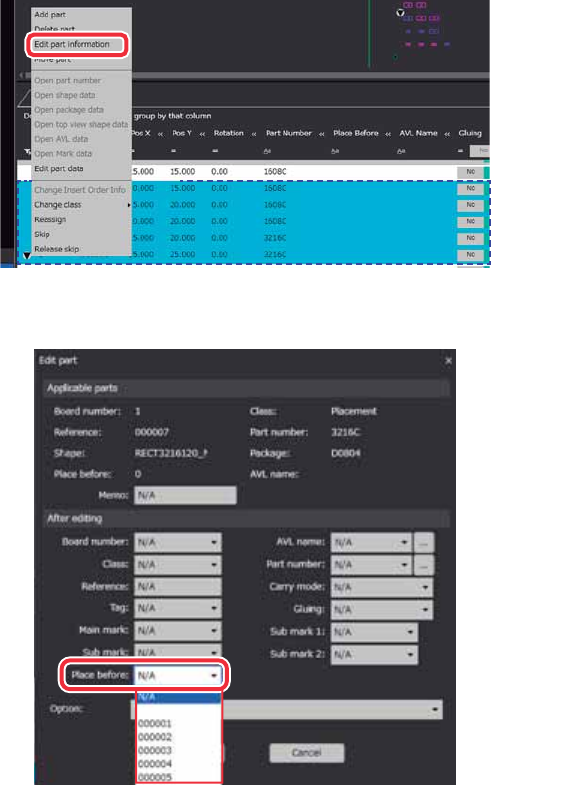

2. 多个元件集中设定的方法
a. 选择 [ 生产程序列表 ] 画面的 [Job 信息 ]-[Coordinate] 后，选择 [ 元件 ] 标签页。显示贴装顺序。
b. 从列表中选择所有先行贴装元件的顺序。
c. 右击后从显示的快捷菜单中选择 [ 元件信息的编辑 ]。显示 [ 元件的编辑 ] 对话框。
01PRG-0438E
30PRG-0074S
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
101
d. 在 [ 元件的编辑 ] 对话框内的 [Place Before] 的下拉列表中选择后贴装元件的 Reference。
e. 单击 [OK]。
f. 确认列表中被选择元件的 [Place Before] 的数据格内显示有被选择元件的 Reference。
01PRG-0439E
01PRG-0440E
2. Job 编制器 PRG-NXTSN-006S0
102 NXT 系列 编程手册 Nexim 编
2.5.20 使用自动支撑销时
在Job Editor进行Machine Configuration 和 Backup Pin 的设定。
支撑销分为 Global 销和 Local 销。
Global Pin 配置到生产线内自动对应 Backup Pin 的所有机器和模组上。
Local Pinl 配置用于贴装特定元件。
使用此功能时，需要在辅助软件的模组功能设定中设定使用自动支撑销。详细内容请参照 「系统手册」。
必要器材
• 对应自动支撑销的工作头。
• 带有存储器的搬运轨道
• 支撑销
Auto Backup Pin 使用时的注意点

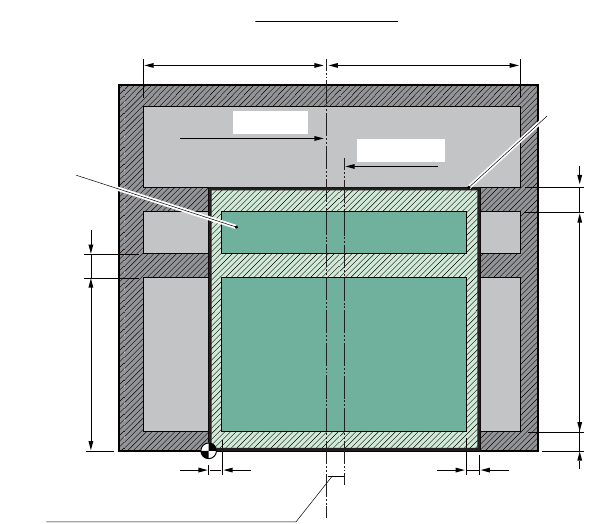

• 根据搬运轨道类型和运用方法，有些范围内无法配置支撑销。请注意不要对无法配置的范围进行支
撑销的设定。以下是无法配置的范围。
M6-2(SP), M6-3
01PRG-0330-S
15.0 18.0
19.0A
252.0244.5
2.0
2.0
Panel Stopping Position Offset.
⭫䐥ᶵѣᗹ
⭫䐥ᶵተሮPP
ਥԛ䞃㖤᭥᫇
䬶Ⲻ㤹പ
⭫䐥ᶵ
ঋփφPP
⁗㓺ѣᗹ
