PRG-NXTSN-006S0 2. Job 编制器 NXT 系列 编程手册 Nexim 编 125 下图表示 2 维码的读取范围的坐标说明。 备注 2 维码的读取范围的左上角和右上角是从元件正面看到的位置。 4. 在 [ 元件数据 ] 画面上单击 [ 元件号码 ] 图标， 右击贴装元件后， 在快捷菜单上选择 [ 编辑 ]。 显示 [ 元件号 码编辑器 ]。 5. 选择 [ 基本设定步骤 ] 的 [ 其他的设定 ]。 6. 在 [ 属性…
2. Job 编制器 PRG-NXTSN-006S0
124 NXT 系列 编程手册 Nexim 编
2.5.24 如何进行元件的 2 维码检查
对象工作头
• H01，H02(F)，G04(F) 工作头
对象 2 维码
• DataMatrix，QR 编码
注意
分割影像获取功能不能与本功能一起使用。 QR 编码只对应 Model 2 Symbol 型号 1 ～ 20，除此以外的 QR 编码不能够读取。
备注
QR 编码是 （株）DEVSOMAVE 的注册商标。
Job 的创建方法
1. 在 [ 元件数据 ] 画面上单击 [ 外形 ] 图标后，双击贴装元件。显示 [ 外形编辑器 ]。
2. 单击 [ 元件形状测试步骤 ] 的 [ 选项 ] 的 [2 维码检查 ] 图标。
3. 将 [ 属性 ] 区域的 [2 维码检查 ] 的 [Do Check] 设定为 “Yes”。
显示用于元件 2 维码检查的必要设定项目，进行各个项目的设定。
项目名 说明
Check Type 设定元件 2 维码的确认内容。请设定 [Verify Part]。
Verify Part：确认元件
Manage Part ID：确认元件 ID
Code Type 从 Data Matrix，QR Code 选择元件 2 维码的形状。
Upper Left X
Upeer Left Y
设定元件 2 维码的读取范围的左上方坐标。坐标输入值为从元件中心开始的距
离。
Lower Right X
Lower Right Y
设定元件 2 维码的读取范围的右下方坐标。坐标输入值为从元件中心开始的距
离。
01PRG-0478E
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
125
下图表示 2 维码的读取范围的坐标说明。
备注
2 维码的读取范围的左上角和右上角是从元件正面看到的位置。

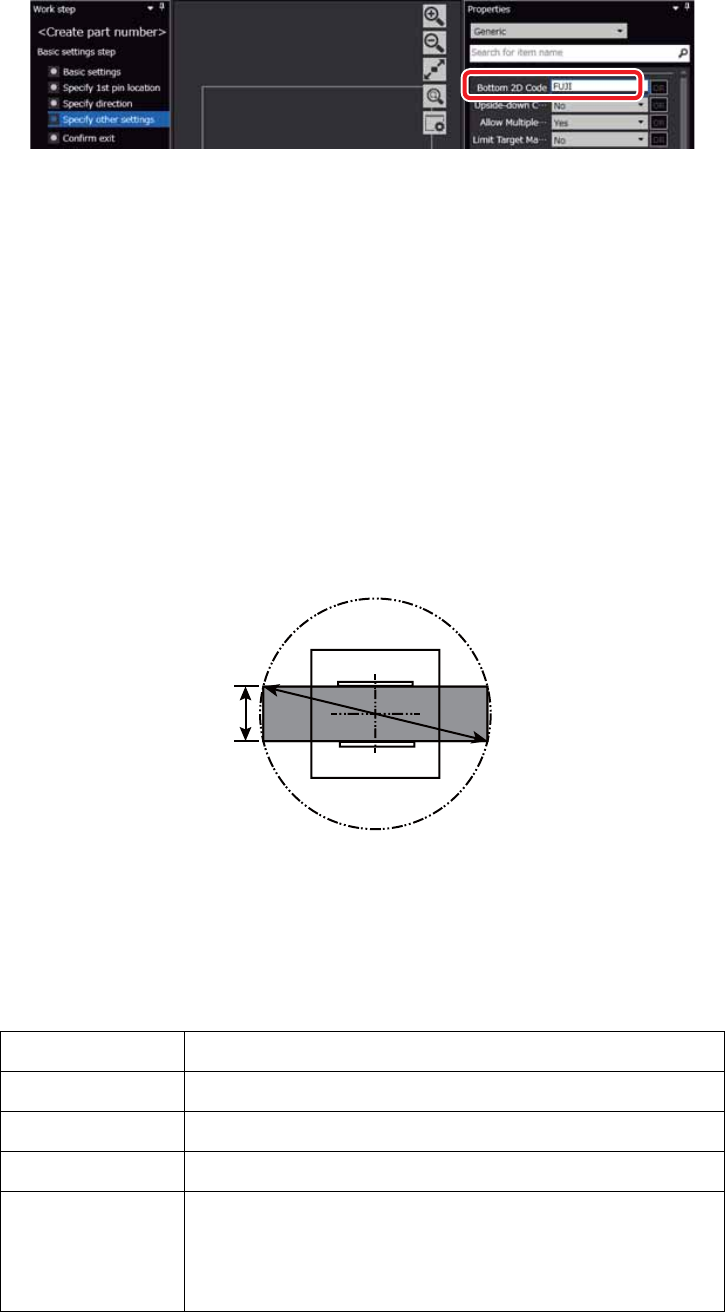

4. 在[元件数据 ]画面上单击[ 元件号码] 图标，右击贴装元件后，在快捷菜单上选择[ 编辑]。显示[元件号
码编辑器 ]。
5. 选择 [ 基本设定步骤 ] 的 [ 其他的设定 ]。
6. 在 [ 属性 ] 区域的 [2 维码检查 ] 的 [Bottom 2D Code] 上，设定刻印在元件上的 2 维码的文字列信息。
Side 设定读取元件上面或元件下面的 2 维码。请设定 [Bottom]。
Top：元件上面
Bottom：元件下面
Exposure
Time(VPDplus)
设定读取元件 2 维码时的曝光时间。设定为 0 时，按通常的曝光时间处理。请在
VPDplus 输入。
Lighting
Pattern(VPDplus)
选择读取元件 2 维码时元件相机的光源模式。请在 VPDplus 输入。
项目名 说明
2. Job 编制器 PRG-NXTSN-006S0
126 NXT 系列 编程手册 Nexim 编
2.5.25 对应 1.5 英寸元件高度
在贴装元件高度从 1.0 英寸 (25.4mm) 到 1.5 英寸 (38.1mm) 的元件时设定。
限制及注意事项
• 该功能不对应标准吸嘴。请使用标准套件的机械爪或者短机械爪进行贴装。机械爪种类的详细内容
请参照 " 创建 Job" 中的 " 机械爪表 "。
• 使用该功能时，需要在生产线的最终模组上配置对应贴装元件高度 1.5 英寸的 M6-3 模组。
• 不对应双搬运轨道的同名 Dual Lane 生产。对应单搬运轨道或者双搬运轨道的单通道生产。
• 可对应的元件尺寸是短边尺寸(A)在31.0mm以下，对角尺寸(B)在90.0mm以下的元件。(对角尺寸
包含引脚。)
• 对角尺寸 (B) 为旋转范围。元件的对角尺寸即使是在 90.0mm 以下，Pick up offset 中元件的夹紧位
置偏离时，不能贴装超过旋转范围 90.0mm 的元件。
必要器材
对应元件高度 1.5 英寸以下时的机器构成。
对应机器 NXT-3
对应模组 M6-3( 对应元件高度 1.5 英寸的模组 )
对应工作头 OF 工作头
对应平台 DP45/TULT( 对应元件高度 1.5 英寸 )
其他单元 管装供料器 ( 对应元件高度 1.5 英寸 )
NG 元件排出单元 L1.5( 对应元件高度 1.5 英寸 )
标准套件的机械爪 / 短机械爪
01PRG-0479E
30PRG-0205
A
B
