PRG-NXTSN-006S0 2. Job 编制器

NXT 系列编程手册 Nexim 编

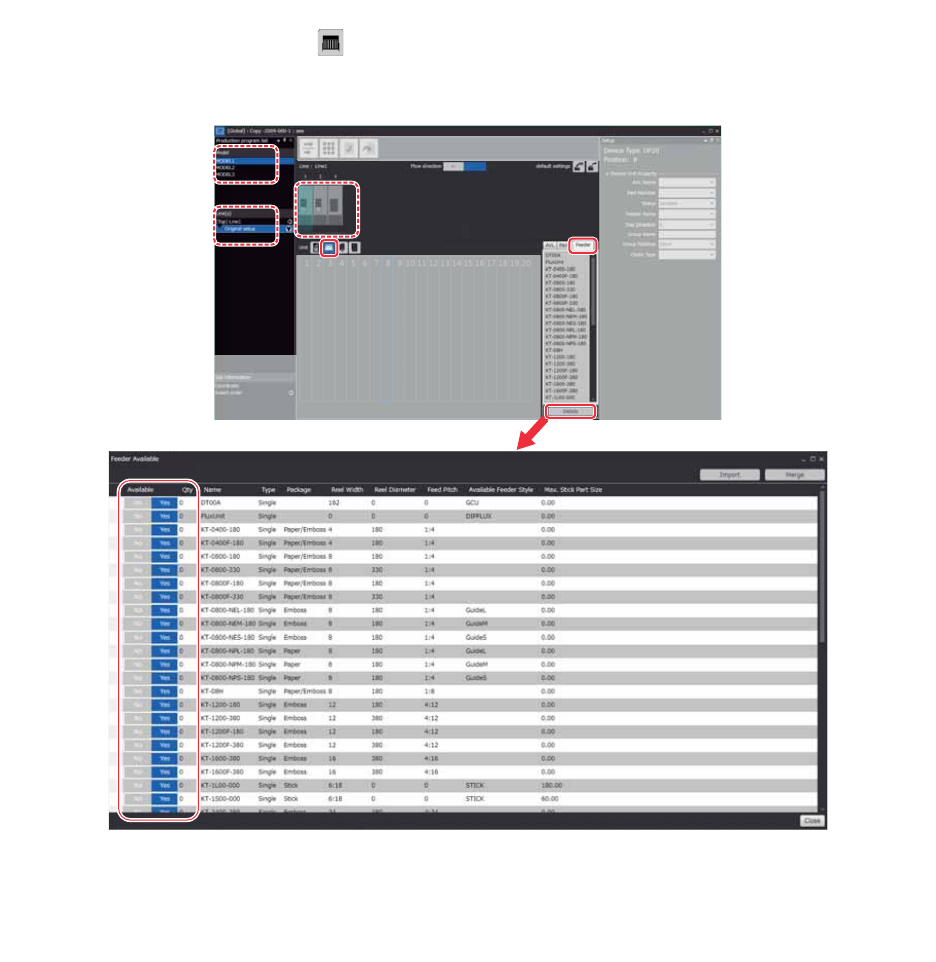

2.4.6 Feeder Available （使用供料器）的设定

预先设定好机器上可能使用的供料器后，进行供料器选择时，下拉列表中仅显示已设定的供料器。这样能

确保不会选择不可用的供料器，便于选择，减少供料器选择失误。

预先设定好机器上可以使用的供料器后，优化时仅根据可以使用的供料器决定供料器配置。

设定方法

1. 在[生产程序列表]画面的[对象模型]上选择了模型的[对象生产线]上选择生产线后，在生产线图上选择

对象模组后，单击 [ 单元 ] 的 [ ] 图标。显示供料器或者料盘配置和安装项目。

2. 选择 [Feeder] 标签页、单击 [ 详细设定 ] 后，显示 [Feeder Available] 对话框。

3. 在目的供料器的 [Available] 栏内设定供料器是否可以使用。可以在此机器上使用的供料器设定为

“Yes”，不可以使用的供料器设定为 “No”。

4. 要指定存在的供料器数量时，在各个供料器的 [Qty] 栏内指定可以使用的数量。[Qty] 为 “0” 的情况

下 [Available] 为 “Yes” 时，供料器数量无限制。

01PRG-0550E

2. Job 编制器 PRG-NXTSN-006S0

36 NXT 系列编程手册 Nexim 编

2.4.7 Head Setup 的设定

通常情况下没必要对 [Head Setup] 标签页进行设定。优化时 Head Setup 被自动设定。仅在手动配置工作

头的吸嘴时进行设定。

设定方法

1. 在[生产程序列表]画面的[对象模型]上选择了模型的[对象生产线]上选择生产线后，在生产线图上选择

对象模组后，单击 [ 单元 ] 的 [ ] 图标。显示工作头的吸嘴配置。

2. 选择吸嘴位置后，设定 [Setup] 区域的 [Head Unit Property] 的各个项目。

备注

一次可以进行多个位置的吸嘴设定。请在按下 [Ctrl] 键的同时单击鼠标选择吸嘴位置。进行删除时，请右击吸嘴位置后选择 [ 吸嘴的删除 ]。

3. 在所有需要设定的吸嘴位置上设定吸嘴。

01PRG-0552E

PRG-NXTSN-006S0 2. Job 编制器

NXT 系列编程手册 Nexim 编

2.4.8 Nozzle Changer Setup 的设定

进行吸嘴更换器的设定。

需要统一 Job 上和机器上设定的吸嘴更换器的吸嘴种类及吸嘴数量的配置。吸嘴种类及数量不同时，不能

进行生产。

设定方法

1. 在[生产程序列表]画面的[对象模型]上选择了模型的[对象生产线]上选择生产线后，在生产线图上选择

对象模组后，单击 [ 单元 ] 的 [ ] 图标。显示吸嘴更换器的吸嘴配置。

2. 选择吸嘴位置后，设定 [Setup] 区域的 [Nozzle Station Unit Property] 的各个项目。

备注

一次可以进行多个位置的吸嘴设定。请在按下 [Ctrl] 键的同时单击鼠标选择吸嘴位置。进行删除时，请右击吸嘴位置后选择 [ 吸嘴的删除 ]。

3. 在所有需要设定的吸嘴位置上设定吸嘴。

01PRG-0554E
