PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
95
2.5.17 进行双轨道生产 （仅限于双搬运轨道对应机器）
双轨道生产时，请根据相应的条件进行功能设定或更换支撑板。
使用此功能时，请在辅助软件的机器功能设定中进行 [ 电路板搬运功能设定 ]。详细内容请参照 「System
Reference」。
对应单元
双轨道生产只能在对应双搬运轨道的机器中进行。
支撑板类型和电路板尺寸
备注
「×」在机器上无法使用。
设定方法

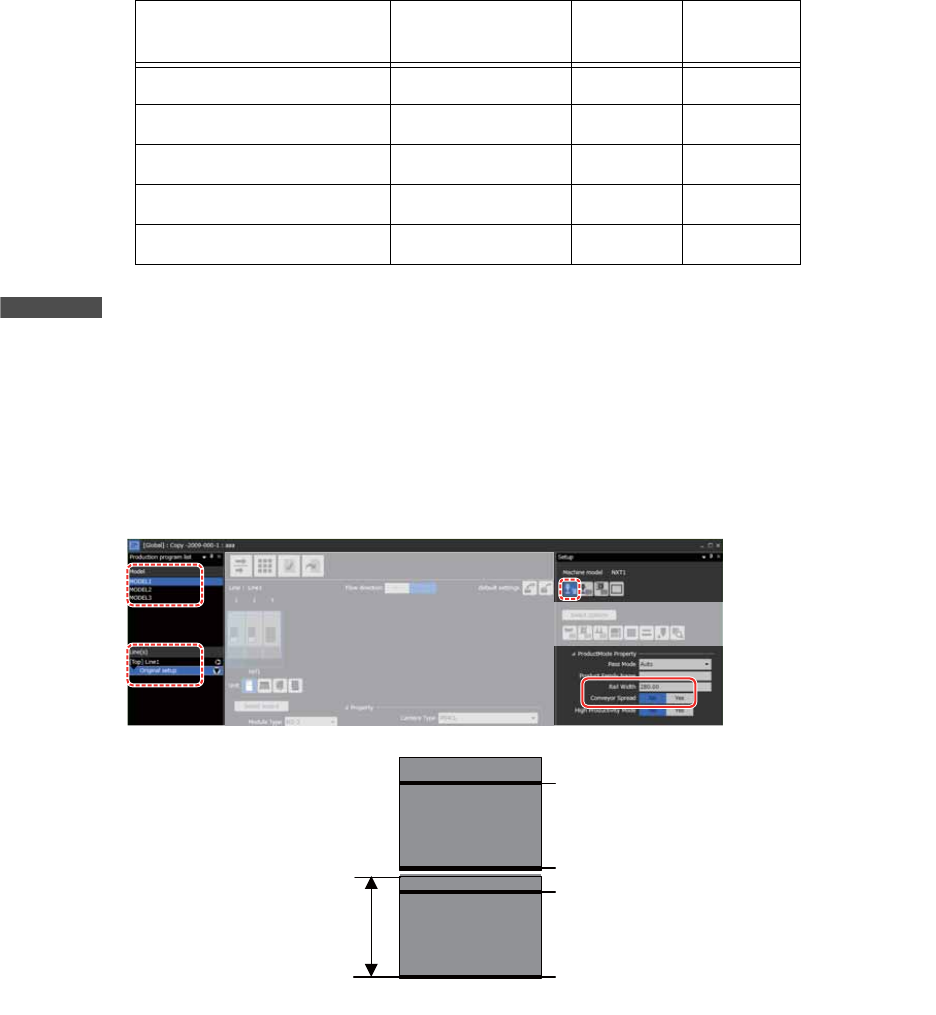

1. 在[生产程序列表]画面的[对象模型]上选择了模型的[对象生产线]上选择生产线后，在生产线图上选择
对象机器后，显示 [Setup] 区域内的机器模型的设定项目。
2. 在[Setup]区域的[机器模型]上单击[生产模式]图标后，设定[Property Mode Property]的以下项目。
Backup pin Plate Type 电路板尺寸 NXT-2/
NXT-3
NXT-2c/
NXT-3c
280mm Type 48mm - 280mm ○ ×
200mm Type 48mm - 200mm ○ ×
170mm Type 48mm - 170mm × ○
165mm Type 48mm - 165mm ○ ×
120mm Type 48mm - 120mm × ○
-[Rail Width]： 设定所使用支撑板的类型。
01PRG-0558E
01PRG-0559S
㻌
㻌
Rail Width
䙐䚉
䙐䚉
WKሲ䖞
UGሲ䖞
QGሲ䖞
VWሲ䖞
2. Job 编制器 PRG-NXTSN-006S0
96 NXT 系列 编程手册 Nexim 编
2.5.18 元件超出电路板时的搬运方法
生产接插件等超出电路板边端的电路板时，如果在电路板的搬运方向上发生超出，在电路板送出时搬运轨
道的 OUT 传感器检测出超出的接插件，发生超出异常。
在与电路板搬运的相反方向上发生超出时，载入电路板时电路板不能停止在生产的正确位置上，不能读取
定位点。
为了解决以下这些问题，需要进行以下设定。
创建 Job
在机器内贴装含有超出电路板边端的元件的电路板时，请在 Job 中进行以下的设定。此外，生产机器外已
贴装的元件超出电路板边端的电路板时，请参考 [ 生产机器外已贴装的元件超出电路板边端的电路板时 ]，
进行 Job 的设定。
机器内贴装超出电路板边端的元件时
[ 设定所有机器的超出搬运控制 ON/OFF]
1. 在显示在 [ 生产程序列表 ] 画面的 [ 对象生产线 ] 上选择 “Original Setup”。
2. 选择机器后，在 [Setup] 区域上单击 [ 搬运 ] 图标。
3. 将 [Conveyance Property] 的 [Place Protruding Part] 设定为 “Yes”。
[ 设定各个模组的超出搬运控制 ON/OFF]
1. 在显示在 [ 生产程序列表 ] 画面的 [ 对象生产线 ] 上选择 “Original Setup”。
2. 选择模组后，单击 [ 单元 ] 的 [Modules] 图标。
3. 将 [Property] 的 [Protruding Part Panel Conveyance] 设定为 “Yes”。
-[Conveyor Spread]： 设定为 No。
01PRG-0469E
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
97
注意
根据元件的贴装位置和传感器的调整，超出电路板边端的元件有可能没有反映给传感器。此时，请将 [Protruding Part Panel
Conveyance] 设定为 [No]。
[ 设定超出电路板边端的元件 ]
1. 在 [ 元件数据 ] 画面上单击 [ 外形 ] 图标后，双击贴装元件。显示 [ 外形编辑器 ]。
2. 单击 [ 动作设定步骤 ] 的 [ 选项 ] 的 [ 元件超出电路板边端时的控制 ] 图标。
3. 在 [ 属性 ] 区域上将 [Protrusion] 设定为 “Yes”。
[ 设定贴装元件的外形尺寸 ]
请创建包含贴装元件的超出电路板边端的端子等部分的元件数据。
1. 在 [ 元件数据 ] 画面上单击 [ 外形 ] 图标后，双击贴装元件。显示 [ 外形编辑器 ]。
2. 选择 [ 元件形状设定步骤 ] 的 [ 元件主体数据调整 ]。
3. 在[属性]区域上的[Body]的[Length(X)]内，输入包括超出电路板边端的端子等部分在内的外形尺寸。
01PRG-0470E
01PRG-0471E
