5.1.13 使用贴装和确认模式测试 Job
完成元件吸取、影像处理以及电路板贴装。贴装元件后，定位相机会获取位置图像并且该图像会以元件图
形形式覆盖显示在 MEdit 中。该功能允许操作员检查吸取错误、影像错误、实际贴装位置的偏差和贴装角
度问题。如果出现错误，则在 MEdit 中进行修正并且反馈到 Job 中。
通过该模式检查的主要项目有基准点、送料、送料方向、影像数据、贴装数据、实际贴装位置和方向。执
行该测试时既需要实际元件也需要实际电路板。如果找到任何有关这些项目的问题，则进行修正，然后再
检查一遍。
启动贴装和确认模式
1. 向机器传送将要执行测试的 Job，等待主屏幕显示模组的所有操作用电路板。
2. 根据需要启动并登录到 MEdit 中。
3. 在 [File] 菜单中单击 [Open Current Job]。显示 [Acquire current production Job] 对话框。
4. 双击带有需要测试 Job 的机器的生产线，然后双击机器名称来显示模组。选择需要测试 Job 的模组。
[Job] 组合框中将自动显示模组中的 Job 名称。
5. 根据需要，在带有需要测试 Job 的模组中选择通道。
6. 单击 [OK] 打开 Job 中的指定数据。
7. 从[Tool]菜单中选择[Job Test]-[Place & Check]。模组操作面板的背景色变为表示模组正在进行测试
的紫色。
检查元件的位置和方向
8. 从 MEdit 的列表中选择将要进行检查的顺序，单击中断点按钮 （红色圆形按钮）。这样用以确认将要
进行检查的顺序并且顺序的开头一列将会显示红色圆形图标。
备注
• 可以指定多个中断点。中断点的顺序停止并且所获取的图像发送到 MEdit 用以确认。非中断点的顺序图像是不会送到 MEdit 中进行确认
的，除非下一个顺序指令正在使用。
• 不可以为贴装 & 检查模式指定启动顺序。如果生产期间模组停止，则生产就会切换到这种模式中，生产停止时所在顺序就是启动顺序。
9. 单击开始按钮 （指向右边的绿色三角形按钮）开始检查操作。机器启动搬运轨道并且在装载电路板
后，夹紧电路板并且从第一个或中断顺序开始进行检查。机器吸取元件，执行影像处理，然后执行贴
装。机器通过定位相机获取贴装位置图像，这些项目会显示在操作面板中。到达中断点顺序后，机器
获取位置图像，停止运转并且将图像输送到 MEdit 中。该图像以元件图形形式在 MEdit 中覆盖显
示。
备注
使用贴装 & 检查模式时，模组中必须装载有供料器，因为要从供料器中吸取元件。
10. 根据电路板中的焊垫检查元件图像的坐标和角度。如果需要更改元件的 X 轴或 Y 轴位置，可以直接编
辑坐标或单击定位按钮 （有四个箭头的按钮），然后单击并且拖动图片直到将其准确定位。可以通过
单击旋转按钮 （带箭头的圆圈按钮）来更改方向。
11. 对所显示的位置进行了必要调整后，请单击 start 按钮继续进行操作直到出现下一个中断点，或者单击
step 按钮 （指向一条直线的三角形按钮）来检查下一个顺序 （即使没有中断点也可以执行）。
5. 其他的应用 PRG-NXTSN-006S0
282 NXT 系列 编程手册 Nexim 编
12. 继续检查顺序直到所有目标顺序都经过贴装和检查。
备注
会有 MEdit 询问是否将已经更改的 Job 再次传送次机器的情况出现。如果 Job 已经再次传送并且没有对 Job 进行更多更改，请跳至步骤 17。
这是因为当前大部分数据已经在机器中，因此不需要再次传送 Job。如果不能确认 Job 的更改是否已经传送到机器中，请继续执行下一步。如
果 Job 已经再次传送到机器中，则当前数据已经在机器中。
将变更后的设置发送次模组
13. 检查顺序后，在 [File] 菜单中单击 [Run Data Checker] 检查 Job。数据检查器完成对 Job 的检查后，重
新把数据传送给模组。
14. 从 [File] 菜单中选择 [Retransmit Job] 将更改的设置发送到模组中。
备注
黄色操作图标显示在模组的操作面板上时，可以将 Job 传送到模组中。
15. 根据需要重复检查顺序的变更。
退出贴装 & 检查测试模式
16. 所有贴装和检查测试都完成后，从 [Tool] 菜单中选择 [Job Test]-[Exit]。
这样就通过贴装 & 检测模式完成了指定模组上 Job 的测试。
PRG-NXTSN-006S0 5. 其他的应用
NXT 系列 编程手册 Nexim 编
283
5.1.14 供料器元件的吸取测试
使用该功能测试和编辑供料器中的元件的 X、Y 和 Z 轴的吸取位置。
启动吸取测试
1. 向机器传送带有将要执行测试的吸取位置的 Job，等待主屏幕显示模组中所有操作用电路板。
2. 根据需要启动并登录到 MEdit 中。
3. 在 [File] 菜单中单击 [Open Current Job]。显示 [Acquire current production job] 对话框。
4. 双击带有需要测试吸取位置的机器的生产线，然后双击机器名称来显示模组。选择需要测试吸取位置
的模组。[Job] 组合框中将自动显示模组中的 Job 名称。
5. 根据需要，选择从中测试吸取位置数据的通道。
6. 单击 [OK] 打开 Job 中所指定的数据。

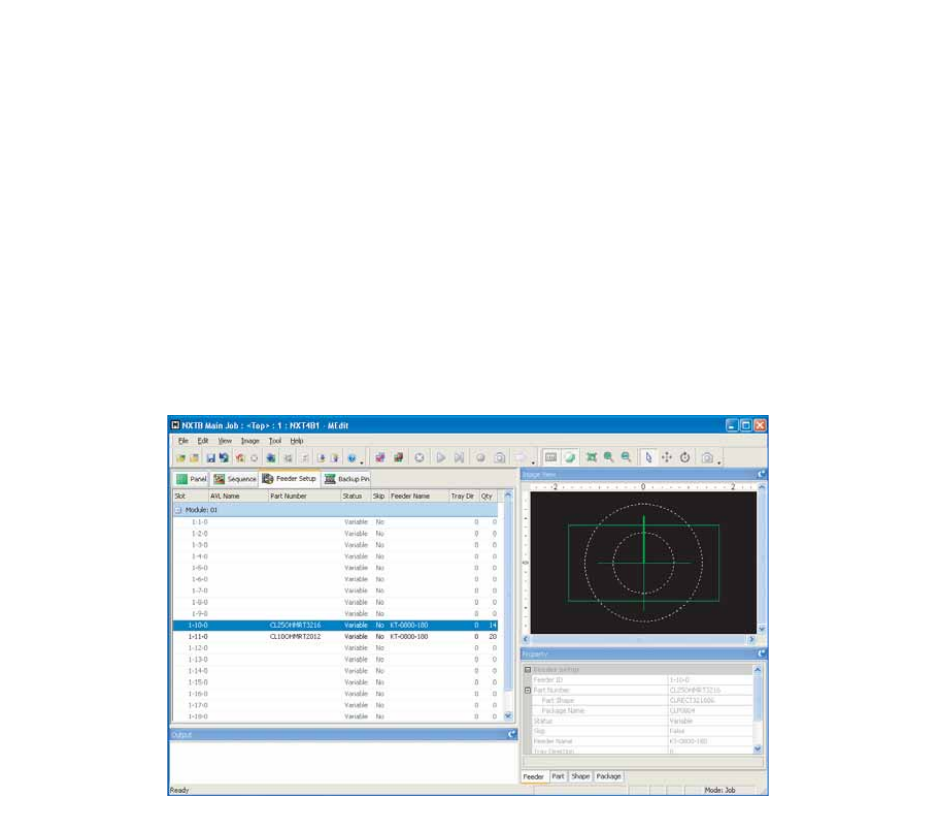

7. 选择 [Feeder Setup] 标签页。
8. 选择将要执行吸取测试的料槽。
