2. Job 编制器 PRG-NXTSN-006S0
24 NXT 系列 编程手册 Nexim 编

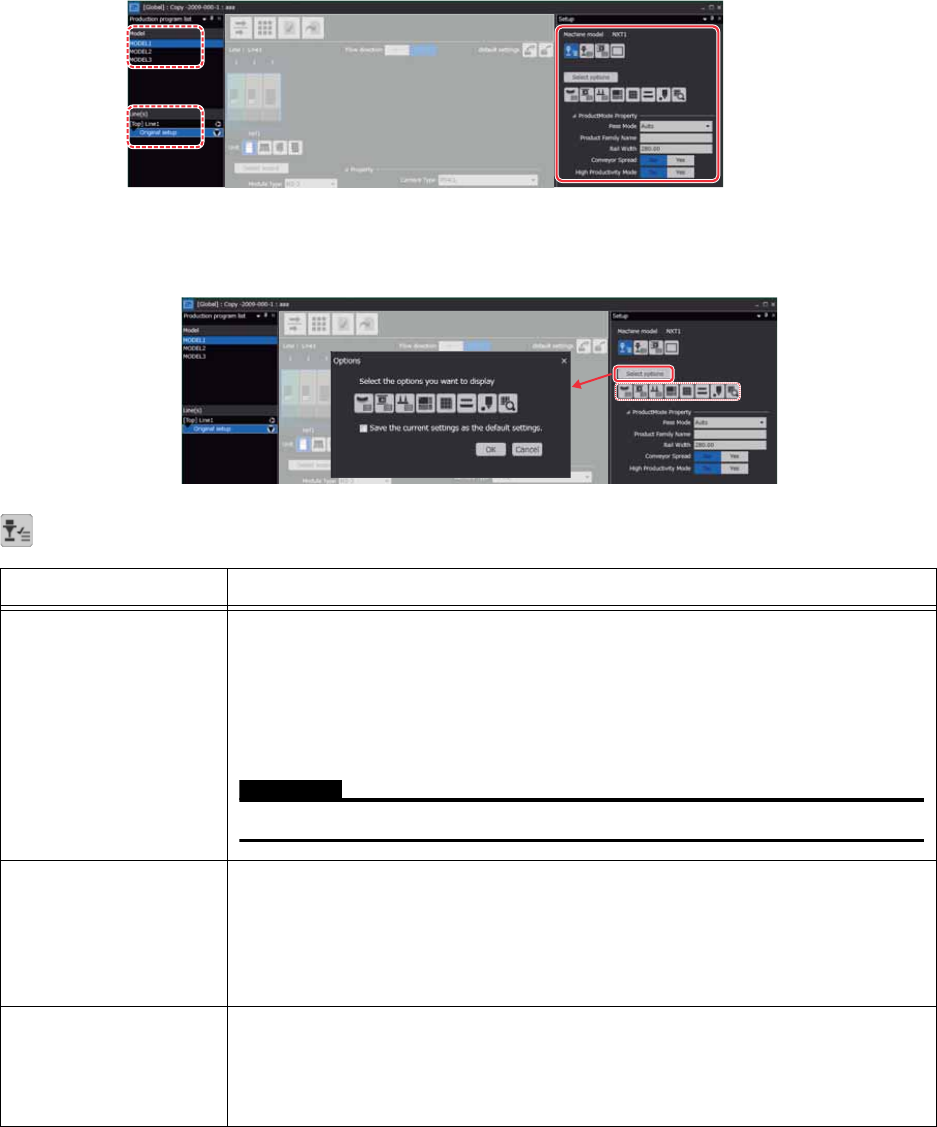

2.4.3 机器模型的设定
在 [ 生产程序列表 ] 画面的 [ 对象模型 ] 上选择了模型的 [ 对象生产线 ] 上选择生产线后，在生产线图上选
择对象机器后，显示 [Setup] 区域内的机器模型的设定项目。
在 [Setup] 区域的 [ 机器模型 ] 内单击图标后，显示各个项目。请根据需要设定各个项目。
• 没有显示目的图标时，单击[Setup]区域的 [ 选项选择]，在显示的[选项 ] 对话框内单击图标后，单击
[OK]。
生产模式 （Product Mode Property）
项目名 说明
Pass Mode 不进行生产，机器作为搬运轨道使用时设定。
On：启用 Pass Mode。
Off：关闭 Pass Mode。
Auto：自动设定 Pass Mode。
注意
生产中使用此功能时，需要在辅助软件设定。
Product Family
Name
Lane1 及 Lane2 同时生产不同电路板面时，请输入 Family Name。
只有一样的 Family Name 才可以同时生产。不同的 Family Name 无法同时
生产。
没有在 Family Name 输入的 Job，可以同时生产。
Rail Width 设定轨道 2 的基准轨道固定位置。
只有把 [Fix Rail] 设定为 [Yes] 时才显示。
请根据使用的 Buckup plate 进行设定。
01PRG-0532E
01PRG-0545E
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
25
生产条件 （Product Condition Property）
搬运 （Conveyance Property）
Conveyor Spread 设定是否进行双搬运轨道的两端导轨的固定。
Yes：进行
No：不进行
Rail Distance 设定从第 1 导轨到第 4 导轨的距离。
0 时两端靠近。(NXT-2/NXT-3 为 610mm, NXT-2c/NXT-3c 为は 380mm。
)
High Productivity
Mode
设置是否使用生产优先模式。详细请参照 「2.5.29 使用生产优先模式时」。
Target Heads High
Productivity Mode
设定要使用生产优先模式进行贴装的工作头。
项目名 说明
Placed Parts Height 设定来自前工序机器的电路板的先行贴装的元件高度。
Do Advance Pickup 设定是否启用元件的先行抓取吸取功能。
Fix Placement Pitch 要以指定间隔贴装元件时进行设定。
请指定 2 个在贴装、点胶、检查顺序时进行参照的基准定位点。
此功能和 PAM 模式不能并用。
项目名 说明
Speed 设定电路板的搬运速度。
High: 可以稳定搬运标准元件的电路板的速度。
Middle： 相当于 High 的 70％的搬运速度
Low： 相当于 High 的 50％的搬运速度
ULow： 相当于 High 的 30％的搬运速度
Decelerate Module
No.
设定在送出侧降低电路板搬运速度的模组号码。
Speed After
Decelerate
此项目仅在 [Decelerate Module No.] 中设定了模组号码时才显示。
设定减速后的搬运速度。此速度必须小于 [Speed] 中所指定的速度。
Clamp Torque 设定电路板夹紧时的夹紧力矩。
Normal: 通常
Soft: 较小 （在易碎电路板的时候使用。）
Bottom Side Part
Height
设定电路板反面的元件高度。如果元件高度较低，可以缩短搬运时间。
项目名 说明
2. Job 编制器 PRG-NXTSN-006S0
26 NXT 系列 编程手册 Nexim 编
电路板 （Panel Property）
电路板翘曲 （Panel Warp Property）
电路板停止位置补正 （Panel Stop Property）
Protrusion Amount
(Left)
前工序送出的元件超出电路板时，设定从电路板左端开始的元件超出量。
Protrusion Amount
(Right)
前工序送出的元件超出电路板时，设定从电路板右端开始的元件超出量。
Place Protruding Part 设定是否在所有机器上搬运元件超出电路板。
Panel Pass Sensor
Sensitivity
设定电路板通过确认传感器的灵敏度。
Standard/ Middle/ Low/ ULow
发生电路板搬运异常时，请阶段性地降低灵敏度。
Standard 的灵敏度更好。
备注
Vision Board 不对应 NXT-2，NXT-2c。
项目名 说明
Rotation 设定电路板载入到机器时的电路板旋转角度。
项目名 说明
Upper Limit 进行电路板翘曲确认时，请设定电路板翘曲上限值 （mm）。
Lower Limit 进行电路板翘曲确认时，请设定电路板翘曲下限值 （mm）。
项目名 说明
Color 指定在进行电路板位置补正时使用何种光源 （光源的颜色）。根据电路板的颜
色需要变更设定。
Red+Blue：红色和蓝色结合使用。
Red：使用红色光源。
Blue：使用蓝色光源。
项目名 说明
