PRG-NXTSN-006S0 3. 元件数据 NXT 系列 编程手册 Nexim 编 255 参照 4 背光光源的影像处理 Vision Type 150 是进行接插件的背光处理，需要根据以下的表 格，区分处理。 备注 Vision Type 150 自动转换为 153，但是如果已经在 “Override” 项目中指定了 Vision Type， 则使用该 Vision Type。 参照 5 背光光源的影像处理 Vision Type…
3. 元件数据 PRG-NXTSN-006S0
254 NXT 系列 编程手册 Nexim 编
参照 2
背光光源的影像处理 Vision Type 20 可以处理带有少量引脚的 SOT 类型元件，相当于 NXT 系列的 Vision
Type180，但是，对于功率晶体管，因为存在特定的 Vision Type，所以需要输入 Vision Type。
备注
Vision Type 20 自动转换为 180，但是如果已经在 “Override” 项目中指定了 Vision Type，则使用该 Vision Type。
参照 3
背光光源的影像处理 Vision Type 40 按照元件主体结果进行了设置。NXT 系列机器可以使用引脚 （锡球）
类型元件的元件主体中心或者元件中心。所以不需要选择特定的 Vision Type，请按照以下的表格，选择符
合元件形状的 Vision Type。
*2：根据引脚形状和引脚数量，选择 123/124/152/153/180 等影像类型。
备注
Vision Type 40 自动转换为 160，但是如果已经在 “Override” 项目中指定了 Vision Type，则使用该 Vision Type。
Vision Type Part Type 说明
现有机器 NXT 系列
20 180 钽电容器，SOT 类型
元件
如果在 Vision Type 的 Override 项
目中没有输入，则将自动转换为
Vision Type 180。
75 功率晶体管 P Pattern 被自动转换。
Vision Type Part Type 说明
现有机器 NXT 系列
40 160 白色主体接插件的元
件主体检测
如果在 Vision Type 的 Override 项
目中没有输入，则将自动转换为
Vision Type 160。
60 各个类矩形芯片
252 Multi-purpose （外
形）
(*2) 引脚元件 P Pattern 被自动转换。
PRG-NXTSN-006S0 3. 元件数据
NXT 系列 编程手册 Nexim 编
255
参照 4
背光光源的影像处理 Vision Type 150 是进行接插件的背光处理，需要根据以下的表格，区分处理。
备注
Vision Type 150 自动转换为 153，但是如果已经在 “Override” 项目中指定了 Vision Type，则使用该 Vision Type。
参照 5
背光光源的影像处理 Vision Type 254 是进行接插件的背光处理，需要根据以下的表格，区分处理。
*3：Vision Type 254 没有被特定对象元件，选择符合前光影像的 Vision Type，并且必须输入。但是，对
于元件主体为白色并且没有引脚的元件，Vision Type 254 可以处理。另外，对于元件主体为白色并且存在
引脚的元件主体和引脚为一体化的元件，Vision Type 254 也可以处理。
如果使用现有的 Version Type 能够进行定义，请选择最合适的 Vision Type。此时，根据需要输入
Element 数据。
备注
Vision Type 254 自动转换为 252，但是如果在 “Override” 项目中指定了 Vision Type，则使用该 Vision Type。
Vision Type Part Type 说明
现有机器 NXT 系列
150 152 黑色主体接插件处理 P Pattern 被自动转换
153 白色主体接插件处理 如果在 Vision Type 的 Override 项
目中没有输入，则将自动转换为
Vision Type 153。
Vision Type Part Type 说明
现有机器 NXT 系列
254 252 Multi-purpose （外
形）
如果在 Vision Type 的 Override 项
目中没有输入，则将自动转换为
Vision Type 252。
(*3) 需要定义 Element 数据。
3. 元件数据 PRG-NXTSN-006S0
256 NXT 系列 编程手册 Nexim 编
3.7.3 元件数据的 Override 设定
使用不同种类的机器进行同一 Job 的生产时，根据项目有时需要对不同机器进行不同的设定。
使用不同种类机器进行生产时，请对各个机器进行 Override 设定。
设定方法

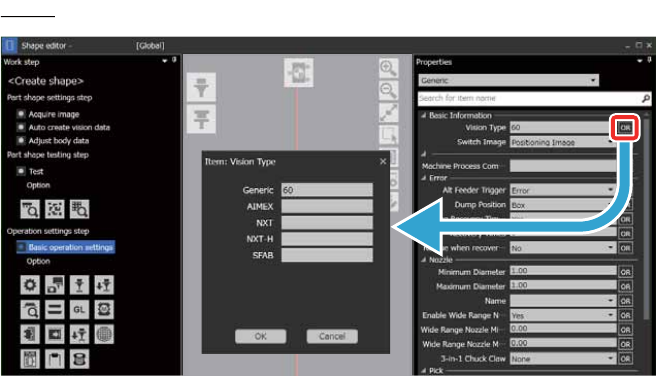

在 [ 属性 ] 区域的各个项目的右侧单击 [OR] 后显示对话框。进行各个机器的设定。
不对各个机器分别进行设定时，[Generic] 的值变为设定值。
01PRG-0557S
䇴ᇐׁ ཌᖘᮦᦤⲺ9LVLRQ7\SHᰬ
