2. Job 编制器 PRG-NXTSN-006S0 90 NXT 系列 编程手册 Nexim 编 在托架搬运的电路板中使用电路板高度检测功能 电路板高度检测功能的测定范 围虽然是 Z0+5mm，Z0-3 mm，但是，电路板上面高度必须在 Z0±2mm 以 内。另外，电路板翘曲高度公差范围 为 Z0±2mm。 规格限制 因为电路板翘曲公差范围是 Z0±2.0mm，所以 ，即使没有超出本公司规格范围的电路板翘 曲 ±2mm，也 有可能发生…
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
89
此外，如果一块子电路板的 1 处发生电路板翘曲公差范围外异常时，整个电路板作为除外对象。
各子电路板不存在电路板高度差的情况
电路板高度定位点的设定方法
无论是在子电路板内还是在子电路板外，请在合适位置设定电路板高度定位点。 （设定方法与不是多子电
路板的电路板相同。）
01NST-0183Sa
基准导轨侧
从属导轨侧
贴装点
测定点
使用最近的测定点进行补正
35*6
①③
②
④
䆒ᅮ՟
2. Job 编制器 PRG-NXTSN-006S0
90 NXT 系列 编程手册 Nexim 编

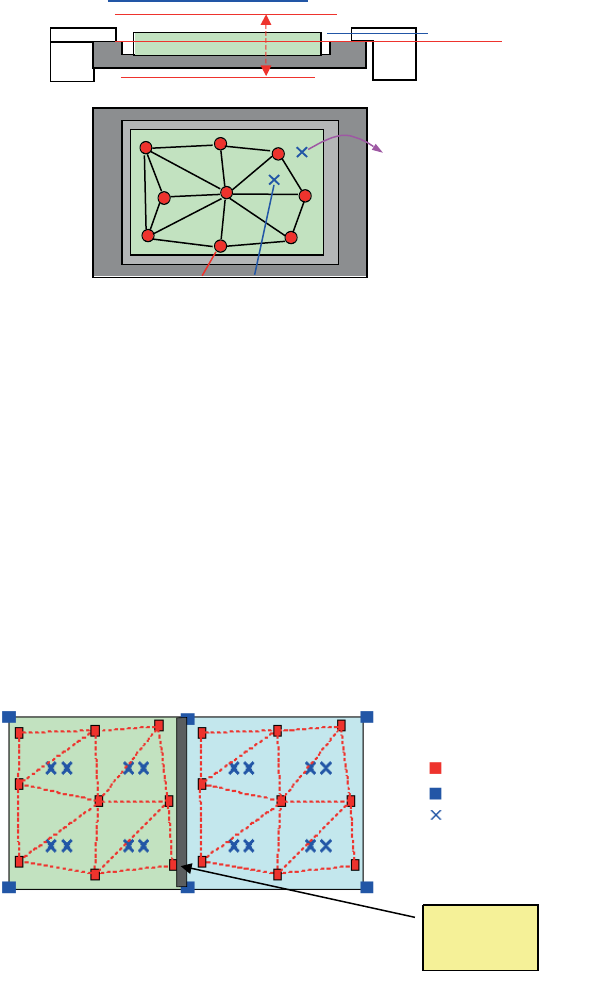

在托架搬运的电路板中使用电路板高度检测功能
电路板高度检测功能的测定范围虽然是 Z0+5mm，Z0-3mm，但是，电路板上面高度必须在 Z0±2mm 以
内。另外，电路板翘曲高度公差范围为 Z0±2mm。
规格限制
因为电路板翘曲公差范围是 Z0±2.0mm，所以，即使没有超出本公司规格范围的电路板翘曲 ±2mm，也
有可能发生电路板翘曲公差范围外异常。
另外，托架搬运时，对于电路板高度测定区域外的贴装点，不进行电路板高度检测功能的补正而直接贴装。
电路板翘曲公差范围外异常的向导内所显示的 Value 不是从电路板上面开始的数值，而是从 Z0 开始的数
值。
在双模组生产中使用电路板高度检测功能
双模组生产时，不使用另一侧模组所测定的电路板高度定位点结果，而是使用自身模组所测定的电路板高
度定位点结果。 在电路板高度补正和电路板翘曲检查中，设定方法各个不相同。
①电路板高度补正
电路板高度定位点的设定方法
请在各个模组中设定 9 点电路板高度定位点 （推荐）。
②电路板翘曲检查
电路板高度传感器有无的设定方法
开头是双模组时，将一方或双方的电路板高度传感器有无 [Panel Height Sensor] 设定为 PH2。
35*6
ϡ䖯㸠催ᑺ㸹ℷ
䌈㺙⚍
Z0+2 mm
⌟ᅮ⚍
不能测定的区域
⬉䏃ᵓ催ᑺ⌟ᅮ㣗ೈ
Z0
35*6
⬉䏃ᵓ催ᑺᅮԡ⚍
⬉䏃ᵓϾ㾦
䌈㺙⚍
㒘$ⱘ䌈㺙㣗ೈ 㒘%ⱘ䌈㺙㣗ೈ
ϡৃ⌟ᅮऎඳ
PP
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
91

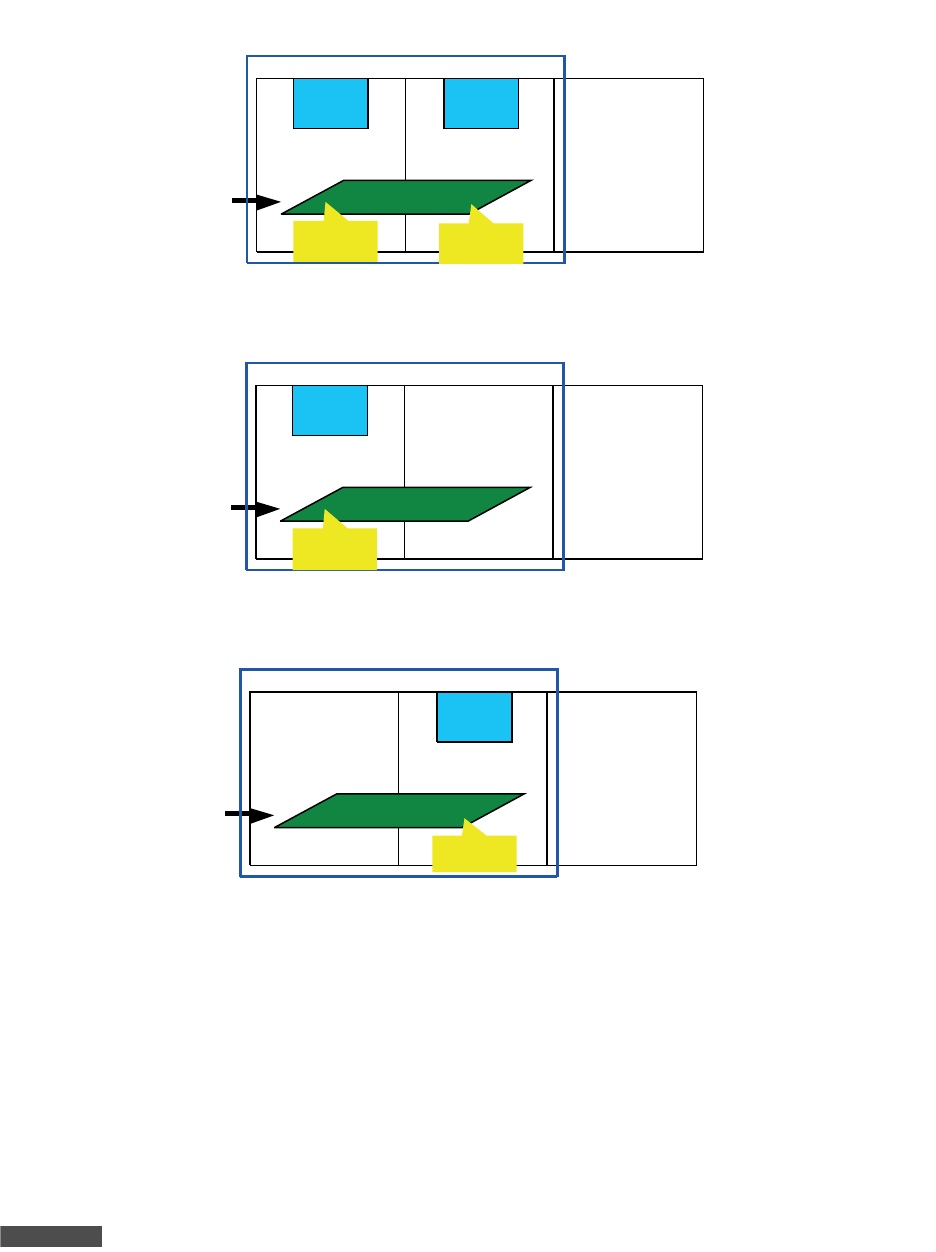

1. 双方的模组
2. 前方的模组
3. 后方的模组
※ 也进行电路板高度补正时，对于所有模组，将电路板高度传感器有无设定为 PH2。
电路板高度检测模式的设定方法
根据以上电路板高度传感器有无的设定，将电路板高度检测模式 [Panel Height Mesurement Mode] 设定
为[Warp Check]。
※ 也进行电路板高度补正时，对开头模组设定 [Both]，其余的模组作为 [Height Offset]。
电路板高度定位点的设定方法
在进行电路板翘曲检查的各个模组中至少设定 1 点。设定多点时可以提高翘曲检查精度。
备注
同时使用电路板高度补正时，请按照电路板高度补正进行设定。详细内容请参照 「使用上的限制事项」。
35*6
M1 M2 M3
⬉䏃ᵓ催ᑺ
Ӵᛳ఼
⬉䏃ᵓ催ᑺ
Ӵᛳ఼
ঠ㒘
㖬᳆Ẕᶹ
㖬᳆Ẕᶹ
35*6
M1 M2 M3
⬉䏃ᵓ催ᑺ
Ӵᛳ఼
ঠ㒘
㖬᳆Ẕᶹ
35*6
M2 M3
⬉䏃ᵓ催ᑺ
Ӵᛳ఼
ঠ㒘
㖬᳆Ẕᶹ
M1
