PRG-NXTSN-006S0 3. 元件数据
NXT 系列 编程手册 Nexim 编
191
Alignment Seek Line
Vision Type 为 18，19 时的定位查找线的设定项目
X position，Y position
设定查找线的线段的中央位置。
Line length
设定查找线的长度。
Angle [deg]
设定查找线的倾斜。
Pair
设定是否为双查找线。
Find
元件定位时，在 Find 步骤中使用查找线。
Position
元件定位时，对照查找线进行模板的位置补正。
Angle
元件定位时，对照查找线进行模板的角度补正。
Size
元件定位时，对照查找线进行模板的比例补正。只能够在双查找线时使用。
Not Edge
当查找线区域没有边界 （颜色梯度）时进行设定。
Edge Untreated
切换查找线的变更禁止 / 许可。查找线处在变更禁止状态时，不能够变更上述设定项目。
Inspect Seek Line
Vision Type 为 18，19 时的检查查找线的设定项目。
X position，Y position
设定查找线的线段的中央位置。
Line length
设定查找线的长度。
Angle [deg]
设定查找线的倾斜。
Pair
设定是否是双查找线。
Not Edge
当查找线区域没有边界 （颜色梯度）时进行设定。
3. 元件数据 PRG-NXTSN-006S0
192 NXT 系列 编程手册 Nexim 编
Edge Untreated
切换查找线的变更禁止 / 许可。查找线处在变更禁止状态时，不能够变更上述设定项目。
Lead Information
P Pattern
设定影像处理时的引脚的显示方式。请参照下图的表格设定 P Pattern。详细的设定方法请参照 「3.5 关于
P Pattern」。
Quantity
设定要素中的引脚数量。
Pitch
设定要素中的引脚间的间距。
Width
设定要素中的引脚宽度。
Length
设定要素中的引脚长度。
Result
设定要素内引脚的影像处理方法。通常设定为 [Inspect]。各个项目及其内容说明如下。
Part Type P_Pattern Number
SOIC，SOT 4
QFP （4 条边有引脚时） 14
SOJ 4
PLCC 12
设定值 说明
Inspect 对通常的元件进行影像处理时，选择该项目。
Don't Inspect 不进行影像处理。
Virtual Lead 在要素数据中记述不应该存在引脚的范围，是一种检查范围内没有引脚的功能。该功
能用于元件的极性检查。
Matrix 在输入 BGA 和倒装芯片的锡球栅格时，使用 2 行要素数据定义一个要素。此时将第 1
行的 Result 设定为 “Inspect”，将第 2 行的 Result 设定为
“Matrix”。“Matrix” 表示该元件是栅格类型的元件，并且表示连续 2 行记述一个
要素。
PRG-NXTSN-006S0 3. 元件数据
NXT 系列 编程手册 Nexim 编
193
Result Detail

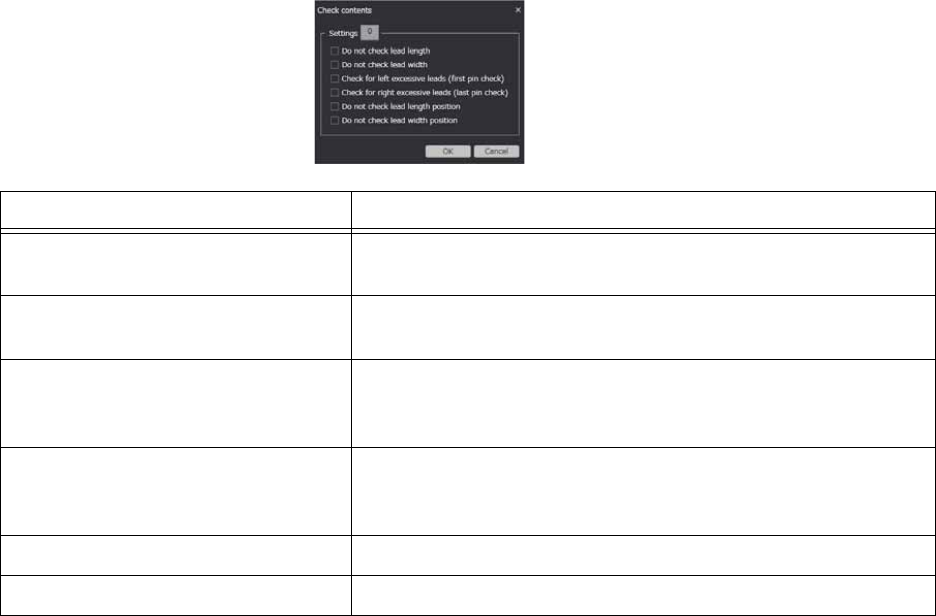

设定要素内的引脚检查内容。单击设定栏后显示 [ 检查内容 ] 对话框。选择项目后单击 [OK] 键。
Position
Side
设定要素所在侧的编号。总是以 0 度方向设定侧编号。
设定值 说明
Do not check lead length 选择该项目以禁止检查引脚长度的误差。该设定用于引脚长度
不稳定时。
Do not check lead width 选择该项目以禁止检查引脚宽度的误差。该设定用于引脚宽度
不稳定时。
Check for left excessive leads
(first pin check)
从左到右对引脚进行影像处理时，检查在最初找到的引脚的左
侧不存在引脚。以及从上到下对引脚进行影像处理时，检查在
最初找到的引脚的上侧不存在引脚。该功能能够防止贴装偏移。
Check for right excessive leads
(last pin check)
从左到右对引脚进行影像处理时，检查在最后找到的引脚的右
侧不存在引脚。以及从上到下对引脚进行影像处理时，检查在
最后找到的引脚的下侧不存在引脚。
Do not check lead length position 不进行引脚长度的误差检查。该设定用于引脚长度不稳定时。
Do not check lead width position 不进行引脚宽度的误差检查。该设定用于引脚宽度不稳定时。
